2.8.3 Датчик критичных температур (в схеме КК3, КК4)

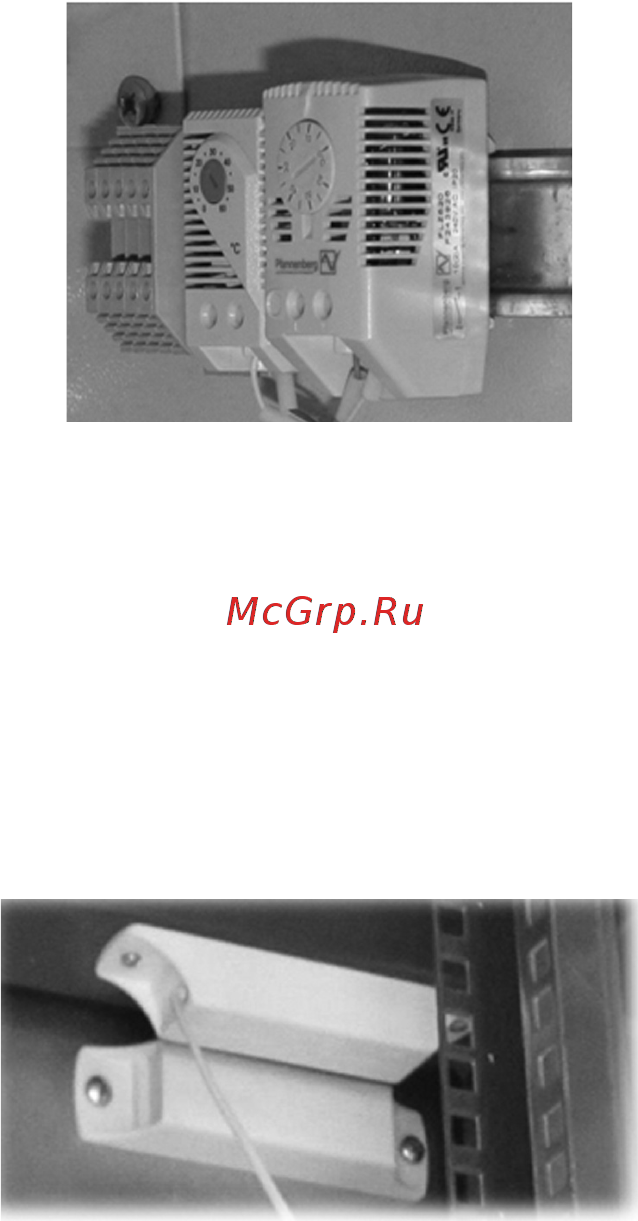

Рисунок 13 – Датчик критичных температур

Рисунок 14 Датчик открытия двери

В кабинете находятся два комплекта термостатов, один комплект, рассположенный на

правой внутренней стенке шкафа, регулирует работу термоэлектрической системы. Второй

комплект находится на левой внутренней стене шкафа, он отслеживает изменение критичных

температур и в случае превышения критического порога подает сигнал аварии (значения

критических температур устанавливает заказчик).

2.8.4 Датчик открытия двери (в схеме SA1, SA2)

В шкафу установлен охранный магнитоконтактный датчик ИО 102-26 исп.00,

предназначенный для сигнализации при открывании или смещении с выдачей сигнала

тревоги на приемно-контрольные приборы.

Технические характеристики ИО 102-26 исп.00:

Выходное электрическое сопротивление извещателя, не менее 200 кОм;

при замкнутых контактах 0,5 Ом;

рабочий диапазон значений силы постоянного или

переменного тока 0,1 – 250 мА;

рабочий диапазон напряжений 10 – 72 В.

максимальное расстояние между магнитом и датчиком, при котором контакты геркона

гарантировано замкнуты (при максимальном взаимном смещении по осям симметрии не

более 10 мм); 40 мм;

минимальное расстояние между магнитом и датчиком, при котором контакты геркона

гарантированно разомкнуты (при максимальном взаимном смещении по осям симметрии

не более 10 мм). 60 мм;

диапазон температур от -50 до +50°C;

наработка на отказ не менее 200 000 часов.
