2.8.5 Датчик затопления (в схеме SL1)

Датчик сообщает о просачивании воды внутрь шкафа и ее скапливании на дне. Датчик

реагирует на воду, может использоваться в помещениях с любым типом пола. При наличии

воды датчик выдает сигнал аварии посредством формирователя интерфейсов типа «сухой

контакт». После осушения контактов устройство автоматически возвращается в состояния

наблюдения (нормальное состояние).

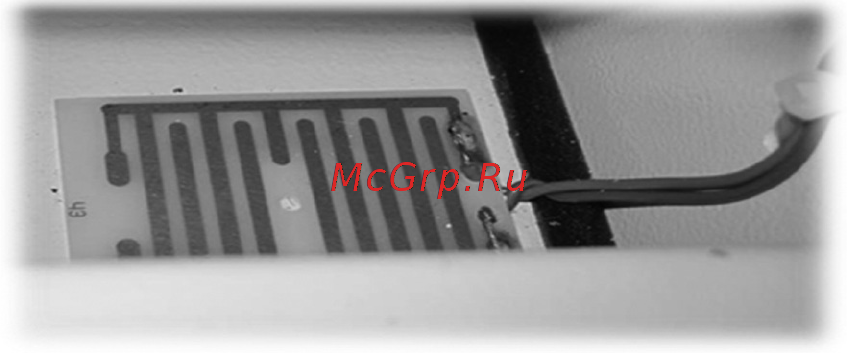

Рисунок 15 – Датчик затопления

2.8. Схема электрическая шкафа

Электрическая схема шкафа и перечень установленного электрооборудования заводом-

изготовителем приведены в таблице 3 и на рисунке 16. Способ подачи вводного питания в

шкаф указан в разделе 5 «Эксплуатация».
