Tower-SV/Tower-SH

ПОДКЛЮЧЕНИЕ К ЭЛЕКТРОСЕТИ

ПЕРЕД ПОДКЛЮЧЕНИЕМ ИЗДЕЛИЯ К ЭЛЕКТРОСЕТИ УБЕДИТЕСЬ,

ЧТО СЕТЬ ОБЕСТОЧЕНА.

ПОДКЛЮЧЕНИЕ ИЗДЕЛИЯ К СЕТИ ДОЛЖЕН ОСУЩЕСТВЛЯТЬ

КВАЛИФИЦИРОВАННЫЙ ЭЛЕКТРИК, ИМЕЮЩИЙ ПРАВО САМОСТОЯТЕЛЬНОЙ

РАБОТЫ С УСТАНОВКАМИ НАПРЯЖЕНИЕМ ЭЛЕКТРОПИТАНИЯ ДО 1000 В, ПОСЛЕ

ИЗУЧЕНИЯ ДАННОГО РУКОВОДСТВА ПОЛЬЗОВАТЕЛЯ.

НОМИНАЛЬНЫЕ ЗНАЧЕНИЯ ЭЛЕКТРИЧЕСКИХ ПАРАМЕТРОВ ИЗДЕЛИЯ ПРИВЕДЕНЫ

НА НАКЛЕЙКЕ ИЗГОТОВИТЕЛЯ

ЛЮБЫЕ ИЗМЕНЕНИЯ ВО ВНУТРЕННЕМ ПОДКЛЮЧЕНИИ ЗАПРЕЩЕНЫ И ВЕДУТ К

ПОТЕРЕ ПРАВА НА ГАРАНТИЙНОЕ ОБСЛУЖИВАНИЕ

• Изделие предназначено для подключения к электросети с параметрами 3~400 В/50 Гц согласно схеме электрических

подключений.

• Изделие должно быть подключено с помощью изолированных проводников (кабеля, проводов). При выборе сечения

проводников необходимо учитывать максимально допустимый ток нагрузки, а также температуру нагрева провода,

зависящую от типа провода, его изоляции, длины и способа прокладки.

• Подключение изделия в стационарную сеть электроснабжения необходимо выполнить согласно действующим нормативных

документов.

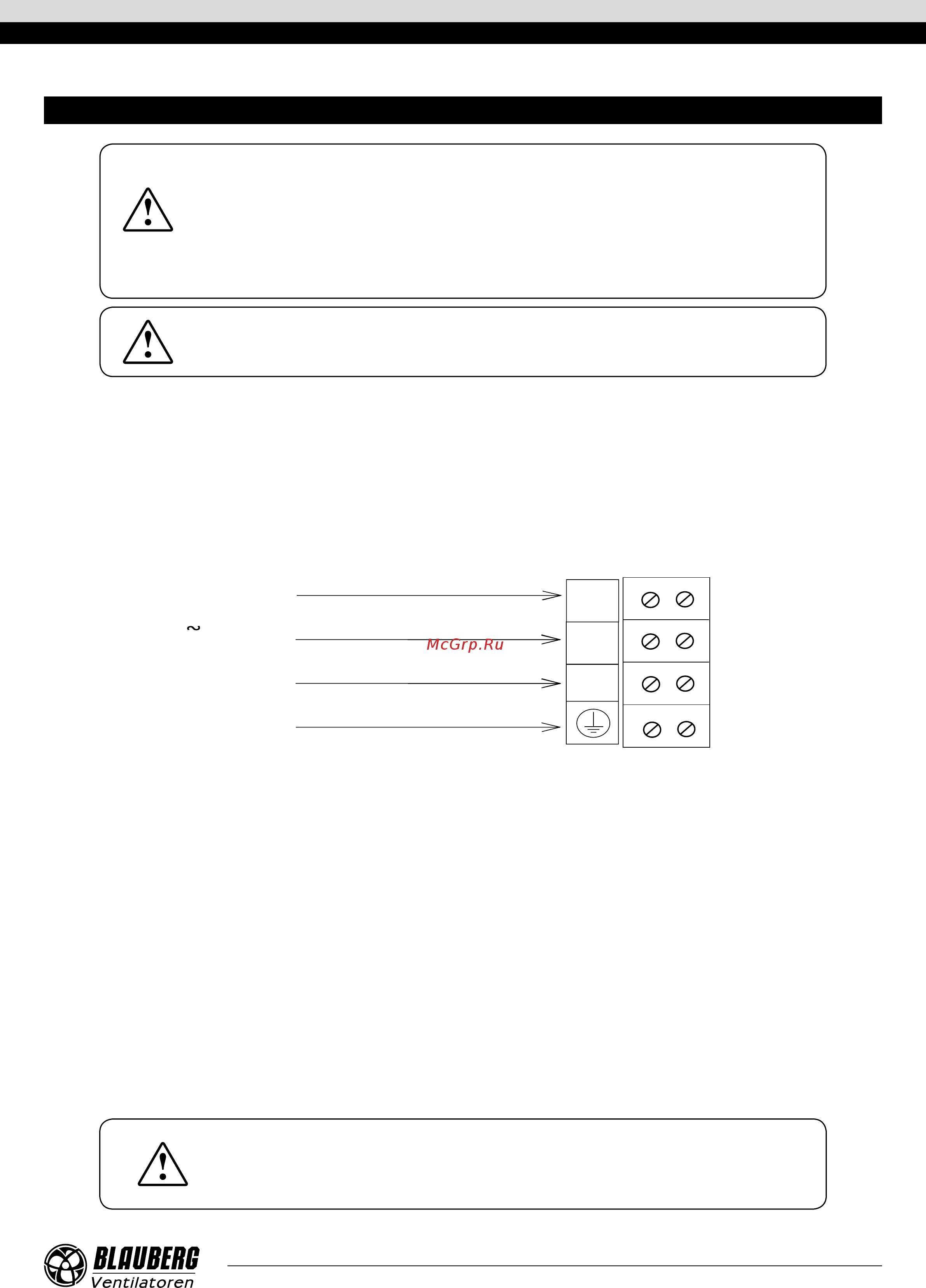

Электрическая схема подключения

Электрическое подключение должно осуществляться на клеммнике огнестойкой клеммной коробки (поз. 4, рис. 3, 4),

размещенной на корпусе вентилятора, согласно схеме подключения и наименованию клемм. Наклейка с обозначением клемм

находится внутри клеммной коробки. Электрические данные вентилятора указаны на ярлыке, который находится на корпусе

вентилятора.

Для исполнения вентилятора без клеммной коробки электрическое подключение осуществляется непосредственно к

электродвигателю вентилятора. Для этого предварительно необходимо снять защитный колпак (поз. 3, рис. 3, 4), отвинтив

саморезы (поз. 9, рис. 3, 4), которыми он крепится. После выполнения работ по электромонтажу защитный колпак необходимо

монтировать на прежнее место.

Электродвигатель вентилятора не имеет встроенной термозащиты, что должно быть учтено при выборе пускателя

или контактора.

400 В

50 Гц

УБЕДИТЕСЬ, ЧТО РАБОЧЕЕ КОЛЕСО ВЕНТИЛЯТОРА ВРАЩАЕТСЯ В СТОРОНУ,

УКАЗАННУЮ НА КОРПУСЕ ВЕНТИЛЯТОРА.

ПРИ НЕОБХОДИМОСТИ ИЗМЕНИТЕ НАПРАВЛЕНИЕ ВРАЩЕНИЯ КОЛЕСА ПУТЕМ

ПЕРЕКЛЮЧЕНИЯ ОЧЕРЕДНОСТИ ФАЗ НА КЛЕММАХ ЭЛЕКТРОДВИГАТЕЛЯ
