Blauberg Axis-P 400-4D/0.18-6/35/AL [7/16] Устройство и принцип работы
![Blauberg Axis-P 400-4D/0.18-6/35/AL [7/16] Устройство и принцип работы](/views2/1540195/page7/bg7.png)
* Изделия не входят в комплект поставки, приобретаются отдельно:
Цельносварной металлический корпус вентилятора с выкатанными фланцами обеспечивает высокую жесткость и минимальные
зазоры между корпусом и лопатками. На корпусе вентилятора предусмотрен ревизионный люк. Все элементы корпуса покрыты
порошковой краской для защиты от внешних воздействий.
Рабочее колесо вентилятора имеет сборную конструкцию.
Небольшой вес и низкий момент инерции рабочего колеса способствуют быстрому запуску вентилятора. Рабочее колесо
соединено с двигателем.
Вентилятор приводится во вращение установленным внутри корпуса трехфазным асинхронным односкоростным двигателем с
короткозамкнутым ротором.
Модификации корпуса вентилятора в зависимости от способа подключения кабеля электропитания:
в модификации корпуса без клеммной коробки кабель подключается к клеммной коробке электродвигателя через гермоввод в
корпусе; в модификации корпуса с клеммной коробкой кабель подключается к клеммной коробке на корпусе.

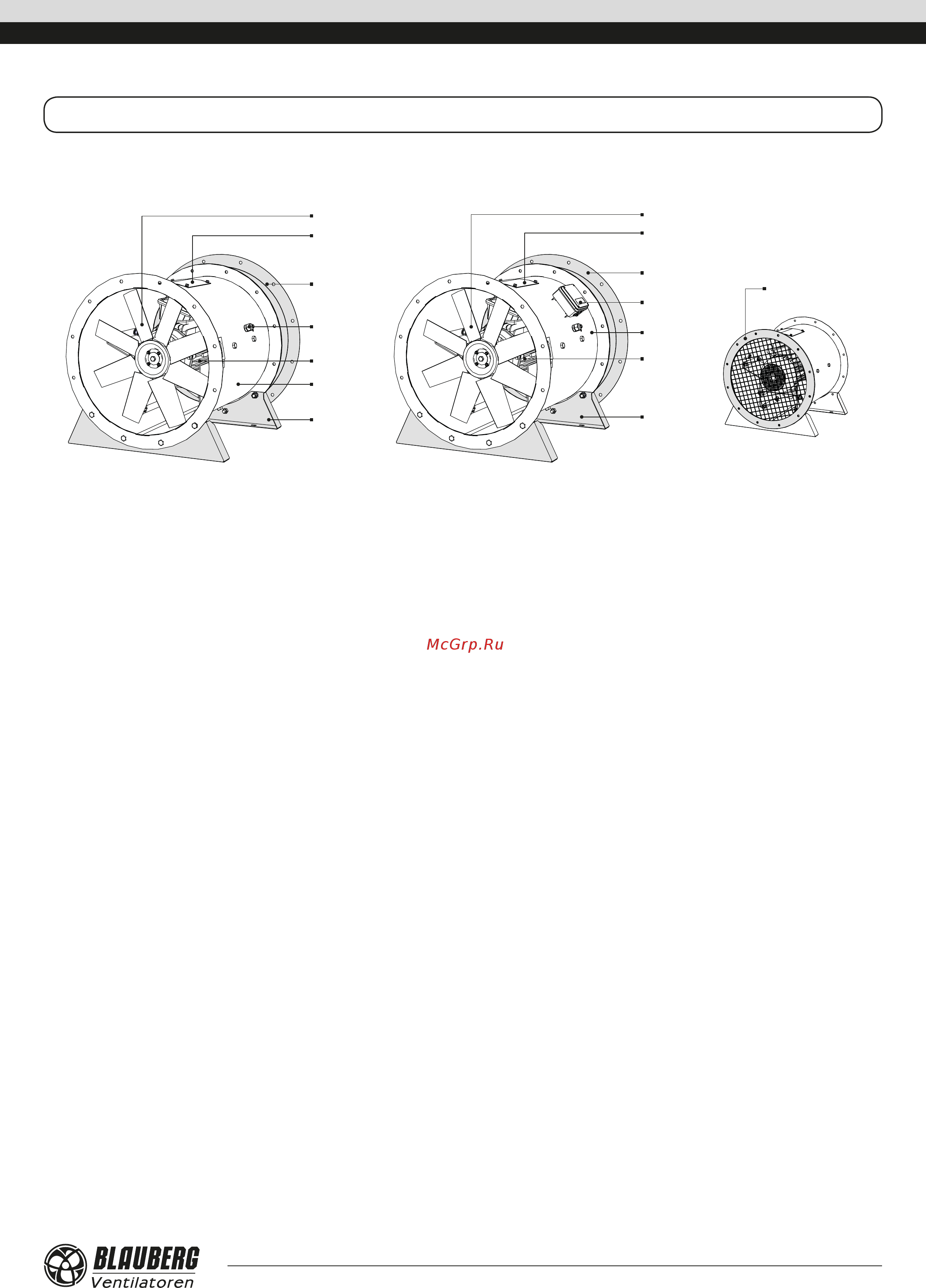

УСТРОЙСТВО И ПРИНЦИП РАБОТЫ
Вентилятор с модификацией корпуса
без клеммной коробки
Ревизионный
люк
Рабочее колесо
Корпус
Двигатель
Гермоввод
Опора
О-AF *
Входной конус
VK-AF *
Сетка защитная
SZ-AF*
Вентилятор с модификацией корпуса
с клеммной коробкой
Ревизионный
люк
Рабочее колесо
Корпус
Двигатель
Клеммная
коробка
Опора
О-AF *
Входной конус
VK-VF *
www.blaubergventilatoren.de
Axis-P
7
