Blauberg Axis-P 400-4D/0.18-6/35/AL [8/16] Монтаж при отсутствии вентиляционной сети перед вентилятором

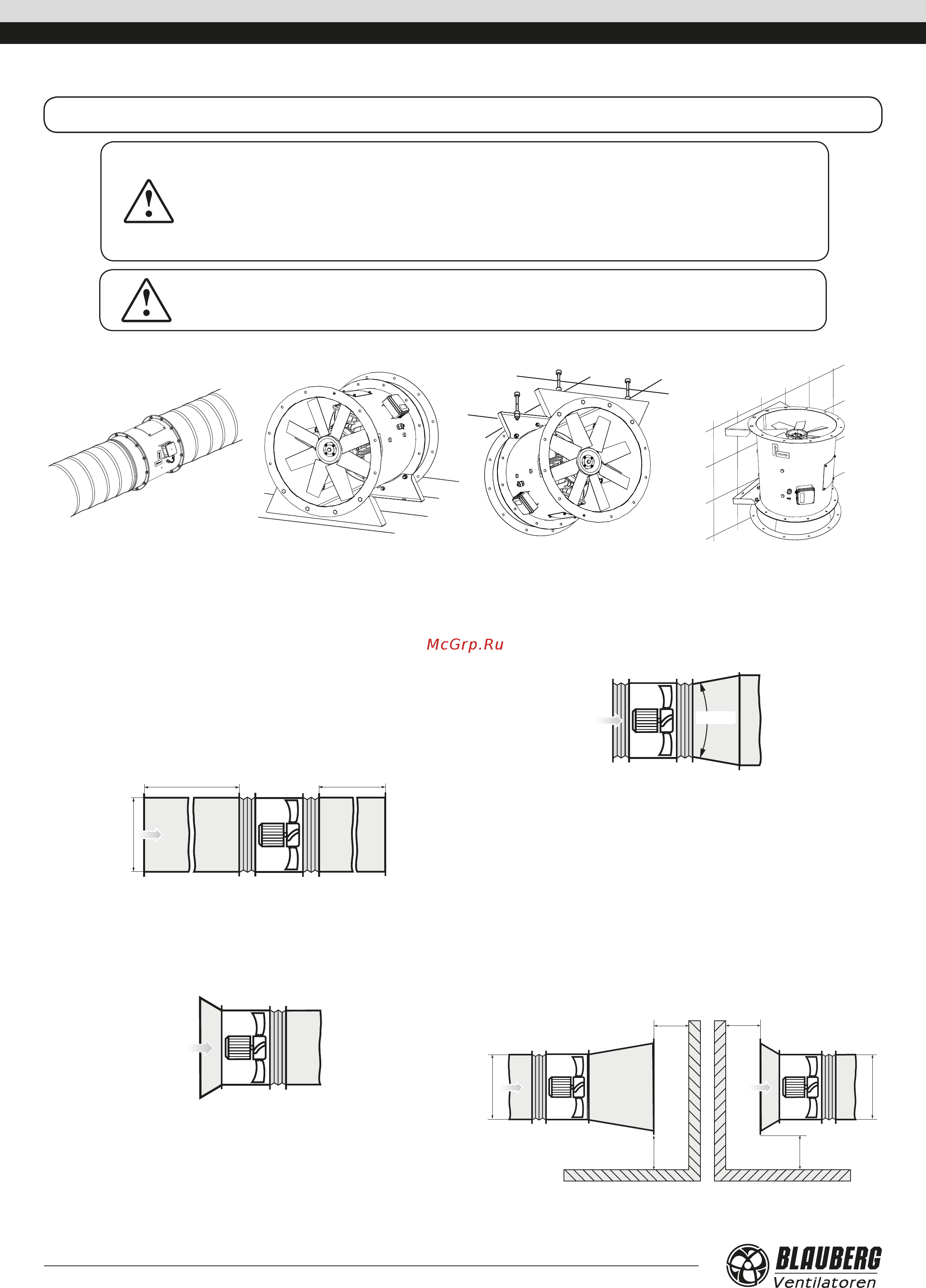

Монтаж вентилятора возможен в любом положении — вертикальном, горизонтальном, под любым углом наклона.

РЕКОМЕНДАЦИИ ПО МОНТАЖУ ОСЕВЫХ ВЕНТИЛЯТОРОВ

Монтаж вентилятора в сети воздуховодов

Для обеспечения равномерного потока перед вентилятором

рекомендуется устанавливать прямолинейный воздуховод с

площадью поперечного сечения, равной площади поперечного

сечения вентилятора. Длина этого участка должна составлять

3 ÷ 4 D (D — внутренний диаметр вентилятора). Длина прямолинейного

участка за вентилятором должна составлять 1,5÷2 D. Уменьшение

рекомендуемых значений длин воздуховодов приводит к снижению

создаваемого вентилятором давления и производительности. Для

снижения вибрации и шума рекомендуется применять гибкие вставки

EVAF-AF.

Монтаж при переходе с одного диаметра на другой

При переходе с меньшего диаметра на больший следует использовать

переходной диффузор, в котором величина угла раскрытия не должна

превышать 12°.

max 12°

Монтаж при отсутствии вентиляционной сети перед

вентилятором

При отсутствии сети воздуховодов перед осевым вентилятором

необходимо установить входной конус VK-AF для улучшения

аэродинамических параметров воздушного потока.

Монтаж в загромождённом пространстве

Для обеспечения нормальной работы вентилятора в стесненных

условиях помещения необходимо обеспечить достаточную

удаленность входного и выходного фланцев от пола, стен,

громоздкого оборудования и преград.

H ≥ D

МОНТАЖ И ПОДГОТОВКА К РАБОТЕ

ПРИ ПРОВЕДЕНИИ МОНТАЖА ОБЕСПЕЧЬТЕ ДОСТУП К ИЗДЕЛИЮ ДЛЯ ПРОВЕДЕНИЯ

РАБОТ ПО ОБСЛУЖИВАНИЮ ИЛИ РЕМОНТУ

ВСЕ РАБОТЫ, ОПИСАННЫЕ В ДАННОМ РУКОВОДСТВЕ, ДОЛЖНЫ БЫТЬ

ВЫПОЛНЕНЫ ОПЫТНЫМИ СПЕЦИАЛИСТАМИ, ПРОШЕДШИМИ ОБУЧЕНИЕ И

ПРАКТИКУ ПО УСТАНОВКЕ, МОНТАЖУ И ТЕХНИЧЕСКОМУ ОБСЛУЖИВАНИЮ

ВЕНТИЛЯЦИОННЫХ УСТАНОВОК

НЕ ПЫТАЙТЕСЬ САМОСТОЯТЕЛЬНО УСТАНОВИТЬ ИЗДЕЛИЕ, ЭТО НЕБЕЗОПАСНО И

НЕВОЗМОЖНО БЕЗ СПЕЦИАЛЬНЫХ ЗНАНИЙ

Axis-P
