12
Lemax-Clever V1.05

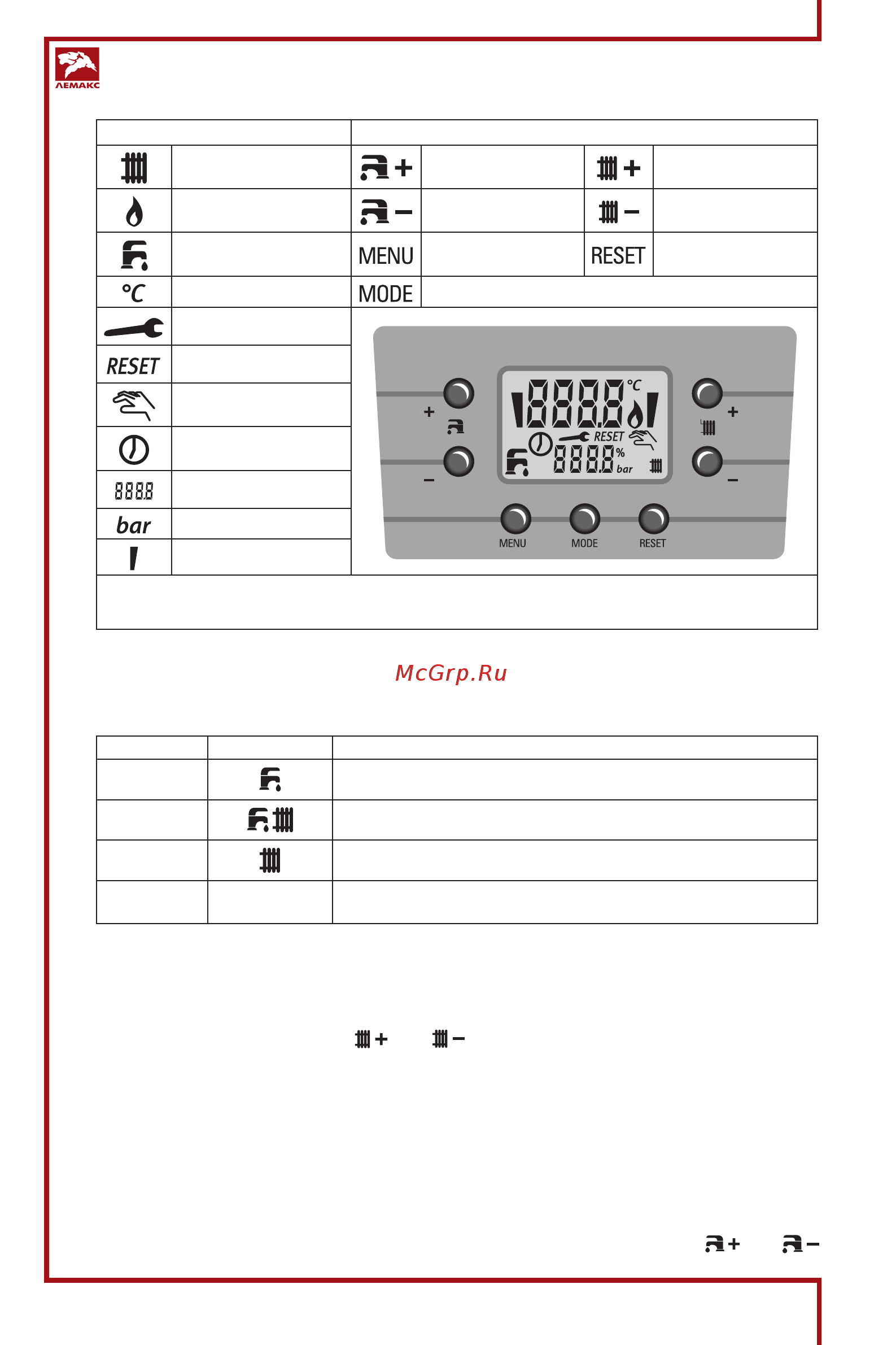

Таблица 4
Описание экранных символов: Описание клавиш:
Работа в контуре отопления
Увеличение температуры
горячей санитарной воды
Увеличение температуры
отопления
Наличие пламени (горелка
работает)
Уменьшение температуры
горячей санитарной воды
Уменьшение температуры
отопления
Работа в контуре ГВС Выбор меню настроек Сброс блокировки
Градусы Цельсия Выбор режима работы ЛЕТО/ЗИМА/ОТОПЛЕНИЕ или ВЫКЛ
Режим сервисного обслужи-
вания
Индикация сброса аварийного
состояния котла пользователем
Ручной сброс
Подключение выносной панели
Цифровая сигнализация (Темпе-
ратура, код неисправности и т.п.)
Давление воды в КО
Условная мощность горелки
Внимание!
При первом розжиге горелка может загораться не сразу (пока не выйдет воздух из газовых труб), вызывая
«блокировку» котла. В этом случае мы рекомендуем повторять процедуру зажигания, пока газ не дойдет до горелки.
Для сброса блокировки зажать RESET на 3 сек .
7.1. Выбор режима работы котла
Нажимая кнопку «MODE» можно выбрать режим работы котла
Лето | Зима | Только отопление | Выключено (Режим антизамерзания)
Таблица 5
Режим Символ на дисплее Описание
Лето
Котёл работает на приготовление горячей воды (при подключении к водонагревателю).
Насос систе-мы отопления отключен.
Зима
Котёл работает на систему отопления и приготовление горячей воды (при подключении
температур-ного датика ГВС)
Только отопление
Котёл работает только на систему отопления (этот режим необходимо применять для
базовй модели котла)
Выключено
OFF
Активна функция защиты от замерзания 5°С
7.2. Регулирование температуры в помещении
Для регулирования температуры в помещении можно использовать комнатный термо
-
стат (поставляется отдельно). Если комнатный термостат не установлен, температуру
в помещении можно изменять задавая температуру теплоносителя в системе ото
-
пления нажатием клавиш или (таб. 4). Диапазон настройки температуры
теплоносителя 35-85
0
С.
Важно! При эксплуатации котла при температуре теплоносителя в системе ото
-
пления ниже 50
0
С возможно обильное образование конденсата на поверхности
теплообменника.
Электронная модуляция обеспечивает нагрев теплоносителя до установленной тем
-
пературы, изменяя подачу газа к горелке в зависимости от реальной потребности.
7.3. Регулирование температуры горячей санитарной воды.
При подключении датчика ГВС можно регулировать температуру в водонагревателе.
Для регулирования температуры горячей воды используйте клавиши
или
