22
Lemax-Clever V1.05
1. Штуцер газового клапана для из-
мерения давления на горелке
2. Штуцер газового клапана для из-
мерения входного давления
3. Электрический клапан
4. Модулятор с устройством регу-
лирования максимального и ми-
нимального давления

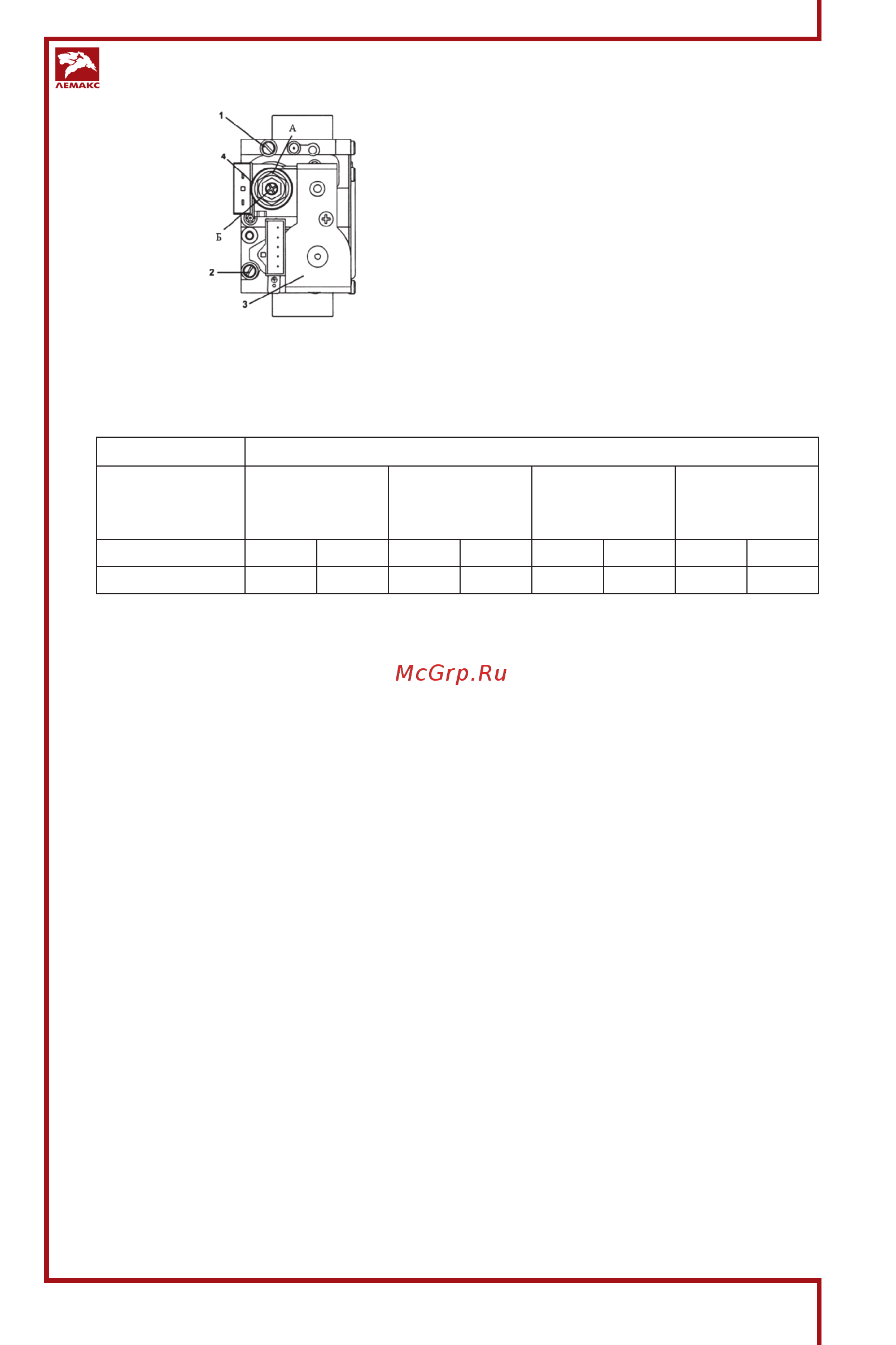

Рис. 13. Газовый клапан SIT 845 Sigma.
12.4. Давления газа
Таблица 8
Модель котла
Тип газа
Clever 20
(Макс /Мин), Па
Clever 30
(Макс /Мин), Па
Clever 40
(Макс /Мин), Па
Clever 55
(Макс /Мин), Па
G20 (Метан) 1100 300 1100 300 1050 300 1000 300
G31 (Пропан-бутан) 2700 950 2700 950 2700 950 2700 950
13. УКАЗАНИЯ ПО УХОДУ
Для поддержания эффективной и безопасной работы Вашего котла в конце каждого
сезона его должен проверить квалифицированный специалист. Качественное обслу
-
живание обеспечивает долгий срок службы и экономичную работу системы. Внешнее
покрытие котла нельзя чистить абразивными, едкими или легковоспламеняющимися
моющими средствами (такими как бензин, спирт и т.п.). Перед чисткой всегда отклю-
чайте агрегат от сети (см. главу 7 «Выключение котла»).
14. ОБЩИЕ ТРЕБОВАНИЯ
Монтаж, техобслуживание и первый пуск газовых установок бытового назначения
должны производиться согласно действующим нормам и правилам, а именно:
- СНиП II–35–76 «Котельные установки»
- СП 62.13330.2011 «Газораспределительные системы. Актуализированная редакция
СНиП 42–01–2002»;
- СП 41–108–2004 «Поквартирное теплоснабжение жилых зданий с теплогенерато-
рами на газовом топливе»;
- СНиП 41–01–2003 «Отопление, вентиляция и кондиционирование»;
- СП 7.13130.2009 «Отопление, вентиляция и кондиционирование. Противопожарные
требования»;
- ПУЭ «Правила устройства электроустановок»;
- Правила противопожарного режима в Российской федерации, утвержденные по-
становлением Правительства Российской Федерации от 25.04.2012 г. №390.
