15
Lemax-Clever V1.05
№
пара-
метра
Параметр Описание
Диапа-
зон
Завод
-
ские на-
стройки
Р16
MIN мощность для
процесса регулирова
-
ния (отопление и ГВС)
Позволяет регулятору температуры работать на
линейном участке характеристике клапана
0-100% 5
Р17
Время набора мощ
-
ности для ГВС
Время после розжига горелки, когда мощность
её плавно повышается от значения Р16 до мак-
симальной или мощности, определённой регу-
лятором температуры ГВС. 1 шаг значения пара-
метра равен 2 сек.
0-255 0
Р18
Выбор устройства
контроля расхода ГВС
Функция не активна -//-
0
Р19
Выбег вентилятора
Время работы вентилятора после выключения го
-
релки (требуется оснащение системой принуди-
тельного дымоудаления турбонасадки «Лемакс»)
10-60 сек 35
Р20
Выбор типа устрой
-
ства для контроля
давления воды
0 – реле давления
1 – датчик давления
0-1 0
Р21
Режим работы смеси
-
тельного узла
0 – прямой
1 - обратный
0-1 1
Р22
Режим работы насоса Функция не активна 0-40
0
Р23
Режим работы насоса Функция не активна
50-100 100
Р24
Режим работы насоса Функция не активна
10-240 30
Р25
Режим работы насоса Функция не активна
0-100 0
Р26
Алгоритм работы NTC Функция не активна
0-255 0
Р27
Выбор информации
выводимой в нижней
строке индикатора
0 – ничего
1 – давление теплоносителя в контуре отопления
2 – температура наружного термодатчика (до
-
полнительный аксессуар)
0-2
0
8.1. Выбор кривой нагрева

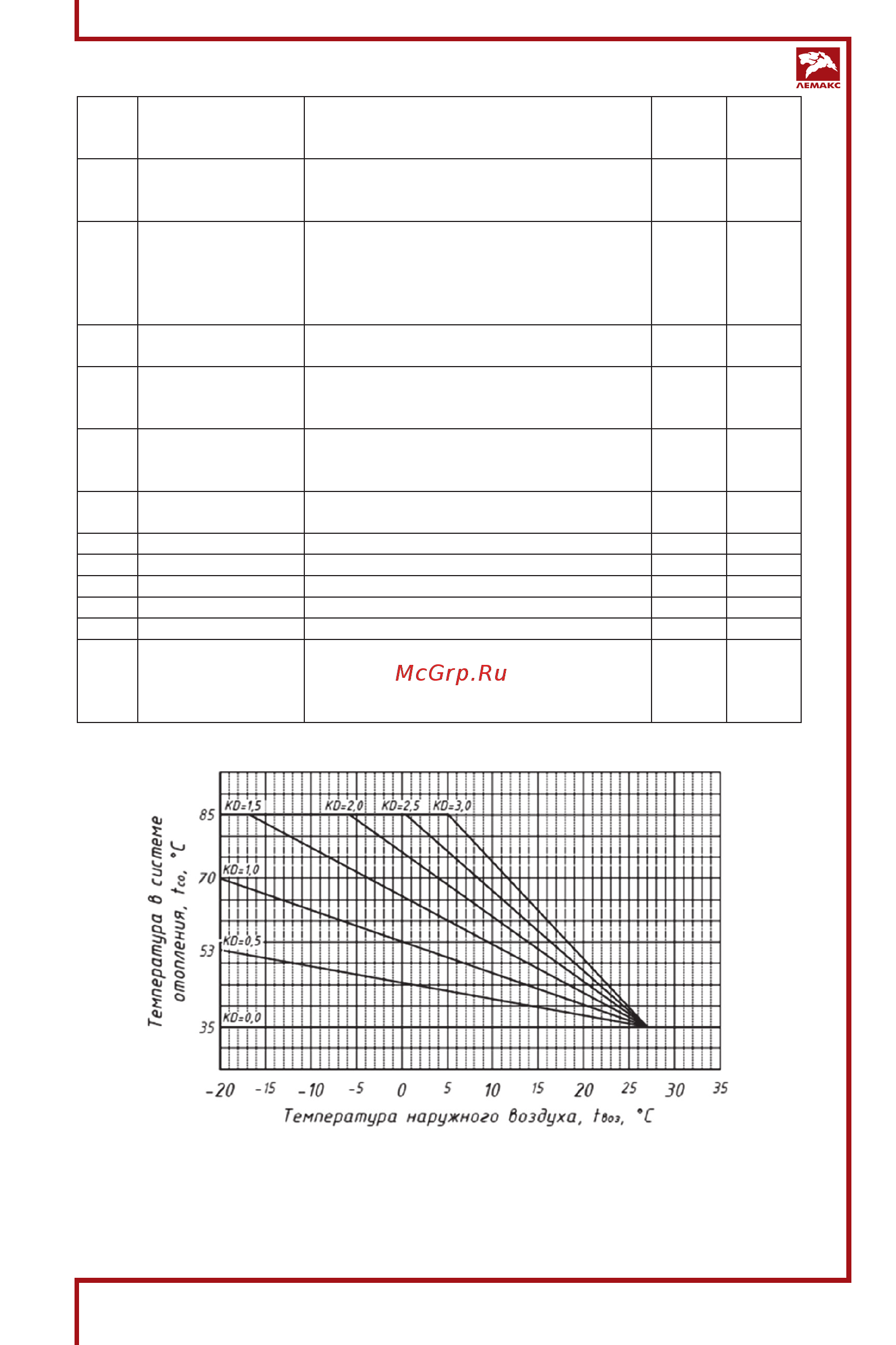

Рис. 9. Кривые нагрева
Выбор кривой нагрева, т.е. зависимости температуры подачи в контур системы ото
-
пления от температуры наружного воздуха возможен только при подключении датчи-
ка уличной температуры.
