Lemax-Clever V1.05

– проденьте двухпроводной кабель, идущий от датчика ГВС, через проходную муфту

в корпусе и подсоедините его к клеммам 32 и 33;

– подключение к датчику ГВС производить согласно инструкции к датчику.

Рекомендуется использовать поставляемый отдельно датчик диаметром 6 мм с дли-

ной кабеля 4м.

9.5. Подсоединение реле минимального давления системы отопления :

– удалите перемычку между клеммами 20 и 21;

– проденьте двухпроводной кабель, идущий от реле минимального давления, через

проходную муфту в корпусе и подключите его к клеммам 20 и 21;

– подключение к реле минимального давления производить согласно инструкции к

реле минимального давления.

Рекомендуется использовать кабель 2х0,75 диаметром до 8 мм с максимальной дли-

ной до 30 м.

9.6. Подсоединение выносной панели ОТ:

– удалите перемычку между клеммами 16 и 17;

– проденьте двухпроводной кабель, идущий от выносной панели, через проходную

муфту в корпусе и подключите его к клеммам 16 и 17;

– подключение к выносной панели производить согласно инструкции к выносной

панели.

Рекомендуется использовать кабель 2х0,75 диаметром до 8 мм с максимальной дли-

ной до 25 м.

9.7. Подсоединение насоса на отопление:

ВНИМАНИЕ!

Максимальная мощность насоса подключаемого к клеммам не должна превы-

шать 160 Вт. При превышении мощности рекомендуется использовать проме-

жуточное реле.

– проденьте трехпроводной кабель, идущий от насоса, через проходную муфту в

корпусе;

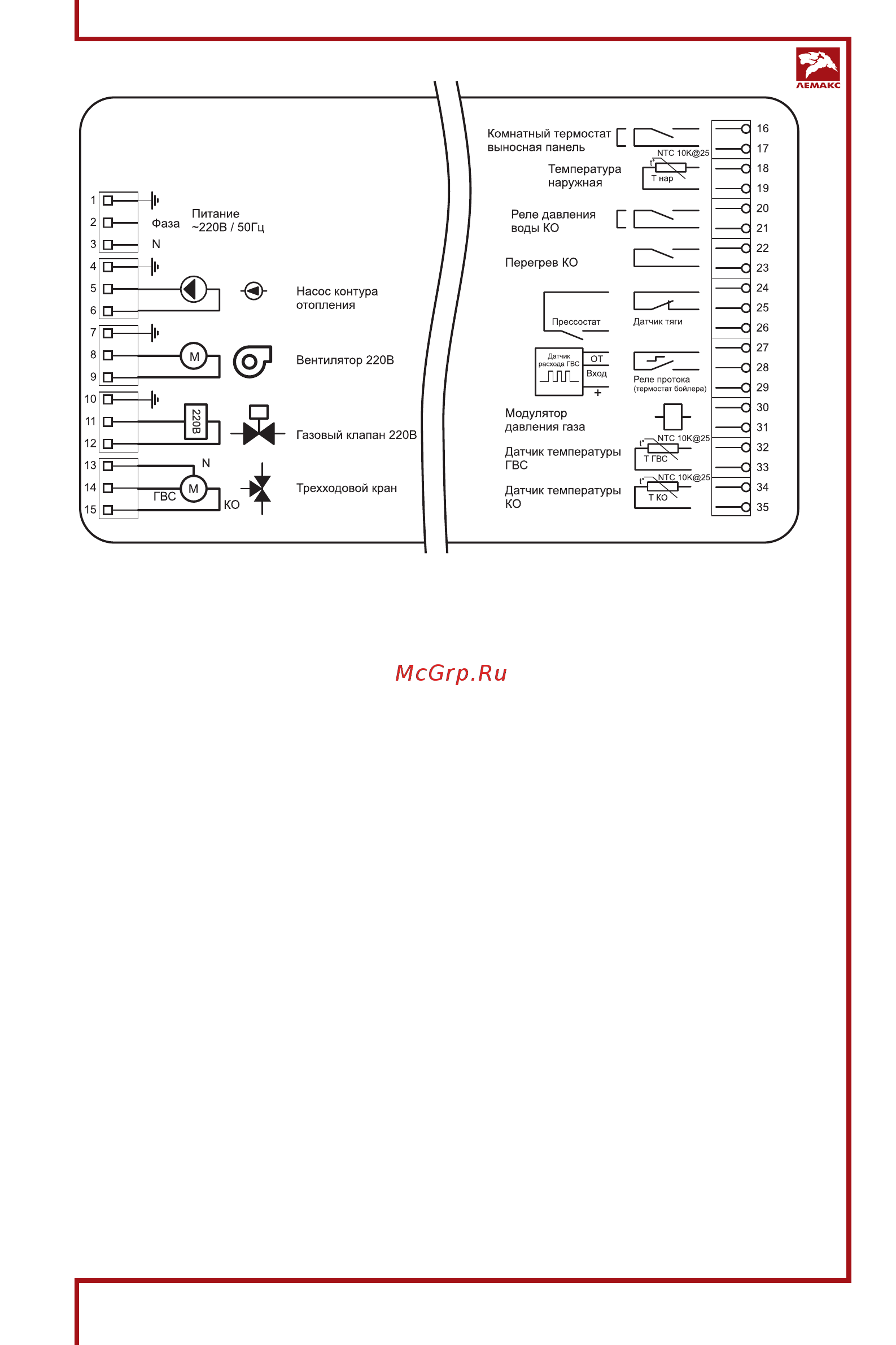

Рис. 10. Подключение дополнительных устройств
