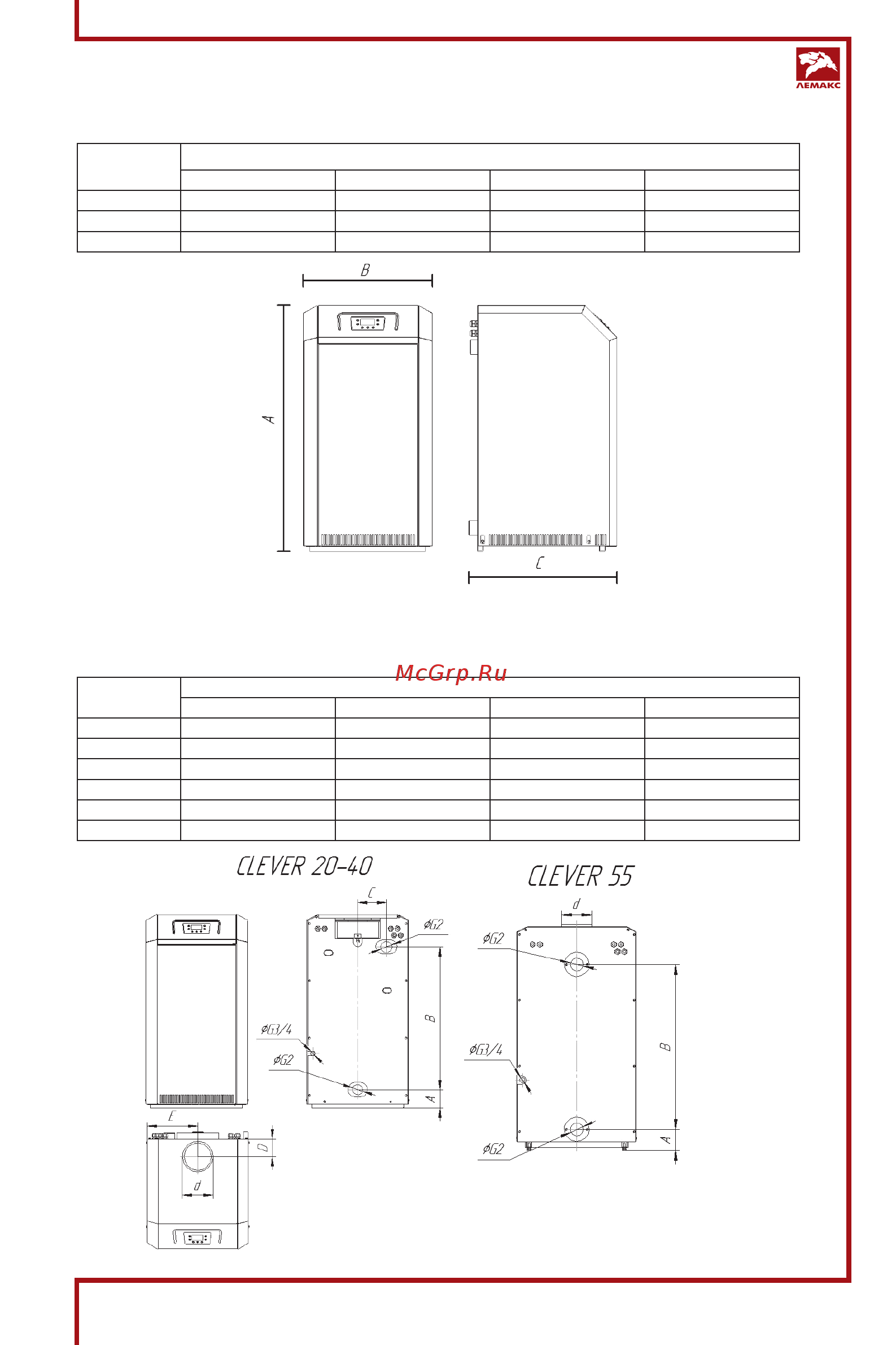

7
Lemax-Clever V1.05
3.3. Габаритные размеры:
Таблица 2
Параметр
Значение параметра
Clever 20 Clever 30 Clever 40 Clever 55
А 961 961 1016 1105
В 470 470 532 585
С 556 556 608 660
Рис. 2. Габаритные размеры котла
3.4. Присоединительные размеры:
Таблица 3
Параметр
Значение параметров
Clever 20 Clever 30 Clever 40 Clever 55
А 87 87 97 102
В 712 712 747 804
С 135 135 150 ---
D 75 75 95 263
E 235 235 265 290
d 130 130 140 200
Рис. 3. Присоединительные размеры
