Таблица 6 - Информативные параметры при измерении реактивной мощности

При измерении активной энергии обратного направления и активной мощности прямого

направления проводить испытание 3 таблицы 5, при измерении реактивной энергии обратного

направления и реактивной мощности прямого направления проводить испытание 3 таблицы 6.

При этом время измерения должно составлять 12 с.

Испытания по импульсам проводить при номинальном напряжении и базовом токе (ис-

пытания 3 таблиц 5 и 6).

Результаты испытаний считаются положительными, если погрешности измерений

находятся в пределах, приведенных в таблицах 5 и 6.

5.7.2 Определение основной погрешности измерения частоты сетевого напряжения

следует проводить методом сравнения со значением частоты сети, измеренной частото-

мером Ч3-63. Подключить частотомер к измеряемой сети в соответствии со схемой, при-

веденной на рисунке 3.

УАПС-1МГ

Счетчик

Ч3-63

Канал Б

R1 – Резистор С2-33Н-1-68 кОм5 %

R2 – Резистор С2-33Н-1-2,2 кОм5 %

ХТ1.1

ХТ1.3

Выход

напряжений

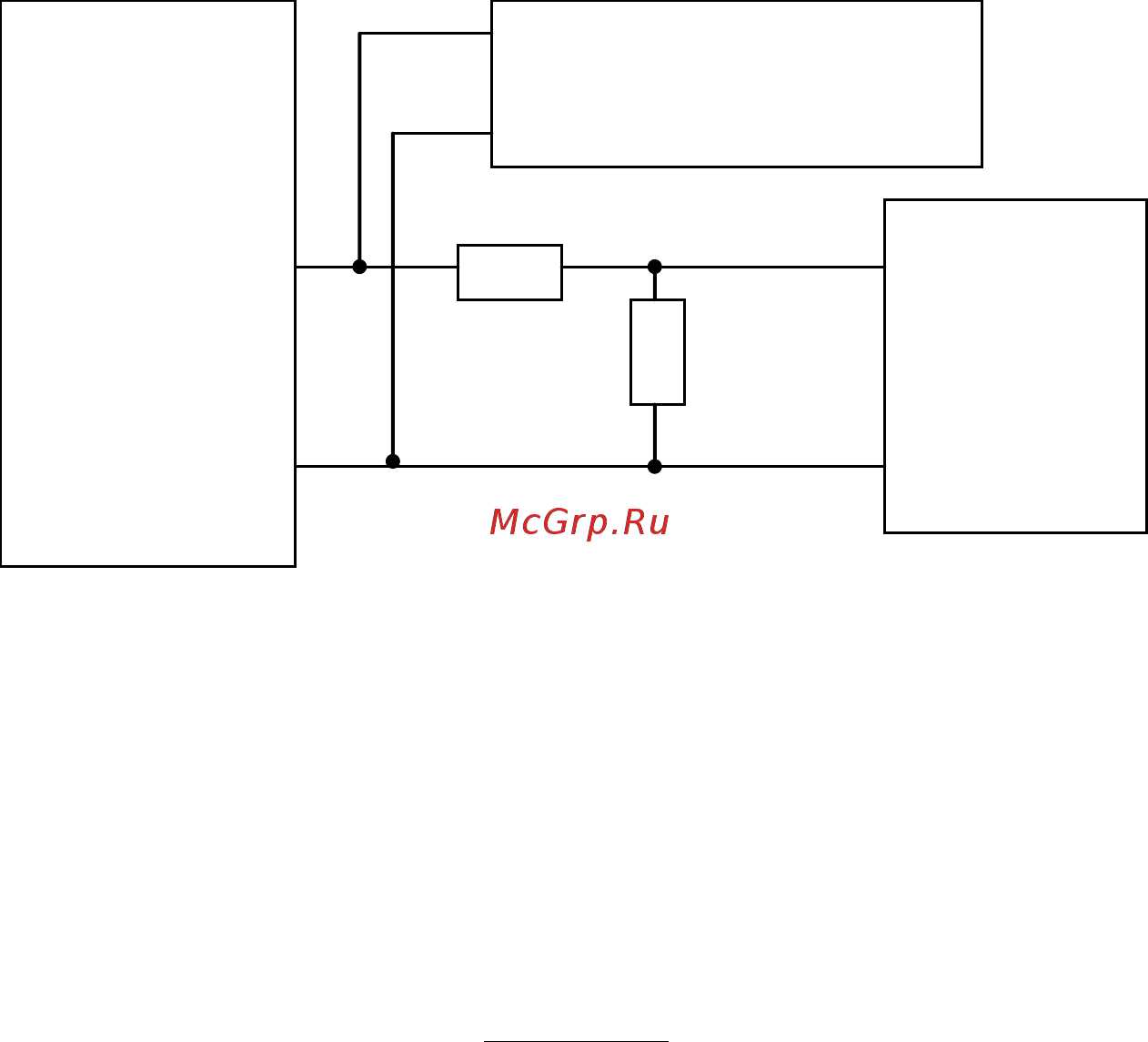

Рисунок 3 – Подключение частотомера к поверочной установке и счѐтчику

Погрешность измерения частоты вычисляют по формуле:

100

Fо

FоFизм

f 





, %

где F

изм

- значение частоты, измеренное счѐтчиком, Гц;

- значение частоты, измеренное частотомером, Гц.

Измерения проводить для трех значений частоты: 50 Гц, 47,5 Гц, 52,5 Гц.

Произвести измерение периода фазного напряжения То. При этом органы управле-

ния частотомера установить в следующие состояния:

МЕТКИ ВРЕМЕНИ в состояние «10

-6

»;

МНОЖИТЕЛЬ ПЕРИОДОВ в состояние «10

».

Частоту сети вычисляют по формуле:
