EPSON AcuLaser M8000 Series Руководство пользователя
Установка дополнительного оборудования 128
Модуль двусторонней печати
О характеристиках, а также размерах и типах бумаги, которые можно использовать с
модулем двусторонней печати, см. раздел “Модуль двусторонней печати” на стр. 249.
Установка модуля двусторонней печати
1. Выключите принтер и отключите шнур питания и интерфейсный кабель.
c
Предостережение
Убедитесь, что вытащили шнур питания из розетки.

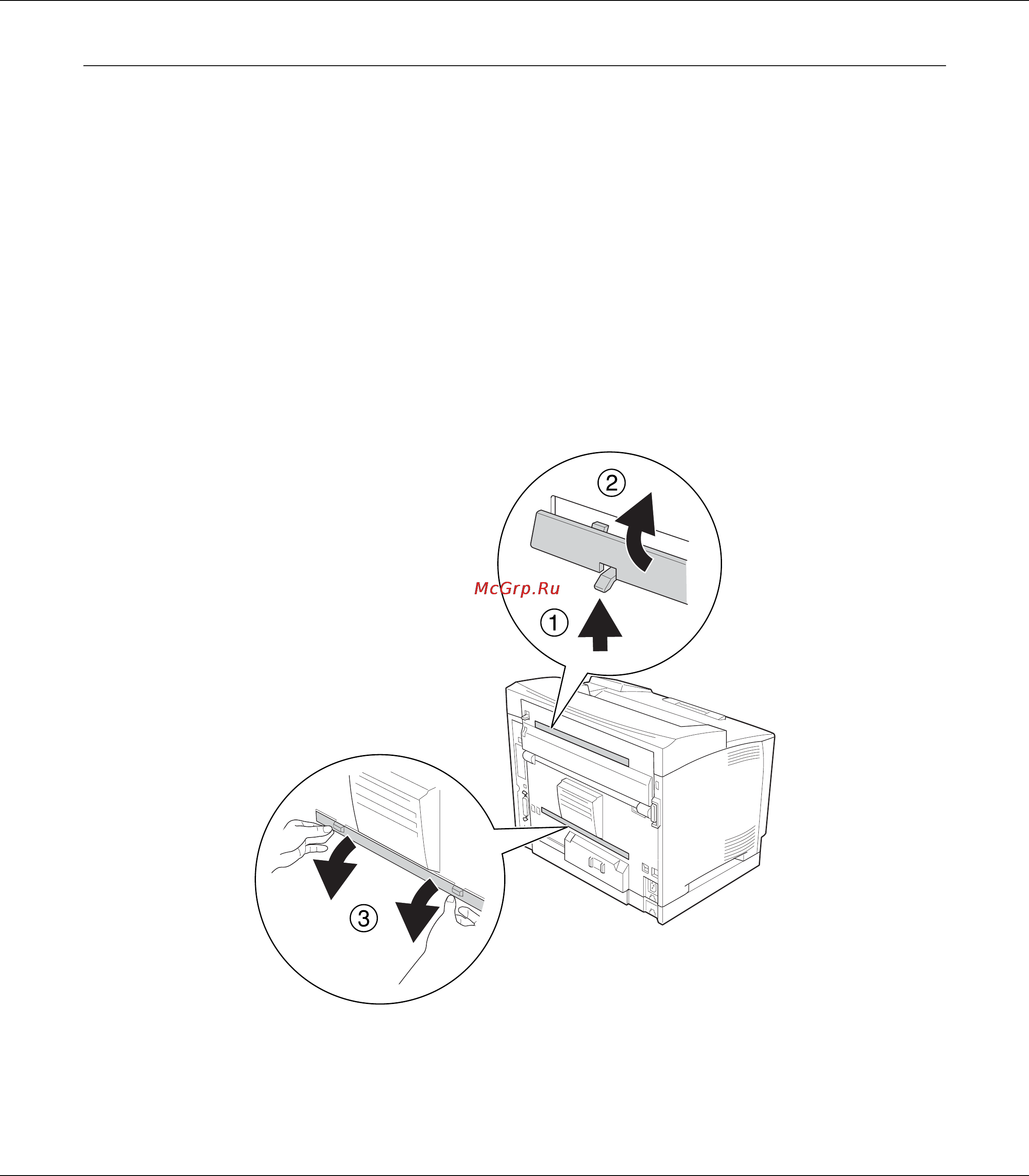

2. Снимите верхнюю и нижнюю дополнительные крышки.
