EPSON AcuLaser M8000 Series Руководство пользователя
Установка дополнительного оборудования 147

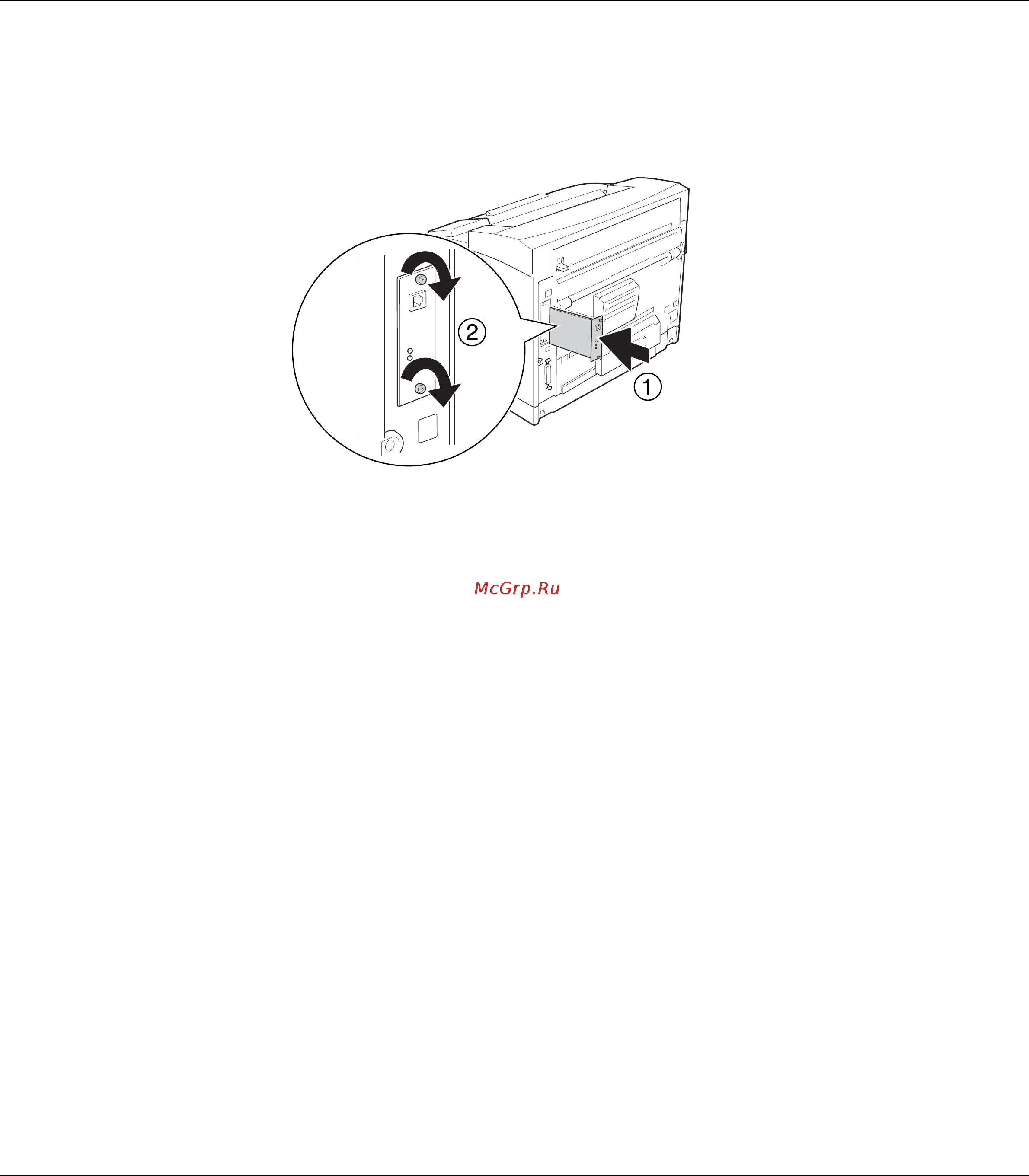

3. До конца вставьте интерфейсную плату в слот, а затем закрутите винты, как показано
ниже.
4. Подсоедините интерфейсный кабель и шнур питания, затем включите принтер.
Чтобы убедиться, что дополнительное устройство установлено правильно, напечатайте
страницу состояния. См. раздел “Печать листа статуса конфигурации” на стр. 190.
Примечание для пользователей Windows
Если средство EPSON Status Monitor не установлено, необходимые настройки можно выполнить
вручную в драйвере принтера. См. раздел “Настройка параметров дополнительного
оборудования” на стр. 213.
Удаление интерфейсной платы
c
Предостережение
Перед удалением интерфейсной платы обязательно снимите статическое электричество,
прикоснувшись к заземленному металлическому предмету. Иначе вы можете повредить
чувствительные к статическому электричеству компоненты.
Выполните процедуру установки в обратном порядке.
