«Питерфлоу РС» Руководство по эксплуатации с. 7

ИУ представляет собой футерованный защитным материалом отрезок трубо-

провода из немагнитной стали, заключенный в кожух, защищающий элементы маг-

нитной системы расходомера.

ИУ и ЭБ представляют собой моноблочную конструкцию.

Расходомеры имеют различные конструктивные исполнения, характеризующие:

– способ присоединения к трубопроводу: фланцевый или бесфланцевый (типа

«сэндвич»);

– диапазон измерений расхода при одном и том же диаметре условного прохо-

да расходомера.

ЭБ расходомера выполнен в герметичном корпусе, внутри которого расположе-

ны печатная плата и элементы присоединения внешних цепей. ЭБ снабжен

устройством отображения – табло, отображающем результаты измерений и диа-

гностики, а также обеспечивает формирование двух импульсных сигналов, форми-

руемых дискретным изменением сопротивления выходной цепи при прохождении

через расходомер заданного объема измеряемой среды в одном или в двух

направлениях потока.

Адаптер обеспечивает (определяется исполнением):

– формирование цифрового сигнала в стандартах интерфейсов RS232, RS485

или Ethernet, несущего информацию о результатах измерений и диагностике;

– формирование токового сигнала в диапазоне тока (4-20) мА, пропорциональ-

ного измеренному расходу;

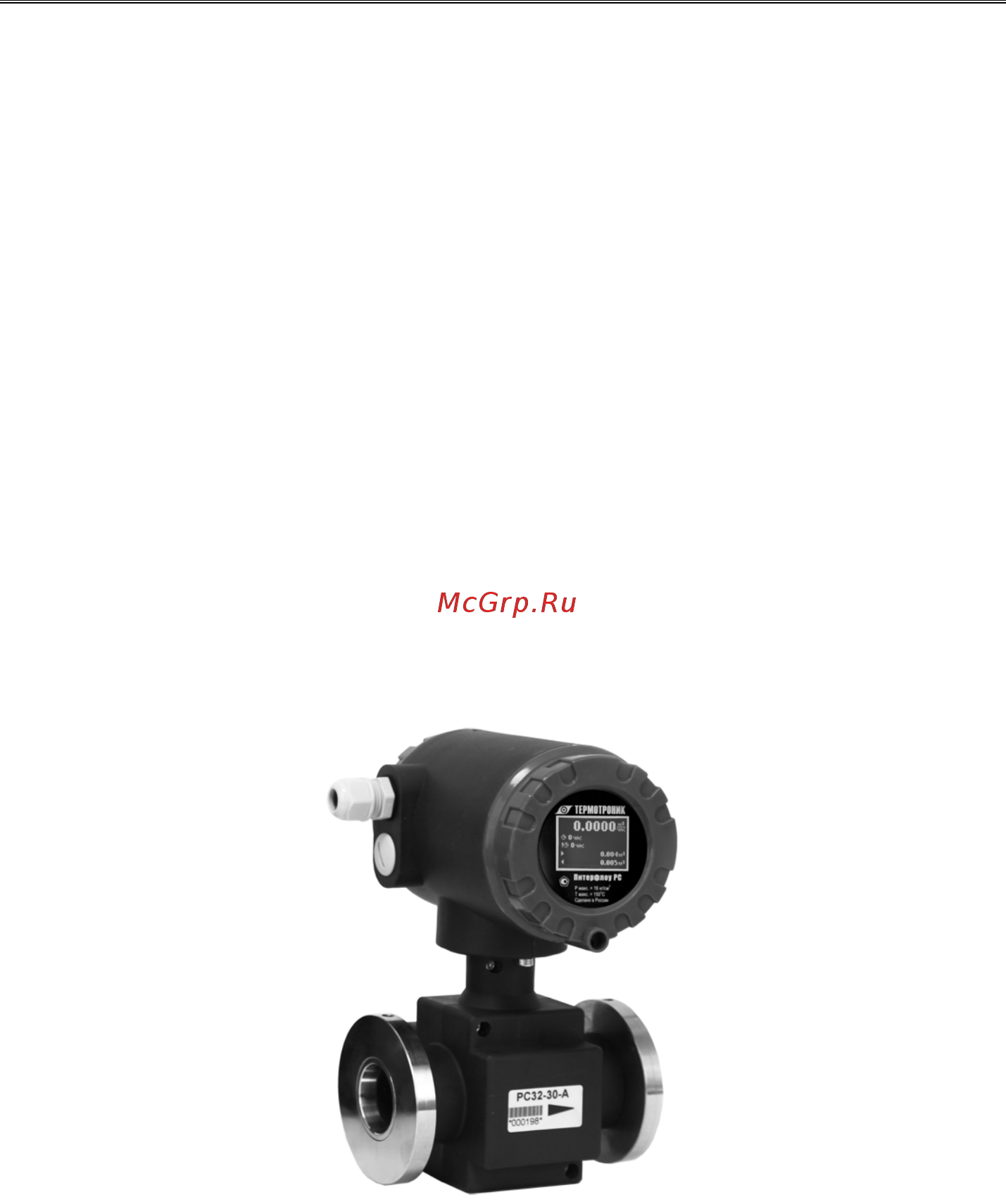

Внешний вид расходомера представлен на рис. 1.

Рис. 1 – Внешний вид расходомера

Подключение внешних приборов к расходомеру производится с помощью ка-

бельных линий связи. Ввод кабелей в ЭБ осуществляется через герметизирован-

ные вводы, рассчитанные на подключение кабелей или гофрошлангов.
