«Питерфлоу РС» Руководство по эксплуатации с. 8

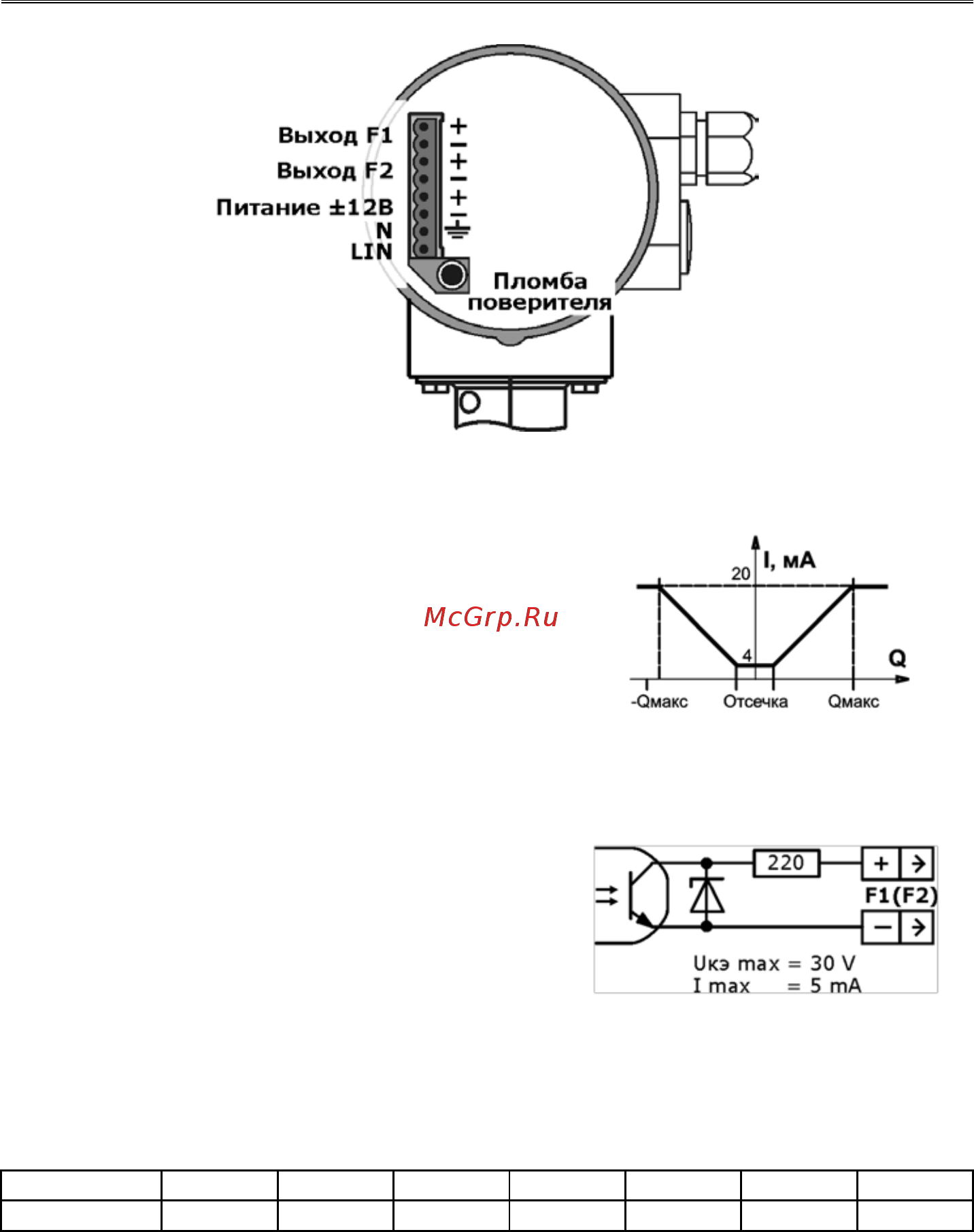

Рис. 2 – Подключение внешних приборов

4.2 Типы выходных сигналов

4.2.1 Токовый выход

Токовый сигнал в диапазоне изменения

4…20 мА, пропорциональный расходу измеря-

емой среды, реализуется с помощью внешнего

адаптера. Выходная характеристика токового

выхода представлена на рис. 3.

Величины расходов, соответствующих ми-

нимальному и максимальному значениям вы-

ходного тока могут быть перенастроены в соот-

ветствии с картой заказа.

4.2.2 Числоимпульсные выходы

Числоимпульсные сигнале формируются

на ПАССИВНОМ ВЫХОДЕ, представленном

открытым коллектором (см. рис. 4).

Форма сигнала — прямоугольная.

Максимальная выходная частота 500 Гц.

Максимальная длительность импульса 0,5 с.

Оба выхода (F1 и F2) независимы, но име-

ют ОБЩИЙ ВЕС импульса.

Значения весов импульсов, устанавливаемых по умолчанию при выпуске, приве-

дены в табл. 4.1.

Таблица 4.1 – Вес импульса по умолчанию

ДУ

100

ВИ, л/имп

0,25

0,5

1,25

2,5

Числоимпульсные выходы имеют несколько режимов работы. Каждый из выхо-

дов настраивается независимо друг от друга.

Режимы числоимпульсных выходов представлены в таблице 4.2. По умолчанию

на выходе 1 устанавливается реверсный режим (1), на выходе 2 - инверсный ре-

версный режим (2).

Настройка режимов выходов выполняется производителем или сервис-центром

в соответствии с картой заказа.

Рис. 4 – Схема выходного каскада

числоимпульсного выхода

Рис. 3 – Выходная характеристи-

ка токового выхода
