Питерфлоу СВ Руководство по эксплуатации с. 10

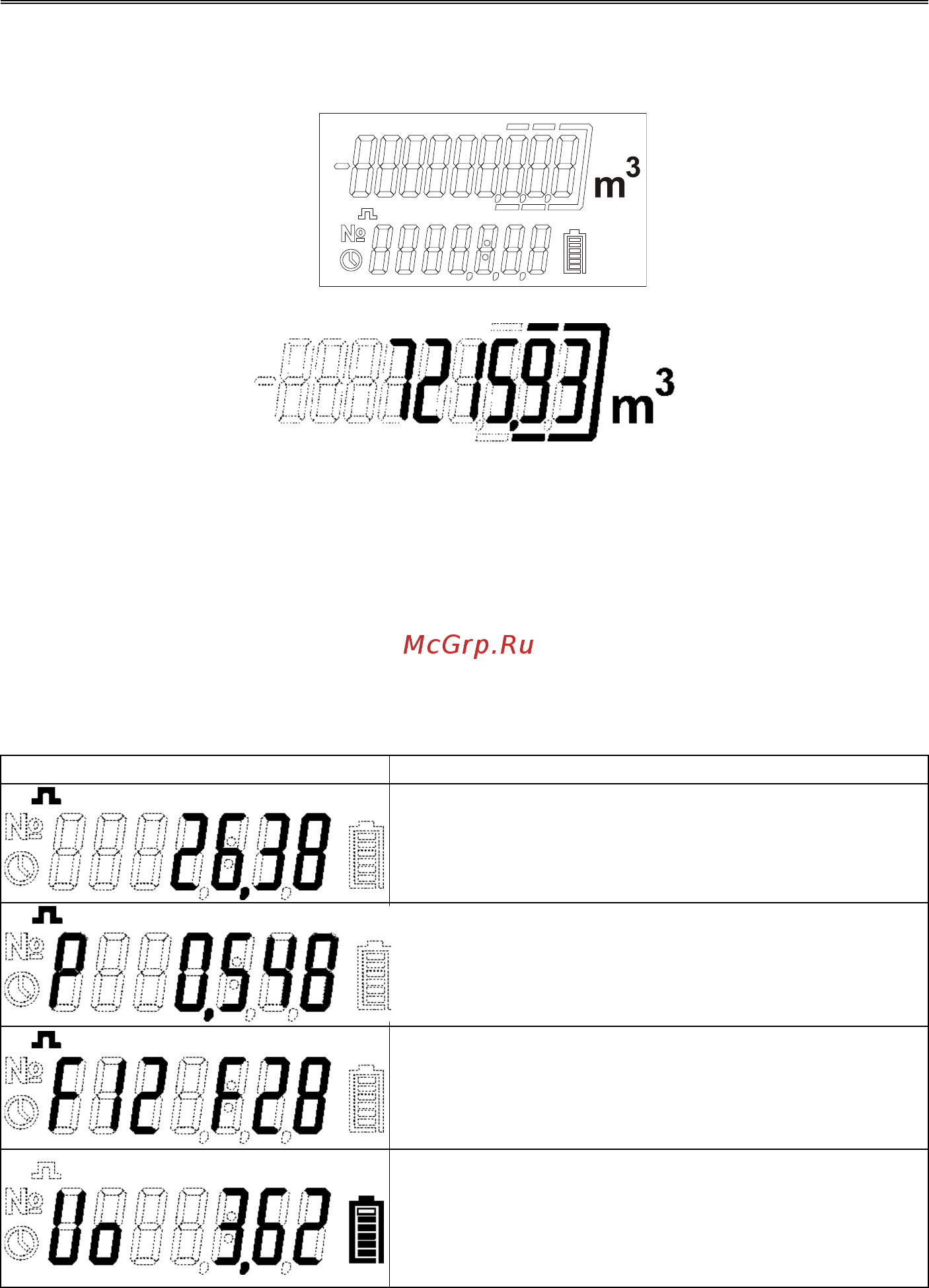

4.4 Индикация

Счетчик имеет графический ЖКИ индикатор для отображения результатов

измерений и диагностики, а также служебной и настроечной информации.

В верхней строке отображается накопленный объём.

Количество индицируемых знаков после запятой определяется DN счетчика.

Для DN20,32,40 – 3 знака; DN50,65,80,100,150,200 – 2 знака;

При расходе более чем величина отсечки (Q0) накопленный объем отобража-

ется постоянно. Если расход меньше, чем значение отсечки, то рамка дробной

части мигает раз в секунду. В случае отсутствия измеряемой среды («Пустая

труба») накопленный объем отображается на 1 с каждые 5 с.

В нижней строке индикатора отображаются результаты измерений, текущего

времени, диагностики, идентификации, настройки и калибровки. Переключение

отображаемых параметров осуществляется автоматически с периодом 5 с.

Индикация

Параметр

Текущий расход, м

/час

Вес импульса, литр

Режимы импульсных выходов F1 и F2

При падении напряжения батареи ниже 3 В

символ батареи мигает. При полном разряде

индицируется только контур батареи.

Немедленно заменить батарею в соответствии с

разделом 9.1
