4. ГАБАРИТНЫЕ РАЗМЕРЫ

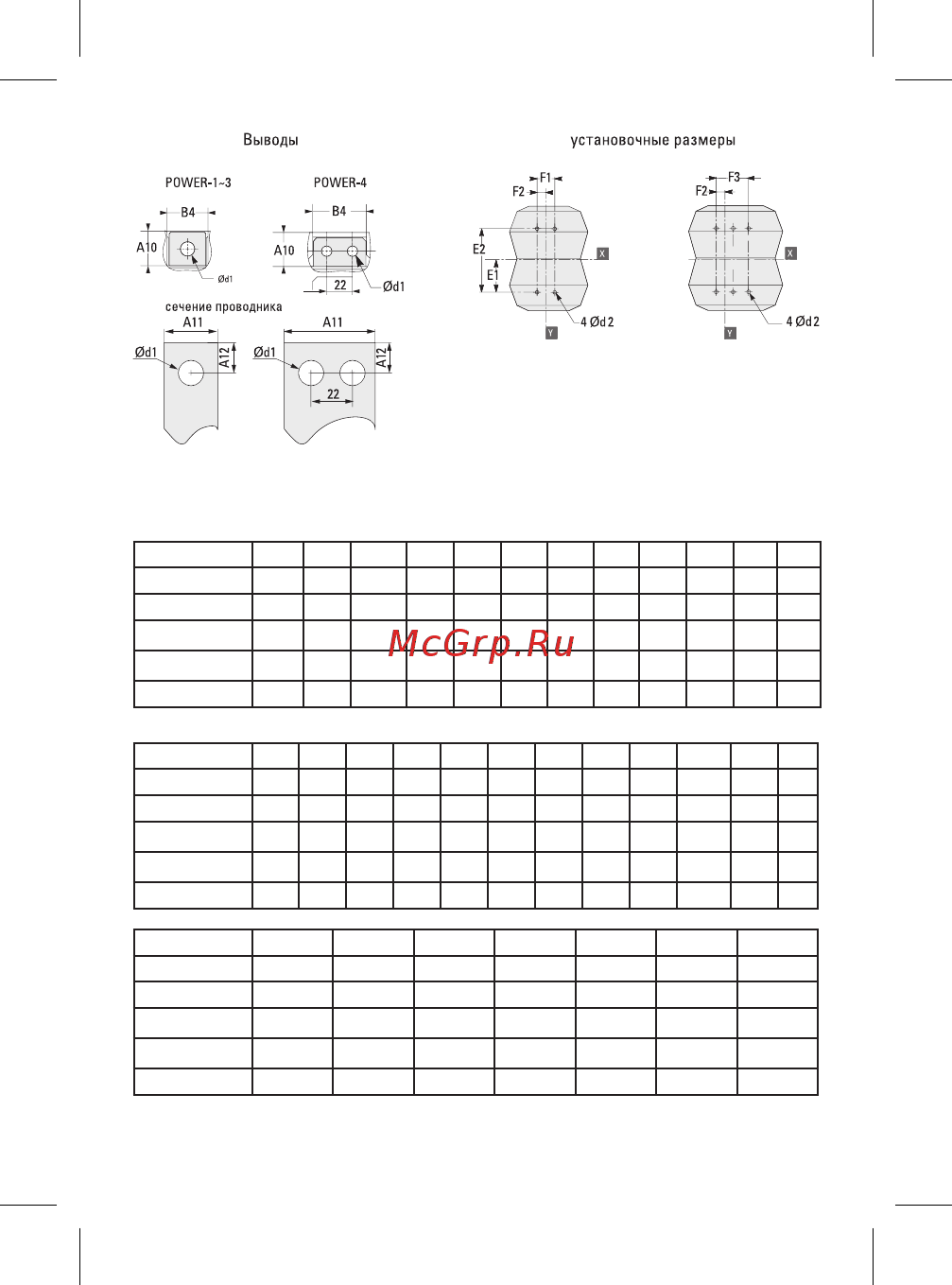

Рис.1 Габаритные размеры выключателя

Рис.2 Присоединительные размеры

Модель A1 A2 A3 A4 A5 A6 A7 A8 A9 A10 A11 A12

Power-1 TR

65 130 50 20,9 29,7 29,5 54,5 111 116 15,8 13 7

Power-1 ETU

77,5 155 50 22,5 42,6 28 58 132 137 17,8 13 8,5

Power-2

82,5 165 80 21 47,5 28,5 62 143 144 20,5 24 10

Power 3

128,5 257 105,8 35,2 82,5 51 109 194 228 28,5 30 13

Power-4

137,5 275 110 37,9 81,8 51 102 243 243 29 45 13

Модель B B1 B2 B3 B4 B5 B6 C1 C2 C3 C4 C5

Power-1 TR

25 77 24,5 102 18 107 132 56 61 81,5 18 55

Power-1 ETU

30 92 28,5 122 18 122 152 72 79 101 23,5 73

Power-2

35 105 32,6 140 24,5 135 170 66 73 99,5 24,6 65

Power 3

48 150 58 198 32 180 228 94,5 103 151,5 26 93

Power-4

70 210 61,5 280 46 240 310 97 105 156,5 25 93

Модель E1 E2 F1 F2 F3 d1 d2

Power-1 TR

55,5 111 25 12,5 50 6,5 4

Power-1 ETU

66 132 30 15 60 6,5 4,5

Power-2

71,5 143 35 17,5 70 8,5 4,5

Power 3

97 194 48 24 96 11 7

Power-4

121,5 243 70 35 70 9 7
