20
5. ТИПОВАЯ КОМПЛЕКТАЦИЯ
Комплект поставки включает:
1. Выключатель AV POWER – 1 шт.;
2. Паспорт – 1 шт.;
3. Межфазные перегородки – 1 комплект.
4. Комплект для присоединения – 1 комплект.
6. ОСОБЕННОСТИ ЭКСПЛУАТАЦИИ И МОНТАЖА
Монтаж и пуск устройства в эксплуатацию должен производить только ква-
лифицированный персонал. Перед установкой необходимо убедиться в отсут-
ствии внешних повреждений.

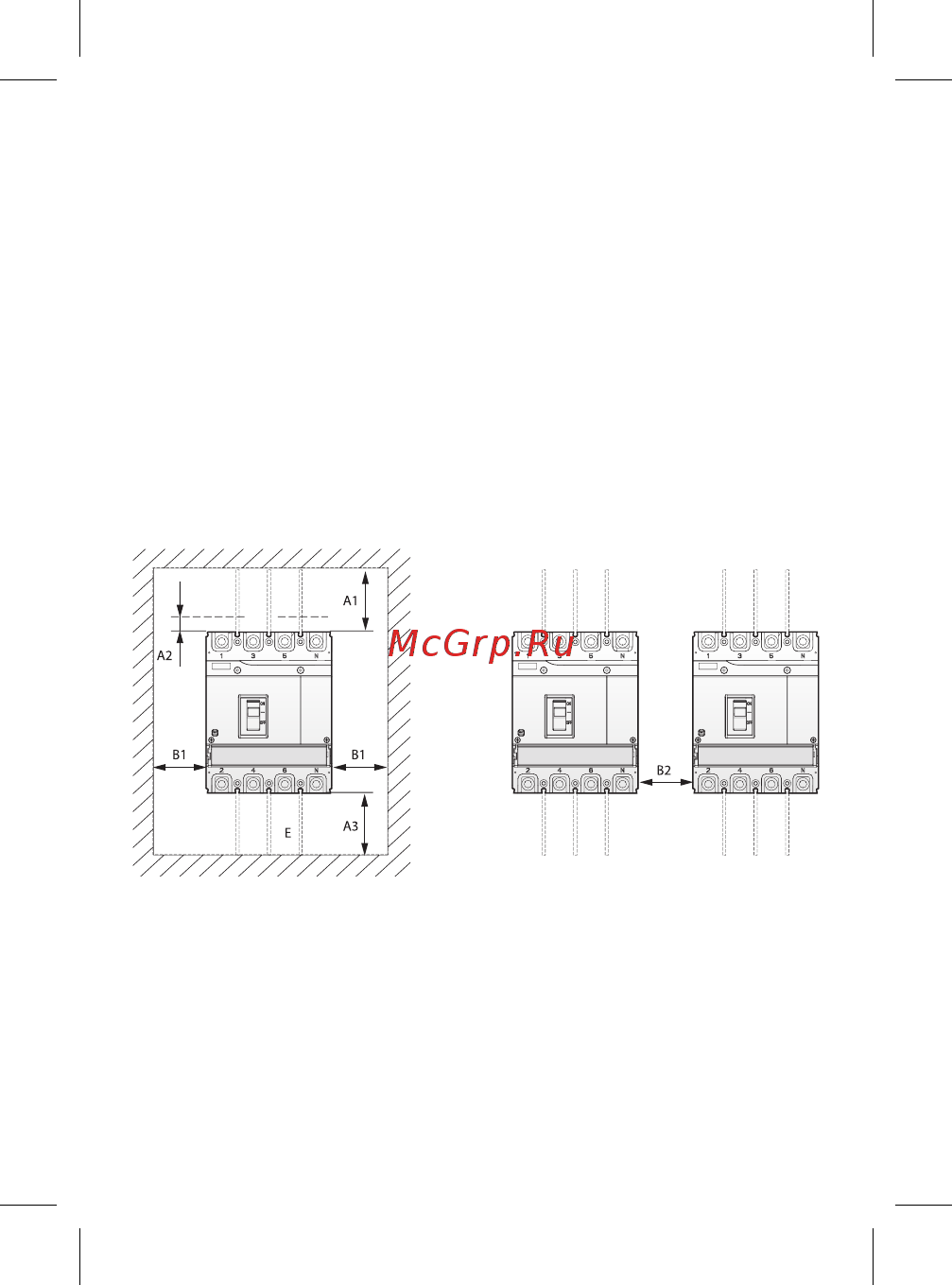

Минимальные допустимые зоны безопасности до автоматического выклю-
чателя.
A1: Верхнее расстояние до проводящих поверхностей (в том числе шин за-
земления).
А2: Верхнее расстояние до непроводящих поверхностей.
А3: Нижнее расстояние от клеммы выключателя до нижней поверхности.
B1: Расстояние от автоматического выключателя до боковой поверхности
(в том числе шин заземления).
B2: Расстояние между автоматическими выключателями.
Примечание: Е – межфазные перегородки должны быть установлены.
