Îçíàêîìëåíèå ñî ñêàíåðîì 1-7
Ознакомление с устройством сканера
Ïîñëå ðàñïàêîâêè ñêàíåðà îçíàêîìòåñü ñ íàçíà÷åíèåì åãî îðãàíîâ
óïðàâëåíèÿ, ñâåòîäèîäíûõ èíäèêàòîðîâ è ðàçúåìîâ, êàê îïèñàíî
íèæå.

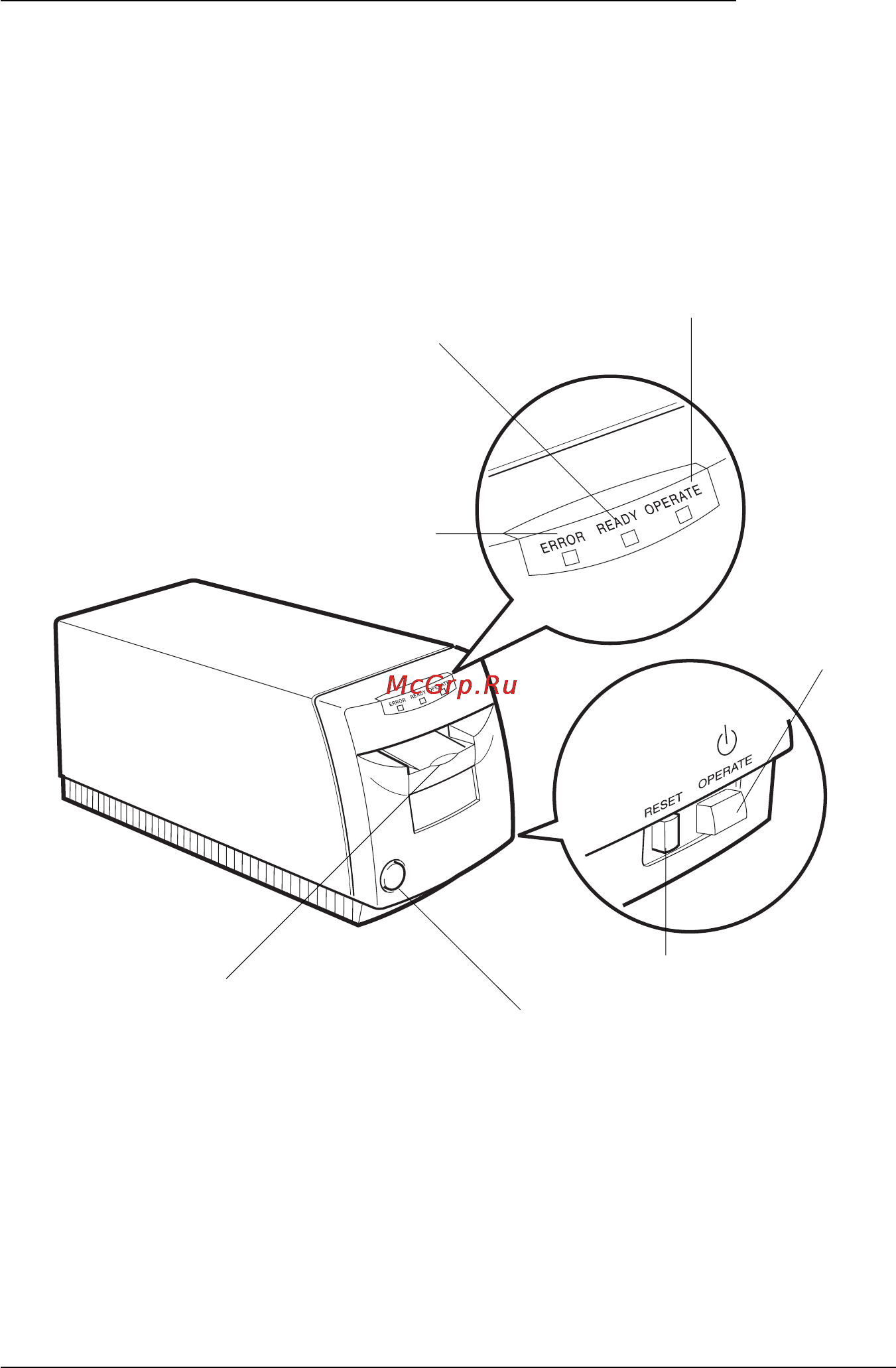

Передняя панель
Индикатор
ERROR (Ошибка)
Мигает или горит
при появлении
ошибки.
Щель для рамки и дверца сканера
Вставьте в эту щель передвижную
рамку для слайдовой 35-мм
фотопленки или дополнительный
катушечный адаптер. Не вставляйте в
нее посторонних предметов.
Кнопка
Нажмите эту кнопку и опустите дверцу
сканера перед тем, как вставить в него
дополнительный катушечный адаптер.
Снова нажмите на дверцу сканера,
чтобы закрыть ее.
Кнопка RESET (Сброс)
Перезапускает сканер.
Кнопка
OPERATE
(Работа)
Включает или
выключает
сканер.
Индикатор READY (Готов)
Горит, когда сканер готов к
сканированию. Мигает, предупреждая о
появлении ошибки. См. также
“Индикаторы ошибок” в гл. 7.
Индикатор OPERATE (Работа)
Горит, когда сканер включен.
