Îçíàêîìëåíèå ñî ñêàíåðîì 1-8

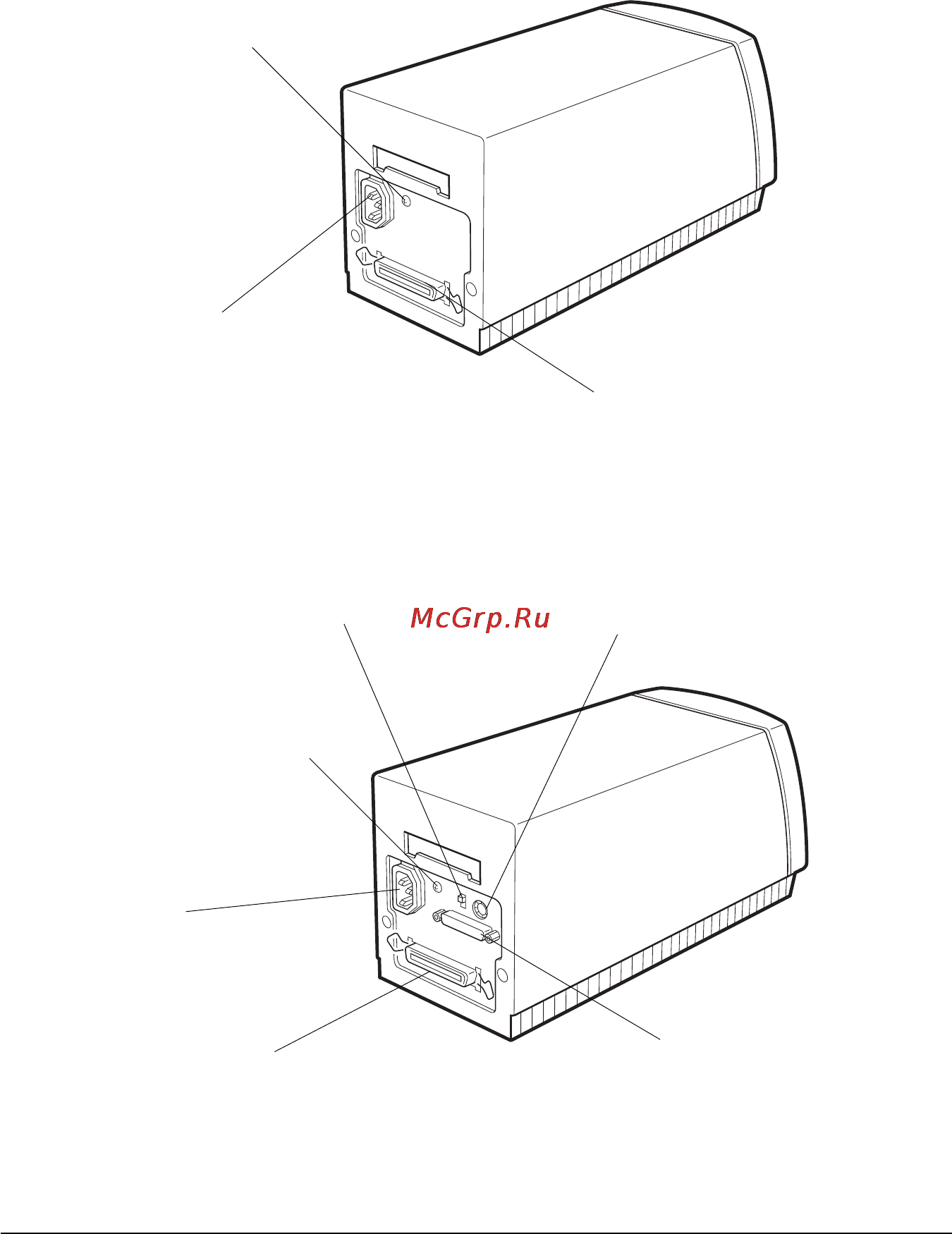

Задняя панель
Модель сканера с параллельным интерфейсом
Клемма заземления
Присоедините к ней провод
заземления, если он имеется у
вашего интерфейсного кабеля.
Вход переменного тока
Присоедините сетевой шнур к
этому разъему.
Разъем параллельного
интерфейса
Присоедините к нему
параллельный интерфейсный
кабель.
Модель сканера с SCSI-интерфейсом
Выключатель терминатора
Пользуйтесь им для включения и
выключения SCSI-терминатора
Лимб идентификации каналов для SCSI
Поворотом лимба установите
идентификационный номер устройства
для SCSI-интерфейса.
25- контактный разъем
SCSI-интерфейса
Подсоедините к нему 25-
контактный конец
интерфейсного кабеля
SCSI.
50- контактный разъем SCSI-интерфейса
Подсоедините к нему 50-контактный конец
интерфейсного кабеля SCSI.
Вход переменного тока
Присоедините сетевой
шнур к этому разъему.
Клемма заземления
Присоедините к ней
провод заземления,
если он имеется у
вашего интерфейсного
кабеля.
