Suprema XPass D2 [10/15] Подключение питания

Подключение питания

 Используйте блок питания постоянного тока DC 12 В (± 10%) с минимальным током 1500 мА и имеющий сертификат IEC / EN 60950-1. Если

блок питания используется так же для других устройств, блок питания должен обеспечивать ток, превышающий суммарную потребляемую

мощность от этого устройства (1500 мА) и других устройств.

Подключение RS-485

 Для интерфейса RS-485 необходимо использовать кабель типа витая пара сечением AWG24, максимальная длина - 1.2 км.

 Подключите согласующий резистор (120 Ом) к обоим концам шлейфа RS-485. Резистор должен быть установлен на обоих конца шлейфа.

Если резистор будет установлен в середине шлейфа, то это приведет к ухудшению связи по интерфейсу RS-485.

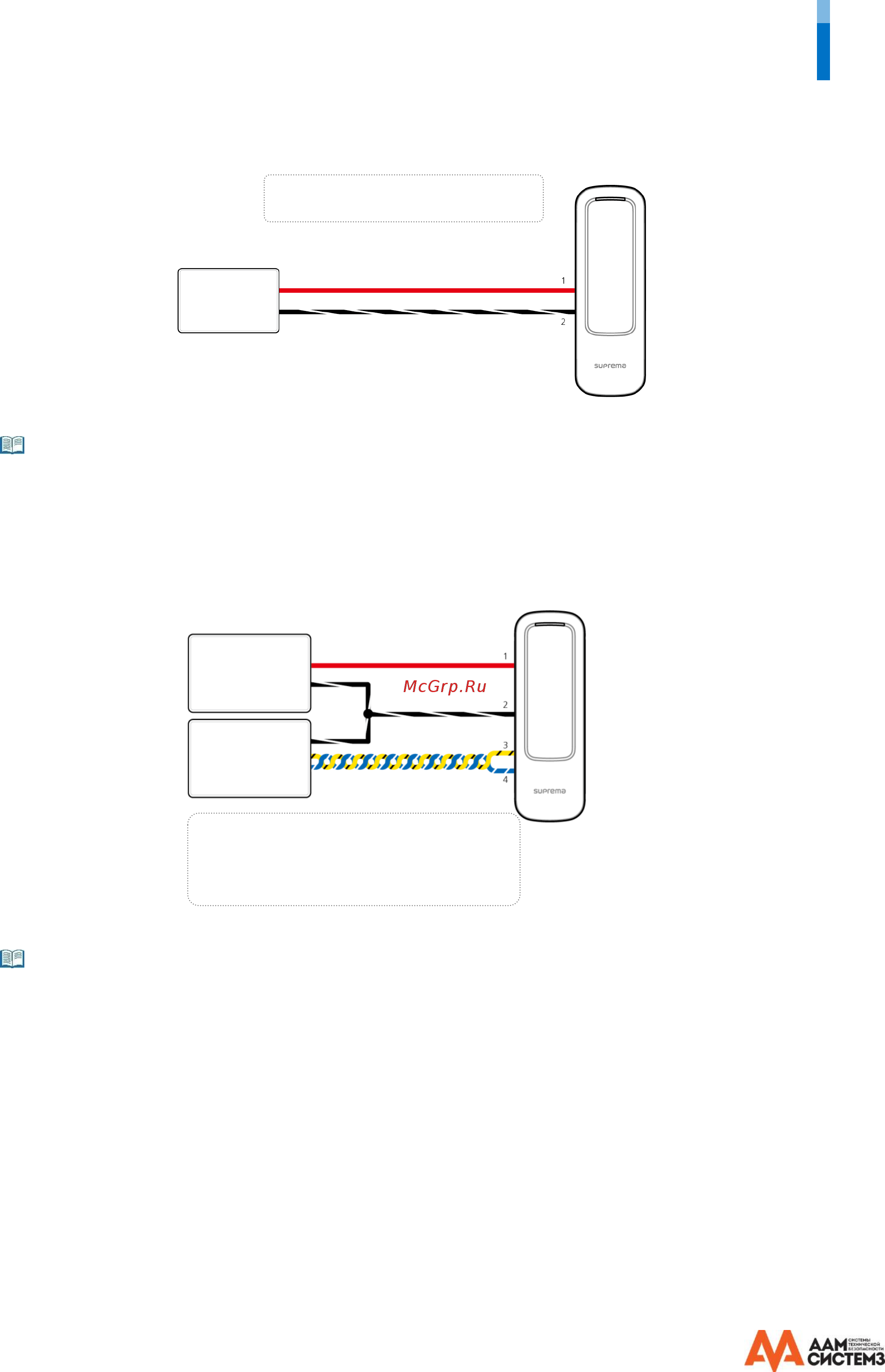

XPass D2

1 - PWR +VDC Красный

2 - GND Черный (с белой полосой)

Блок питаsния

Примечание

1 - PWR +VDC Красный

2 - GND Черный (с белой полосой)

3 - 485 TRXN Желтый (с черной полосой)

4 - 485 TRXP Синий (с белой полосой)

Контроллер

XPass D2

Блок питаsния

Примечание
