Настройка модуля сопряжения

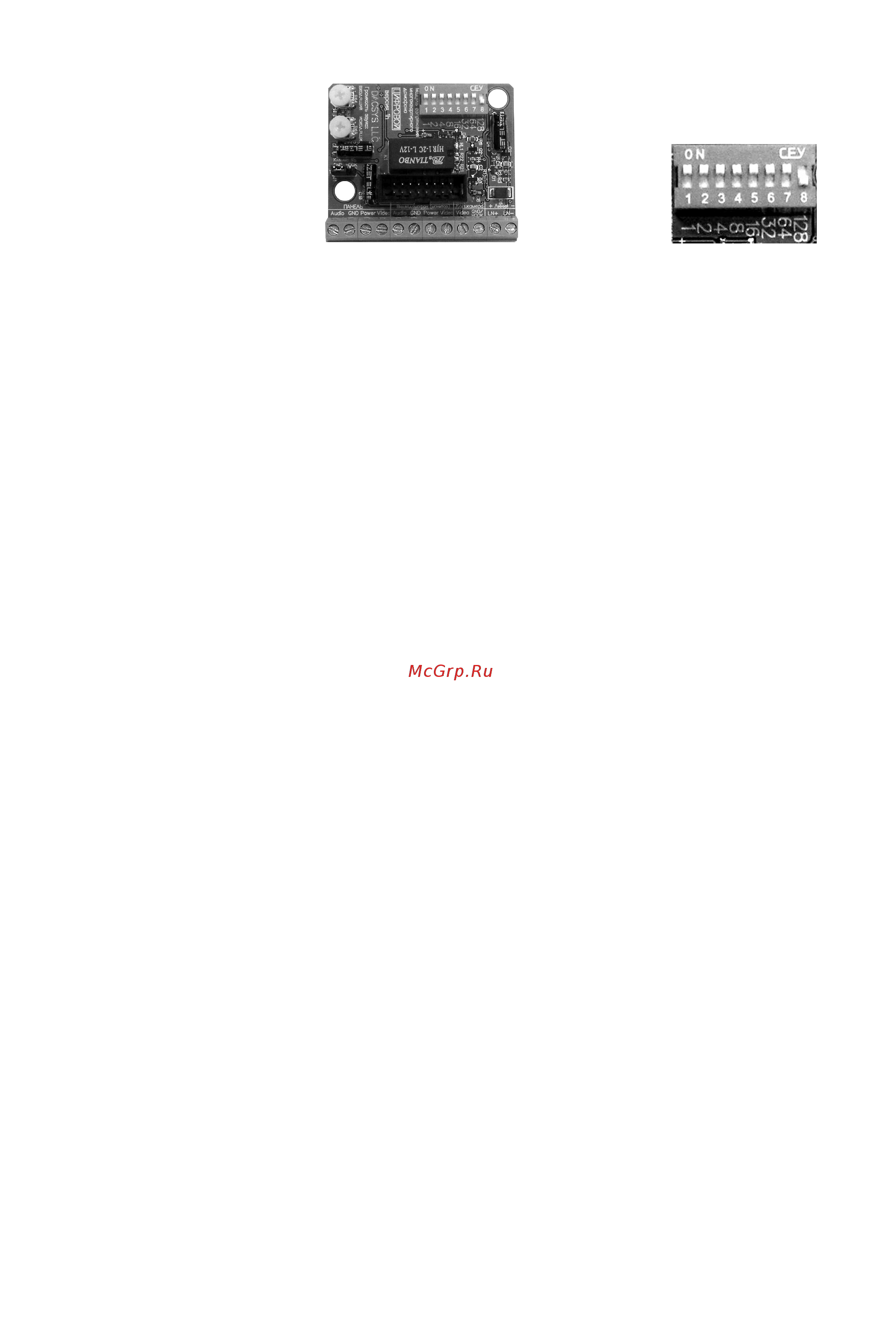

Правильно подключенный модуль сопряжения нуждается только в индивидуальной подстройке уровней усиления звука - для достижения комфортного
уровня громкости и устранения эффекта перегрузки и акустической обратной связи (свиста). Для этого необходимо проколоть отвёрткой наклейку в
местах, помеченных знаком "плюс", открутить два винта и снять верхнюю крышку корпуса:
громкость звука из подъезда в квартиру > Здесь задается
(голос гостя в трубке) номер абонента
громкость звука из квартиры в подъезд > (обычно - номер квартиры)
(голос хозяина в домофоне)
При регулировке не используйте усилие, винт
регулятора должен вращаться легко на угол около
300°. Для вращения рекомендуется использовать
небольшую отвертку.
Домофонные системы с цифровым линейным (двухпроводным) способом адресации абонентов характеризуются необходимостью для абонентских
устройств иметь свой уникальный абонентский номер в пределах от 1 до 255. Как правило, если нумерация квартир в Вашем подъезде вписывается в
данный диапазон, абонентский номер совпадает с номером Вашей квартиры. Если же нумерация квартир превышает данный диапазон, абонентский
номер для квартир выделяется с отрицательным смещением, заданным при установке Вашего подъездного домофона. Узнать Ваш абонентский номер
можно, подсмотрев его на абонентской трубке, установленной вместе с подъездным домофоном (достаточно переписать положение установленных
перемычек, установив переключатель в положение "ON" в тех позициях, где были установлены перемычки на трубке), или спросить его у представителя
компании, обслуживающей Ваш подъездный домофон.
Правила установки абонентского номера на переключателе модуля сопряжения просты: числа на плате, нанесенные напротив включенных движков
переключателя (положение "ON"), в сумме должны равняться Вашему абонентскому номеру. Например, номер 110 набирается так: включаются движки
7 (64), 6 (+32), 4 (+8), 3 (+4) и 2 (+2). Проверка: 2+4+8+32+64=110.
После настройки уровней и установки абонентского номера на переключателе, соберите модуль обратно и уберите в предназначенное для него место.
Внимание: При сборке обратите внимание на положение крышки - названия сигналов должны быть со стороны клеммников.
Предупреждение: полная работоспособность данного модуля сопряжения гарантируется только с видеодомофонами, прошедшими тестирование в
нашем офисе. Результаты тестирования опубликованы на нашем сайте.
Внимание: внимательно проверяйте цветовую раскладку проводов и названия сигналов, подключаемых к модулю сопряжения! Лучше изначально
взять лист бумаги и выписать туда соответствия цветов проводов от видеодомофона, вызывной панели, домофонной линии и кабеля от подъездной
видеокамеры с названиями сигналов, подключаемых этими проводами. Очень часто для одинаковых по назначению сигналов используются разные
цвета для разных устройств. Никогда не ориентируйтесь на цвета "вслепую", всегда сверяйтесь с предварительно составленной таблицей. Помните:
один раз неправильно подключенный провод может вывести из строя как Ваше оборудование, так и оборудование подъездного домофона!
Эксплуатация готовой системы
После того, как все оборудование установлено, правильно подключено и настроено, комплекс готов к эксплуатации.
Логика модуля сопряжения подразумевает три состояния: ожидание (связи нет), связь с вызывной панелью (если был вызов с панели или нажата кнопка
"Обзор" на видеодомофоне) и связь с подъездным домофоном (если был вызов от подъездного домофона). Вот варианты возможных действий в каждом
из этих состояний:
1. Ожидание - можно нажать кнопку "Обзор" на видеодомофоне и связаться с вызывной панелью. Связаться с подъездным домофоном по своей
инициативе нельзя. Если у Вашего видеодомофона есть видеовход для дополнительной камеры или вызывной панели, с помощью дополнительного
согласующего/усилительного/развязывающего оборудования можно подключить на него видеосигнал от подъездной камеры, тогда у Вас будет
возможность посмотреть на двор без вызова снизу. Обращайтесь к специалисту для такого подключения.
2. Связь с вызывной панелью - можно открыть дверь соответствующей кнопкой на видеодомофоне или прервать связь путем поднятия и опускания
трубки видеодомофона. Для беструбочных домофонов связь отключается нажатием на кнопку "Разговор" или "Обзор" (зависит от логики работы
конкретного видеодомофона). При работе с вызывной панелью светодиод на плате светиться не должен.
3. Связь с подъездным домофоном - точно так же, можно разрешить проход вызывающему абоненту нажатием кнопки "Открыть" или прервать сеанс
связи вышеописанным способом. Разница с предыдущим состоянием в том, что картинка на видеодомофоне будет транслироваться с подъездной
видеокамеры (если она подключена), разговор ведется с абонентом, находящимся на крыльце подъезда, и команда на открытие двери будет отдана
подъездному домофону. При работе с подъездным домофоном должен светиться светодиод на плате модуля.
4. Ожидание снятия трубки при вызове от подъездного домофона - при подключении с использованием сигнала HOOK - вызов от домофона не вызывает
немедленное установление связи с модулем сопряжения. Вместо этого, сигнал вызова будет продолжаться до тех пор, пока не будет установлено
соединение путем поднятия трубки видеодомофона (нажатием кнопки "Разговор/Talk" для беструбочных моделей) или пока вызов не прекратится по
истечении времени вызова у подъездного домофона. Можно снять трубку (или нажать кнопку "Разговор/Talk"для беструбочных моделей) для разговора
с абонентом или игнорировать звонок для имитации отсутствия хозяина дома.
Сервисный выход сигнала HOOK реализован у некоторых производителей индивидуальных видеодомофонов, продаваемых на нашем рынке. Принцип
действия его следующий: пока трубка видеодомофона лежит на базе (не нажималась кнопка "Разговор/Talk"), сигнал притянут к общему проводу (имеет
низкий уровень); при снятии трубки с базы (инициации разговора кнопкой "Разговор/Talk"), сигнал переходит в состояние "разорвано". Уточняйте
наличие данного сигнала видеодомофона у Вашего дистрибьютера перед покупкой видеодомофона.
Возможные неожиданности и нештатные ситуации:
Любой вызов от вызывной панели или от подъездного домофона переводит видеодомофон в активное состояние, когда он зовет хозяина и ждет поднятия
трубки (нажатия кнопки "Разговор"). Ждет он в течение некоторого времени, по истечении которого (если разговор не начался) завершает сеанс связи и
переходит в состояние ожидания. Если при вызове от подъездного домофона гость оборвал вызов, а потом сразу начал вызывать снова, его вызов не
будет принят видеодомофоном, так как тот не успел перейти в режим ожидания. Для выхода из этого состояния достаточно перевести видеодомофон в
состояние ожидания или дождаться, пока он сделает это сам.
Различные модели видеодомофонов по-разному отрабатывают вызов от подъездного домофона - некоторые сигналят долго и их сложно не заметить, а
другие - издают один-два "динг-донга" и замолкают. В любом случае, если у видеодомофона не предусмотрен выход сигнала HOOK, связь с подъездным
домофоном устанавливается сразу и на последнем появляется надпись "Говорите". Это особенность работы любого внешнего модуля сопряжения,
который не имеет информации от видеодомофона о факте поднятия трубки и вынужден "поднимать" её сразу.
Эти и другие особенности работы видеодомофонов, таблицу совместимости и "черный список" видеодомофонов Вы можете найти у нас на сайте
www.dacsys.ru на странице описания данного изделия. Вы можете оказать нам и другим покупателям нашей продукции неоценимую помощь,
поделившись своим опытом использования модуля сопряжения с разными типами подъездных домофонов и персональных видеодомофонов, еще не
вошедших в список совместимости на нашем сайте.
Реквизиты производителя:
ООО «ДАКСИС» ИНН 7723813057
Адрес: 115088, г.Москва, ул. Южнопортовая, дом 7, комната 15
Телефон +7 (499) 999-0168 (многоканальный) , +7 (926) 217-5772
время работы с 10.00 до 17.30, выходной суббота и воскресенье
Сайт: www.dacsys.ru
