9
Rührorgane
Magnetstäbchen: Ø 6 mm, Länge bis 15 mm
Ø 8 mm, Länge bis 50 mm
Ø10 mm, Länge 80 mm
Sonstiges Zubehör
RSE Rührstäbchenentferner
RS1 Rührstäbchenset
H15 Badaufsatz
H28 Badaufsatz
H16V Stativstab
H38 Haltestange
H44 Kreuzmuffe
Die Befestigung des Stativstabes erfolgt über die Stativgewinde-bohrung
(H).
• Mutter M10 bis Anschlag auf Stativstab schrauben
• Stativstab von Hand bis zum Anschlag einschrauben
• Stativstange mit Mutter M10 mit einem Gabelschlüssel (SW17)
kontern.
•
Zubehör mit Kreuzmuffen montieren
Zubehör
17
H
Das Gerät arbeitet wartungsfrei.
Reinigung
Verwenden Sie nur von IKA
®
empfohlene Reinigungsmittel.
Verwenden Sie zum Reinigen von:
Farbstoffen Isopropanol
Baustoffen Tensidhaltiges Wasser, Isopropanol
Kosmetika Tensidhaltiges Wasser, Isopropanol
Nahrungsmitteln Tensidhaltiges Wasser
Brennstoffen Tensidhaltiges Wasser
- Beim Reinigen darf keine Feuchtigkeit in das Gerät dringen.
- Tragen Sie zum Reinigen des Gerätes Schutzhandschuhe.
- Falls andere als die empfohlenen Reinigungs- oder Dekontaminations
methoden angewendet werden, fragen Sie bitte bei IKA
®
nach.
Ersatzteilbestellung
Bei Ersatzteilbestellungen geben Sie bitte Folgendes an:
- Gerätetyp
- Fabrikationsnummer des Gerätes, siehe Typenschild
- Positionsnummer und Bezeichnung des Ersatzteiles, siehe Ersatz-teilbild
und -liste unter www.ika.com.
Reparaturfall
Bitte senden Sie nur Geräte zur Reparatur ein, die gereinigt und frei von
gesundheitsgefährdenden Stoffen sind.
Fordern Sie hierzu das Formular „Unbedenklichkeitsbescheinigung“
bei IKA
®
an oder verwenden Sie den download Ausdruck des
Formulares auf der IKA
®
Website www.ika.com.
Senden Sie im Reparaturfall das Gerät in der Originalverpackung
zurück. Lagerverpackungen sind für den Rückversand nicht ausreichend.
Verwenden Sie zusätzlich eine geeignete Transportverpackung.
Instandhaltung

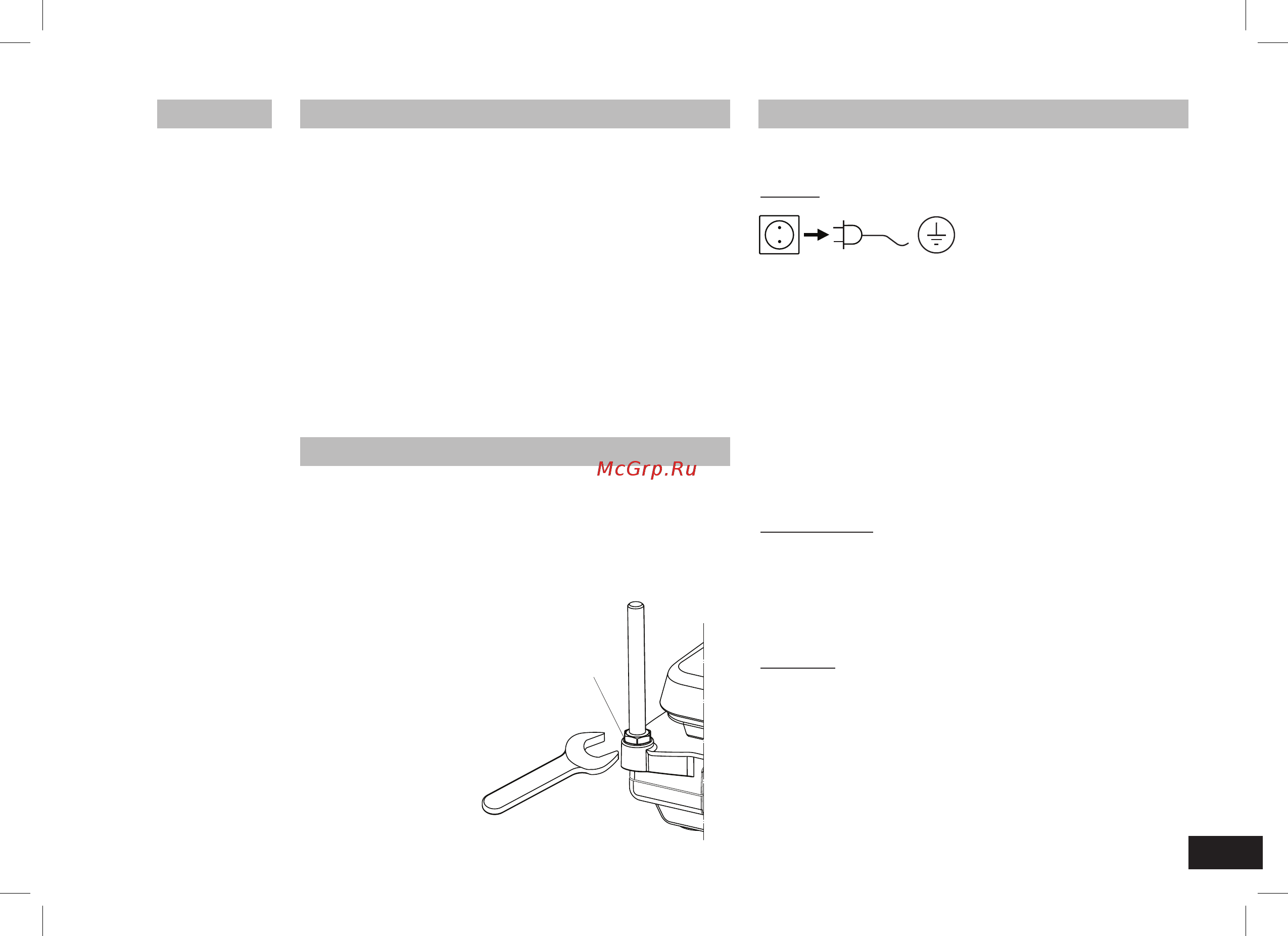

Montage des Stativstabes
