Подключение сканера по интерфейсу SCSI (Только для Windows) 101
GT20000 Руководство пользователя
При добавлении сканера в систему, где одному из устройств SCSI уже присвоен
идентификационный номер 2, задайте сканеру свободный номер с помощью
поворотного переключателя. Используйте таблицу ниже в качестве ориентира.
c
Предостережение
Не присваивайте в качестве идентификационного номера SCSI номер, уже
назначенный другому устройству, иначе компьютер, сканер и другие устройства
будут работать неправильно.

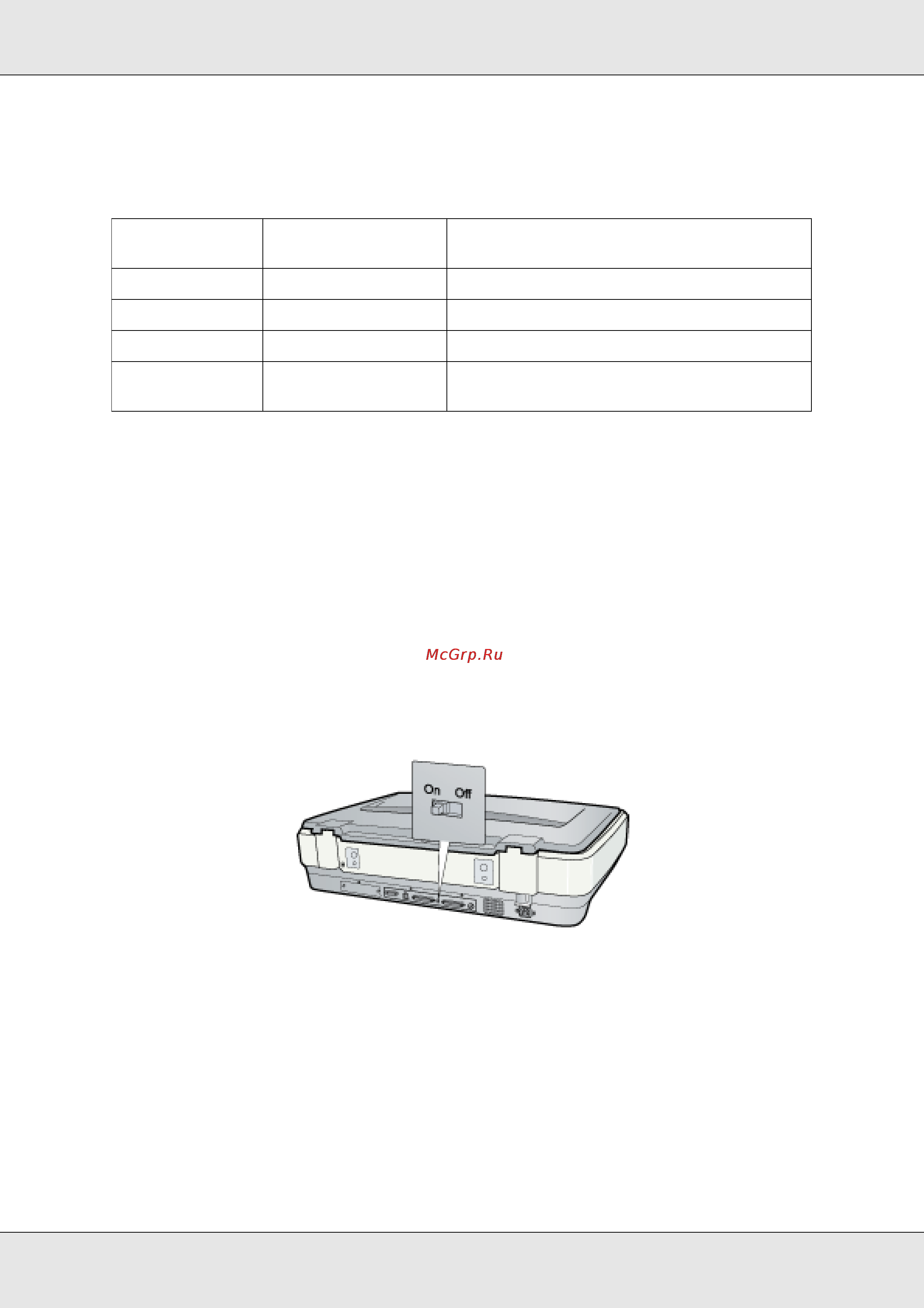

Настройка переключателя терминатора
В сканер встроен переключатель терминатора, позволяющий корректно
обмениваться данными между устройствами SCSI. Может потребоваться
изменить настройку переключателя терминатора в соответствии с используемой
компьютерной системой.
Примечание
Не используйте внешний терминатор.
Если сканер подключается к окончанию гирляндной цепочки устройств,
установите переключатель терминатора в положение On (Включено); в остальных
случаях установите его в положение Off (Выключено).
ID Возможность
использования
Описание
0, 1 Не рекомендуется Обычно используется для жесткого диска
2 Доступно Заводская предустановка для сканера
3 6 Доступно
7Может быть
недоступен
Обычно используется для платы SCSI
