IKA KS 260 control 0002980300 [13/56] Fehlermeldungen error codes
![IKA KS 260 control 0002980300 [13/56] Fehlermeldungen error codes](/views2/1545289/page13/bgd.png)
ßendes Einschalten des Gerätes den Betrieb fortzusetzen. Sollte sich ein
Fehler auch nach längerer Pause nicht beheben lassen, wenden Sie sich
bitte an unseren Service. Teilen Sie uns den angezeigten Fehlercode in
jedem Falle mit. Dies vereinfacht die Fehlersuche und ermöglicht eine
erste Stellungnahme.
13
anregen. Wird ein unruhiger Lauf des Gerätes bemerkt, muss auf jeden
Fall die Drehzahl soweit reduziert werden, bis keine Laufunruhen mehr
auftreten.
Achten Sie darauf, dass einzelne Schüttelgefäße mittig und mehrere
Schüttelgefäße gleichmäßig auf dem Schütteltisch plaziert und gut
befestigt sind.
Fehlermeldung Basic:
ACHTUNG! Tritt eine Fehlermeldung auf, wird ein akustisches
Warnsignal erzeugt und die rote Off-Signalleuchte im Anzeige-feld
leuchtet auf. Versuchen Sie bitte zuerst durch Abschalten und anschlie-

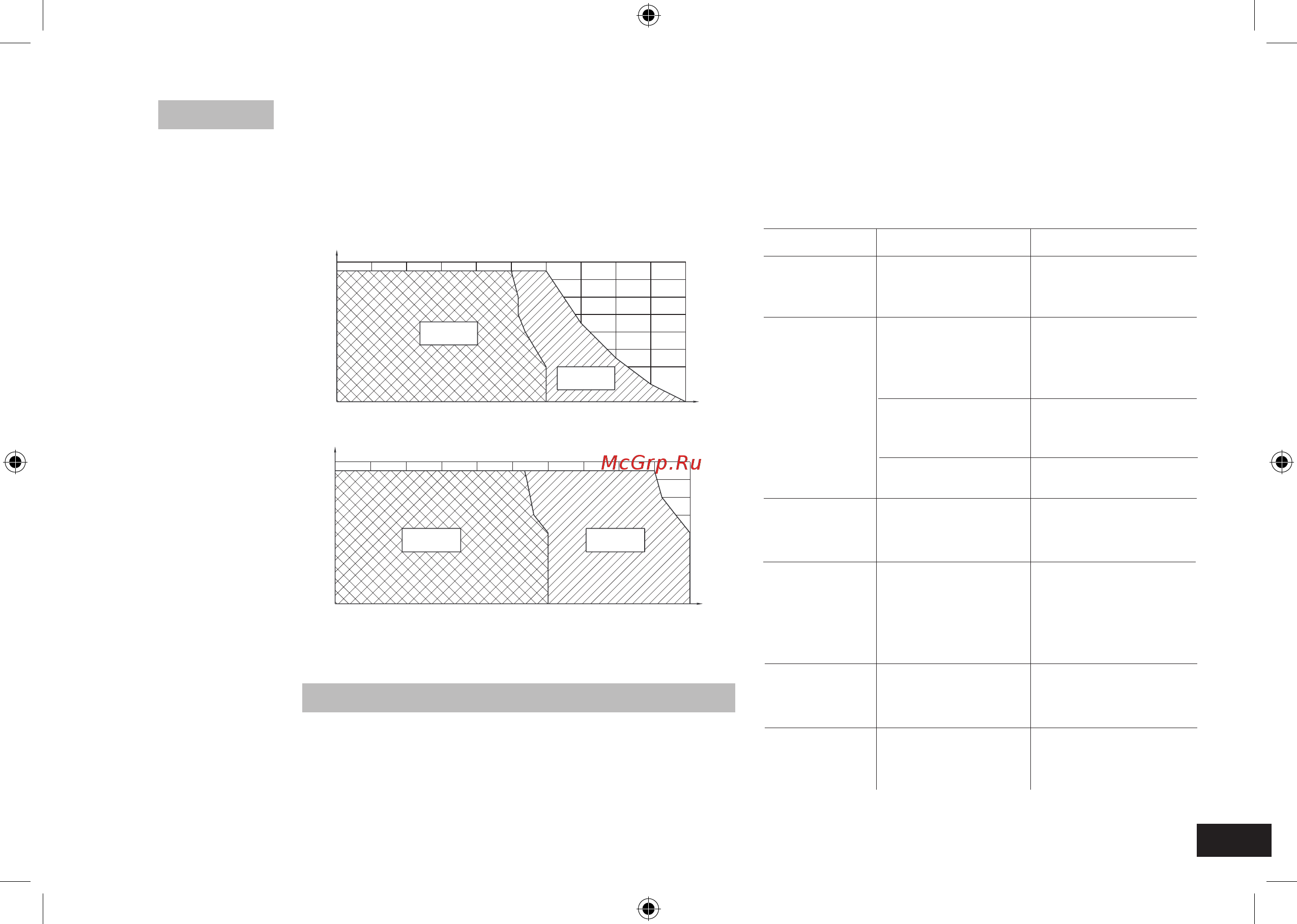

HS 260
KS 260
1/min
g
0 100 150
200 250
300 350 400
450
50050
0
8000
7000
6000
5000
4000
3000
2000
1000
g
1/min
HS 260 KS 260
0 100 150
200 250
300 350 400
450
50050
0
8000
7000
6000
5000
4000
3000
2000
1000
AS 260.1 Universalaufsatz
AS 260.5 Scheidetrichteraufsatz
Fehlermeldungen (Error codes)
Fehlermeldung
Fehler Fehlerursache
Off - LED (rot) Das Potentiometer für -Zu schnelle Veränderung
1x blinken / die Drehzahleinstellung des Drehzahlsollwertes
2 sec Pause gibt keinen Sollwert vor -Interner Gerätefehler
Off - LED (rot) Zulässige Motortempe- -Zulässiges Auflagege-
2x blinken / ratur überschritten wicht überschritten
2 sec Pause -Zulässige Umgebungs-
temperatur überschritten
Motor blockiert -Schütteltisch wird durch
äußere Einwirkung in der
Hubbewegung behindert
Lesegabelsignal nicht -Interner Gerätefehler
vorhanden
Off - LED (rot) Maximal einstellbare -Resonanzverhalten
3x blinken / Drehzahl des Gerätes des Versuchsaufbau
2 sec Pause überschritten
Off - LED (rot) Motorstillstand für Ge- -Beim Einschalten des
4x blinken / räteeinschaltroutine Gerätes muß gewährlei-
2 sec Pause (Sicherheitsabfrage) stet sein, daß der Motor
nicht gewährleistet keine Drehbewegung
mehr ausführt
Off - LED (rot) Sicherheitsrelais kann -Interner Gerätefehler
5x blinken / nicht angesteuert
2 sec Pause werden
Off - LED (rot) Der Schalter für die -Interner Gerätefehler
6x blinken / TIME-Funktion gibt
2 sec Pause keinen Sollwert vor
