5D CROSSPOINT
MEASUREMENT FOUNDATION
5D CROSSPOINT
- Если значение больше 3мм, необходимо обратиться в авторизованный сервисный центр.- Если значение больше 3мм, необходимо обратиться в авторизованный сервисный центр.

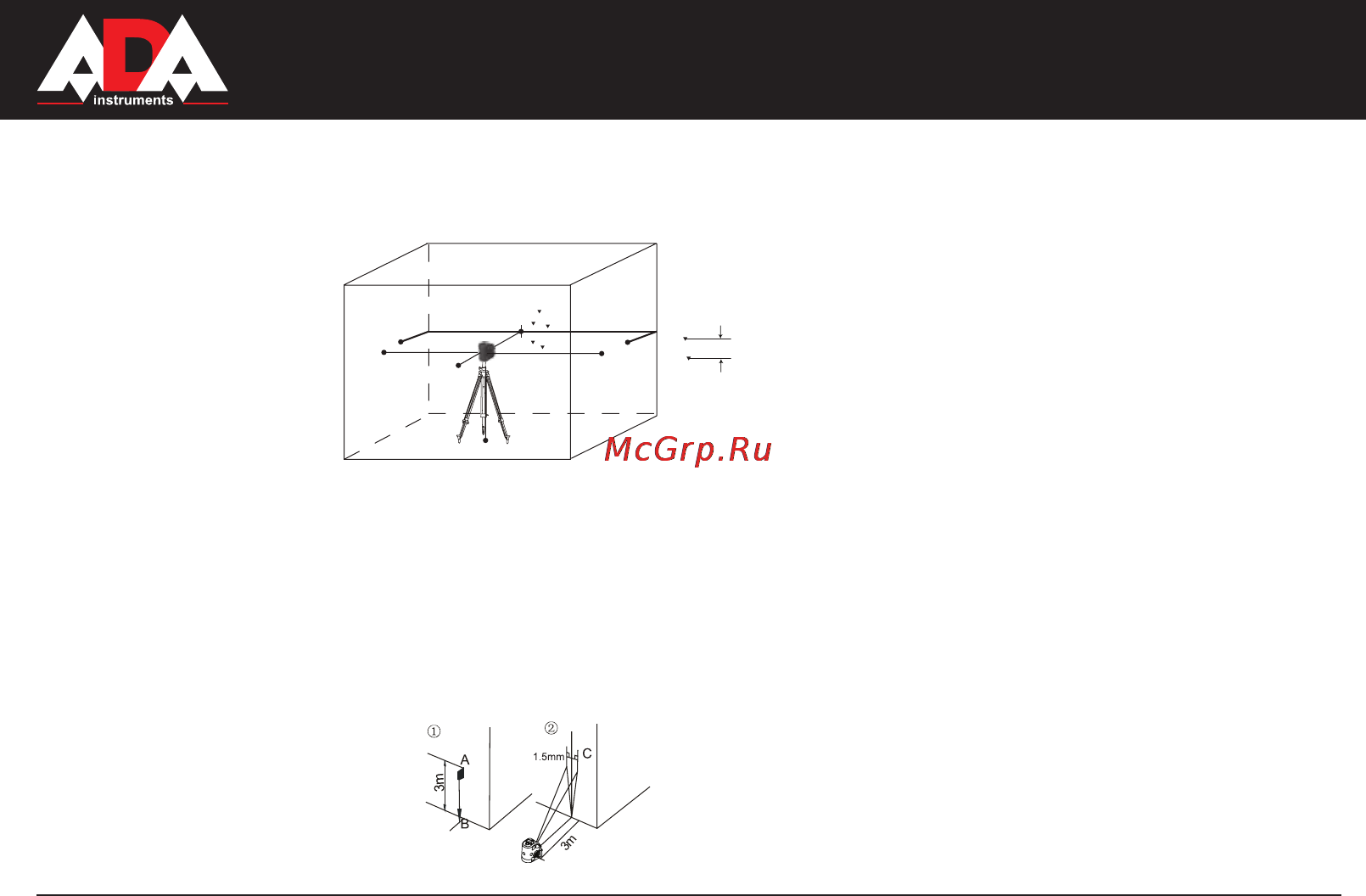

4. Проверка точности вертикальной плоскости.
- Отметьте на стене точку А на расстоянии 3м от пола (см.рис.).- Отметьте на стене точку А на расстоянии 3м от пола (см.рис.).
- �а точке А установите отвес и отметьте точку В на полу.- �а точке А установите отвес и отметьте точку В на полу.
- Расположите инструмент на расстоянии 3м от точки В.- Расположите инструмент на расстоянии 3м от точки В.
- Включите прибор и направьте вертикальный луч на точку В.- Включите прибор и направьте вертикальный луч на точку В.
-Отметьте точку С около отметки А. Проверка точности завершена, если значение между отметками А и С-Отметьте точку С около отметки А. Проверка точности завершена, если значение между отметками А и С
меньше 1,5мм.
5. Проверка точности верхней и нижней точек.Проверка точности верхней и нижней точек.
9
A
E
C
F
B
D
B’
C’
D’
E’
F’
B’
F’
