5.1. MONTAJ
Pompaların montajı için, KISIM 1 başlık 7.2 ve aşağıdaki
noktalarda belirtilen bilgileri izleyiniz:
– bazı modellerde emme çapının (pompanın cephe tarafı)
besleme çapından (pompa üst tarafı) daha büyük olduğunu
dikkate alarak uygun çap sahibi boru donanımlarını
kullanınız(bak başlık.4).
5.2. JE(S)(X) (RES.1); AG (RES.2) POMPASININ
DOLDURULMASI
DİKKAT
MOTORUN ELEKTRİKLİ TABANI TAMAMEN KAPALI OLARAK
GERÇEKLEŞTİRİLECEK İŞLEM.
a) Pompa gövdesinin üst uç kısmına yerleştirilmiş altıgen
tapayı (1-2) açınız;
b) Bir huni yardımı ile pompayı taşana kadar su ile
doldurunuz;
c) İçine hava sızmasını engellemek üzere, bloke edene kadar
altıgen tapayı yeniden sıkıştırınız
5.3. DOMESTİK BASINÇLANDIRMA GRUPLARININ
BİRLEŞTİRİLMESİ VE MONTAJI
AGA-AGC-AGE-AGF serisi pompaları, manometre, basınçölçer
(pompa gövdesine sabitlenecek) ve üç yollu rakor ile monte
edilmek üzere önceden düzenlenmiş olabilirler.
Grubun ön montajı için spesifi k bilgi kılavuzunda belirtilen
bilgileri izleyiniz.
6. ŞEMALAR VE RESİMLER
2000/14/CE YÖNERGESİNE UYGUNLUK BEYANI
Biz, via Campo Sportivo, 30 – 38023 CLES (TN), adresinde yerleşik EBARA PUMPS EUROPE S.p.A. şirketi, sayfa sonunda yer alan tabloda listelenen ürünlerimizin
2000/14/CE Yönergesi 13 sayılı maddesine ve ek V’e göre üretim dahili kontrol sürecine uygun olduklarını, sorumluluğu bize ait olarak, beyan ederiz.
Lwa (M): ses gücü seviyesi, (A ölçüsü), ölçülmüş• Lwa (G): ses gücü seviyesi, (A ölçüsü), garanti edilmiş. (sayfa sonundaki tabloya bakınız).
Mr. SHU NAGATA
President
12 January 2009
GARDEN
JES M5, JES M6, JES M8, JESX M5, JESX M6,
JESX M8, AGE 050M, AGE 060M, AGE 080M,
AGF 060M, AGF 080M, AGF 060M, AGF 080M
JEM 80, JEM 100, JEM 120, JEXM 80, JEXM
100, JEXM 120, AGA 060M, AGA 075M,
AGA 100M
JEM 150,
JEXM 150
Lwa (M) 74 dB/pW 78 dB/pW 83 dB/pW
Lwa (G) 76 dB/pW 80 dB/pW 85 dB/pW

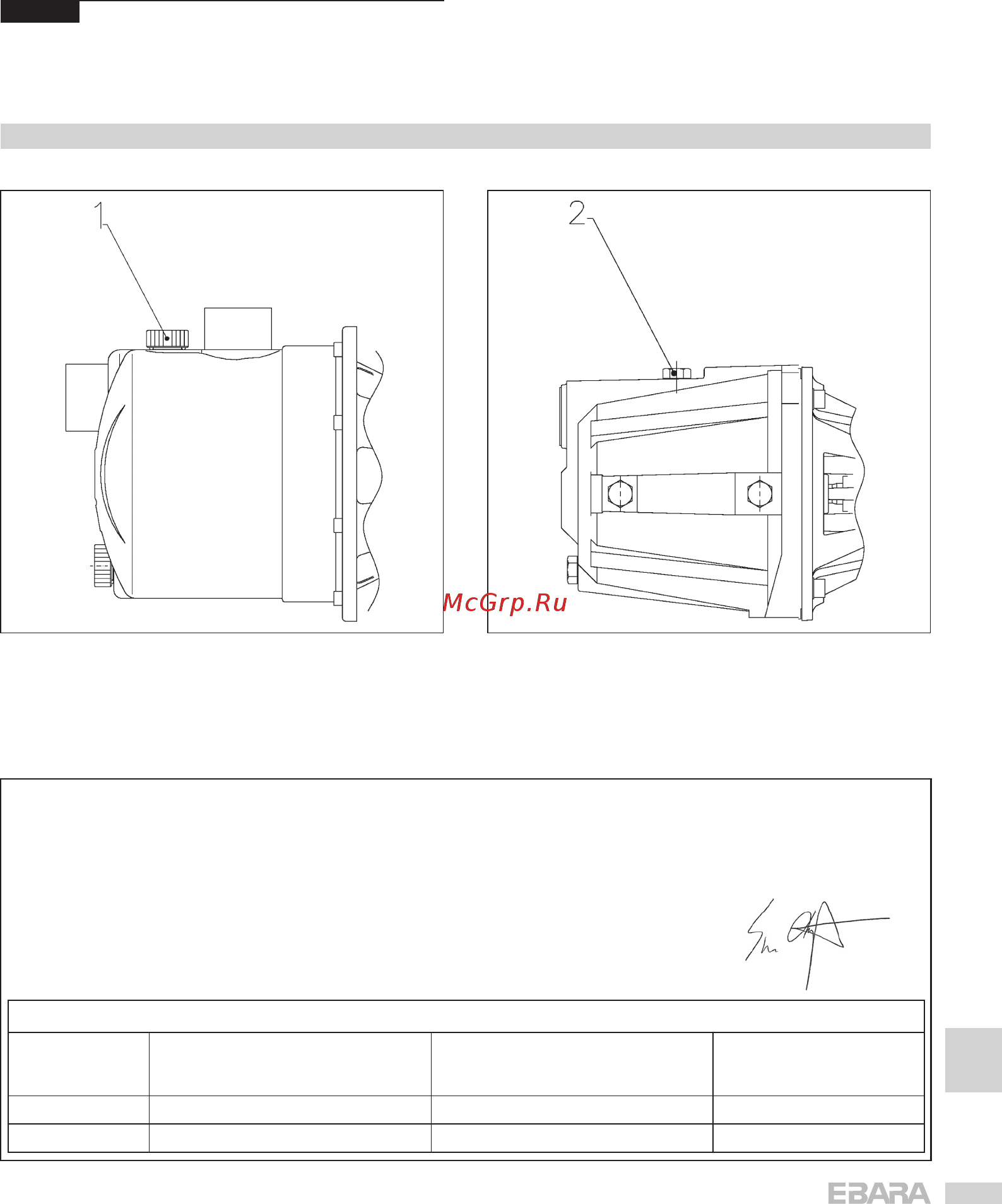

RES. 1 RES. 2
libretto_EBARA_386_nuovo.indd 33libretto_EBARA_386_nuovo.indd 33 6-02-2009 10:00:446-02-2009 10:00:44
