IKA HBC 5 control 0004127000 [24/30] Rs 232

USB

USB Micro B

USB Micro A

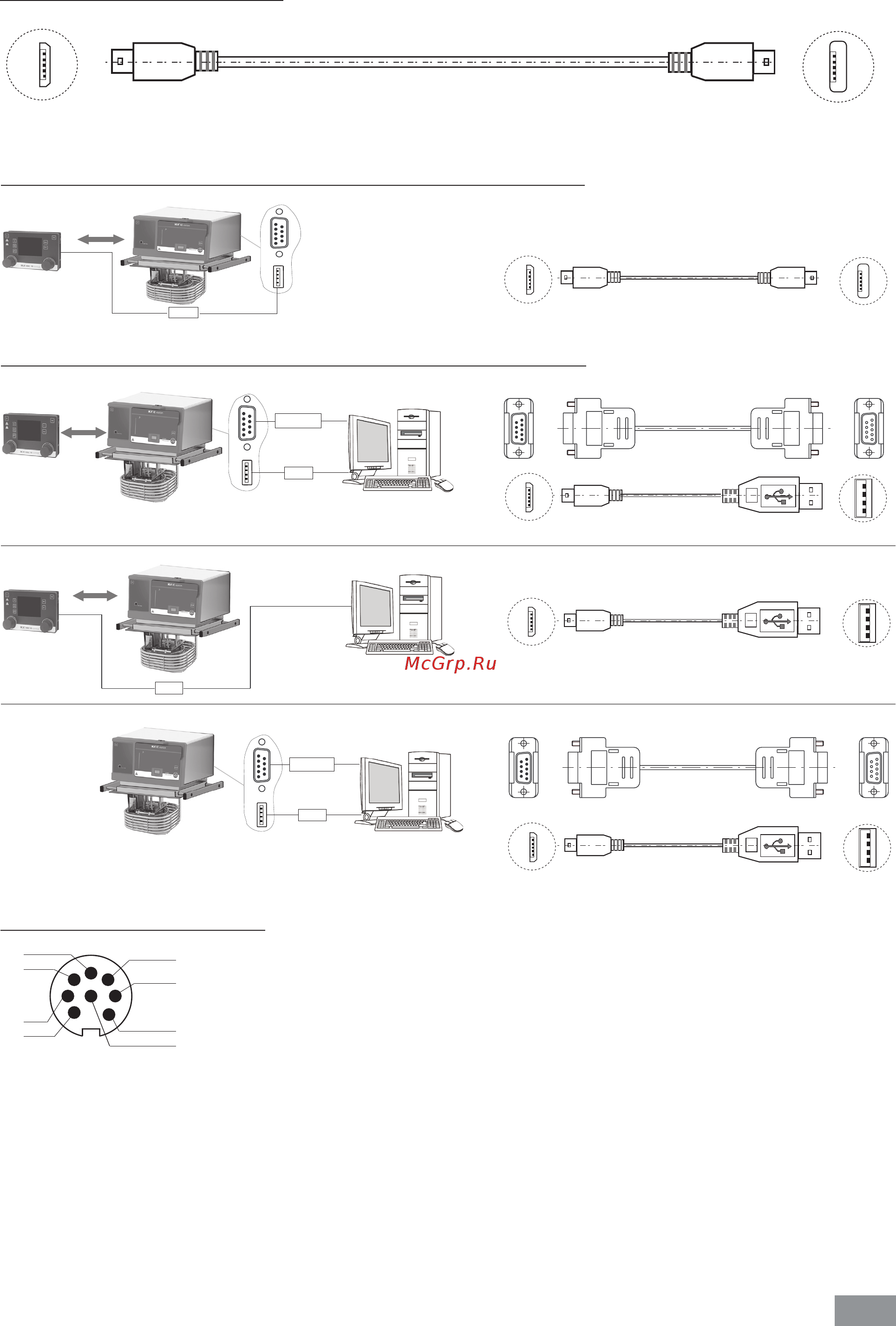

Возможность подключения пульта WiCo к устройству station:

Fig. 29

Micro B

Micro A

Возможность подключения устройства station к компьютеру:

RS 232

USB

USB A

USB Micro B

USB A

9-контактный RS 232 9-контактный RS 232

или

USB

USB A

USB Micro B

USB A

RS 232

USB

USB A

или

9-контактный RS 232 9-контактный RS 232

USB Micro B USB A

Fig. 30

Micro B

Многофункциональный разъем:

1 Выход клапана M1 + (+24 В DC/макс� 0,8 А)

2 Выход клапана M1 -

3 Выход сигнала/выключателя M2, 1 (макс� 30 В DC/AC/макс� 1 А)

4 Выход сигнала/выключателя M2, 2

5 Вход M3, в режиме ожидания + (+5 В, прим� 10 мА)

6 Вход M3, в режиме ожидания - (0 В только для режима ожидания)

7 --- (зарезервировано, не подключать!)

8 --- (зарезервировано, не подключать!)

Fig. 31

Fig. 28

USB-кабель 2.0 Micro A - Micro B:

Возможность подключения пульта WiCo к устройству station:

USB Micro B

USB Micro A
