во внешней системе к разъемам M 16 x 1 в соот-
ветствии с обозначениями IN и OUT напрямую
или через штуцеры�
- Привинтите штуцеры с накидными гайками к разъ-
емам IN и OUT� Наденьте шланги (Ду 12) на штуце-
ры� Зафиксируйте шланги с помощью подходящих
хомутов�
Примечание. Учитывайте диапазон температур, при
котором можно использовать шланги� Для горячих
жидкостей мы рекомендуем шланги IKA
®
LT 5.20
Если внешняя система не требуется, закройте разъ-
емы IN и OUT с помощью имеющихся накидных гаек
и резьбовых пробок�

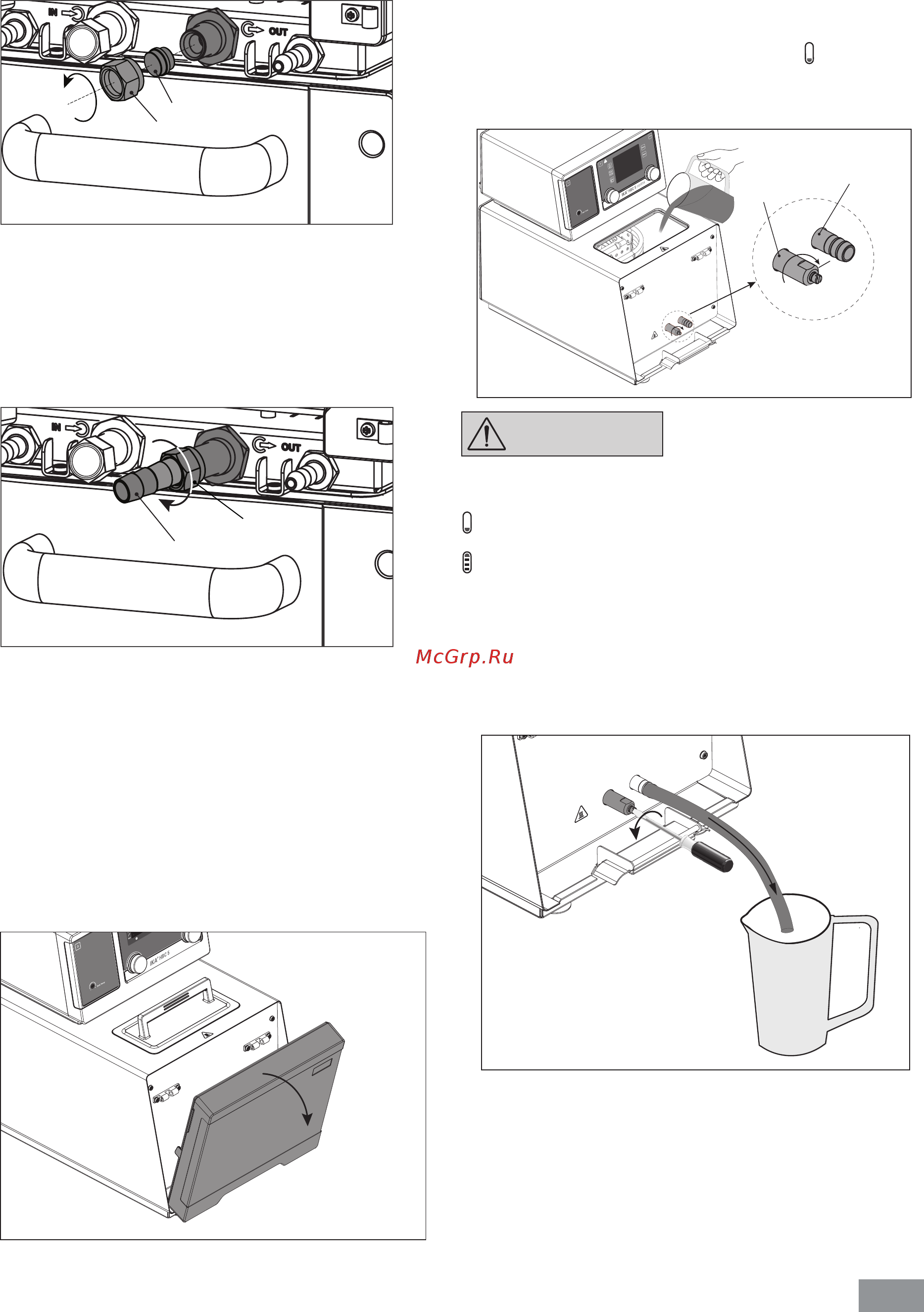

• Заполнение и опорожнение:
- Перед заполнением ванны жидкостью откройте
переднюю панель, как показано на следующем
рисунке�
Резьбовая пробка
Накидные гайки
Fig. 8
Штуцер
Накидные гайки
Fig. 9
control
Fig. 10
Fig. 11
- Убедитесь, что закрыт сливной вентиль (конечное по-
ложение по часовой стрелке, см� Fig. 11)�
Внимание! Соблюдайте указания, приведенные в
главе «Ввод в эксплуатацию»�
- Вставьте сетевой штекер в розетку и включите прибор
с помощью сетевого выключателя (2)�
- Значок низкого уровня заполнения ( ) появляется
на дисплее Wireless Controller (WiCo)�
- Откройте крышку (16) и залейте жидкость в ванну�
Сливной
вентиль
Сливной
штуцер
Конечное
положение
Примечание. Учитывайте
сообщения об уровне запол-
нения, которые появляются
на дисплее:
ВНИМАНИЕ
• Подсоединение трубопровода/шлангов:
- Снимите накидные гайки и резьбовые пробки с разъ-
емов для подключения насоса с обозначениями IN
(8) и OUT (9), используя гаечный ключ�
- Подсоедините шланги для циркуляции жидкости
Низкий уровень заполнения
Высокий уровень заполнения
- Для слива жидкости из ванны подсоедините шланг к
сливному штуцеру и поверните сливной вентиль про-
тив часовой стрелки с помощью шлицевой отвертки�
(См� пункт «Уровень жидкости» в разделе «Работа с
Wireless Controller (WiCo)»�)
Fig. 12
