Fig. 9b

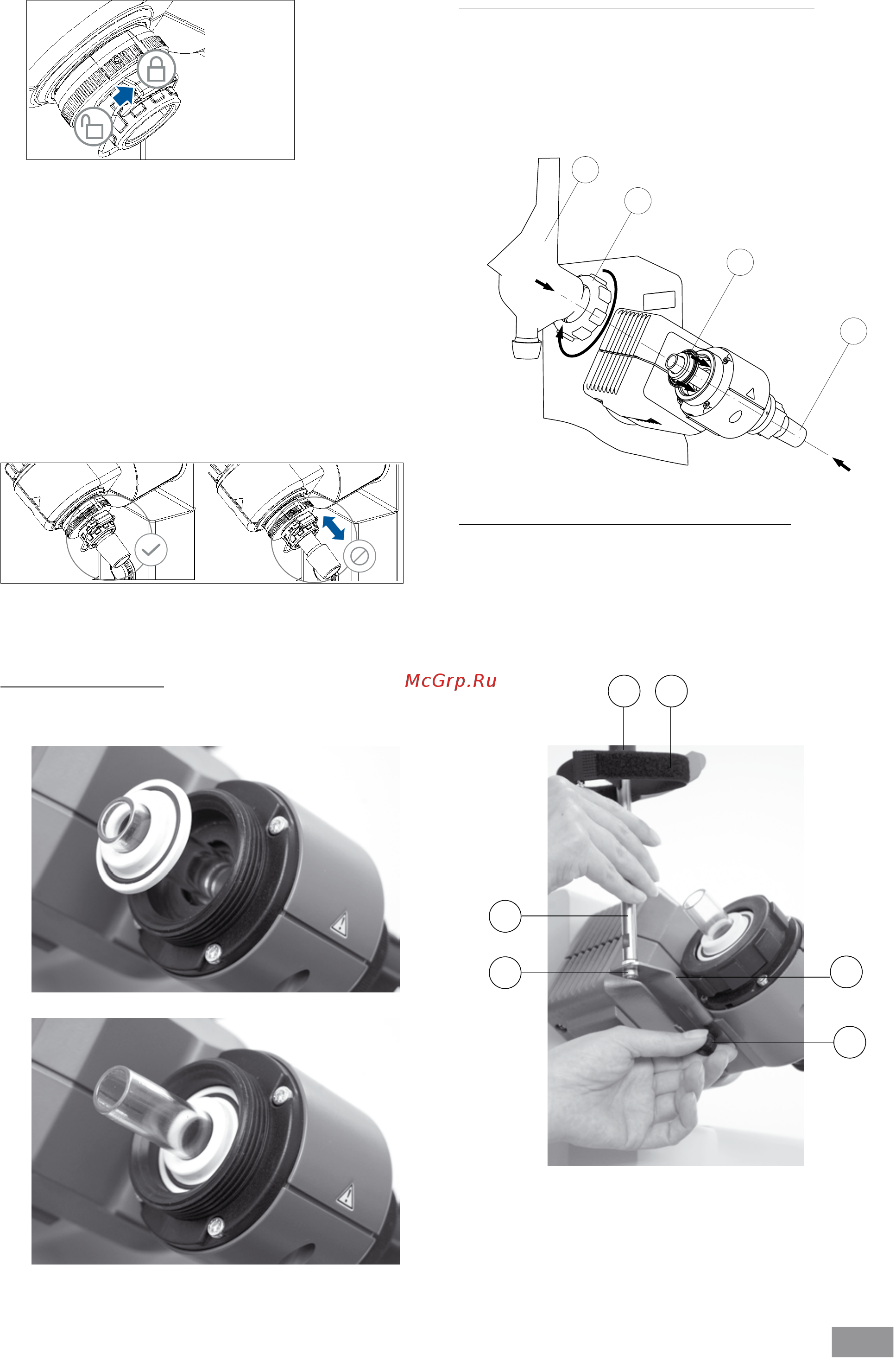

Erstinbetriebnahme - Montage der Dichtung RV 10.8001

 Dampfdurchführungsrohr einsetzen (1).

 Dichtung RV 10.8001 einsetzen (2).

 K Überwurfmutter (3b) über den Flansch des Kühlers (3a) schieben.

 Ringfeder (3c) ebenfalls über den Flansch des Kühlers (3a) schieben

 Kühlers (3a) auf die Dichtung (2) aufsetzen.

 Überwurfmutter handfest anziehen (3b).

Hinweis: Beachten Sie die Montageanleitung des Glassatzes.

Montage Kühlersicherung des vertikalen Glassatzes

 Montieren Sie die Kühlersicherung gemäß der Abbildung (Fig. 12).

 Montieren Sie das Blech (I) mit der Rändelschraube (J).

 Stecken Sie den Stativstab (L) auf das Blech (I) und fixieren Sie es mit

der Mutter (K).

 Bringen Sie den Gummischutz (M) an.

 Befestigen Sie das Klettband (N) am Stativstab (L).

 Sichern Sie den vertikalen Glassatz mit dem Klettband (N).

Kühlerdichtung einsetzen

 Setzen Sie die Kühlerdichtung RV 10.8001 in die Kühleraufnahme und

montieren Sie nun den Glassatz entsprechend seiner Montageanlei-

tung an das Gerät (Fig. 11 a,b und c ).

Fig. 10

Fig. 11a

Fig. 11b

Fig. 11c

Fig. 12

M N

 Entriegeln Sie die Arretierung, indem Sie sie entsprechend der

Markierung um 60° gegen den Uhrzeigersinn drehen. Die rote

Markierung muss sichtbar sein.

 Führen Sie das Dampfdurchführungsrohr bis auf Anschlag ein.

 Verriegeln Sie anschließend diese Arretierung durch Drehen um

60° im Uhrzeigersinn.



Wenn Sie den Verriegelungsknopf zum Anschlag geschoben haben,

muss die rote Markierung verdeckt und nicht mehr sichtbar sein.

 Das Dampfdurchführungsrohr darf nicht herausgezogen werden

können!

 Überprüfen Sie die axiale Arretierung des

Dampfdurchführungsrohres.

 Halten Sie die rote Markierung verdeckt.
