12

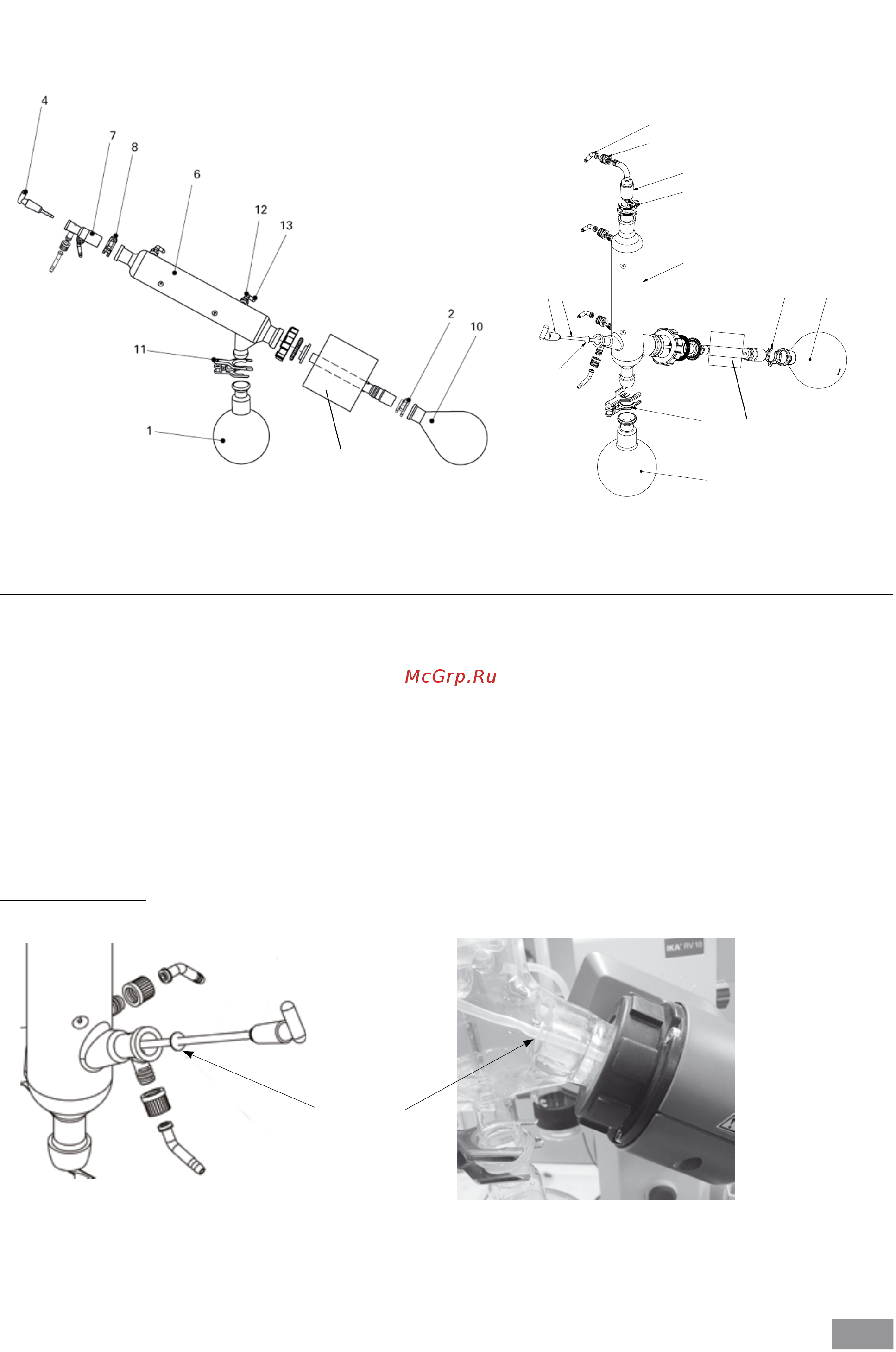

Montage Glassatz
Pos. Bezeichnung Menge Menge
Glassatz diagonal Glassatz vertikal
1 Auffangkolben 1 1
2 Klemme NS 29 Edelstahl 1 1
4 Absperrhahn 1 1
5 Rohr - 1
6 Kühler 1 Diagonalkühler 1 Vertikalkühler
7 Anschluss 1 Einleithülse 1 Vakuumanschluss
8 Klemme NS 29, Kuststoff 1 1
10 Verdampferkolben 1000 ml 1 1
11 Kugelschliff-Klammer RV 05.10 1 1
12 Schraubverbindung Kappe 4 4
13 Schlauchanschluss 4 4
18 Scheibe - 1
7
8
13 (4x)
12 (4x)
6
18
5
4
1
11
10
2
Glassatz
RV 10.2 diagonal
RV 10.20 diagonal, beschichtet
Glassatz
RV 10.1 vertikal
RV 10.10 vertikal, beschichtet
Rotationsantrieb
Rotationsantrieb
Montage der Scheibe
Tropfkante
Hinweis: Achten Sie auf die korrekte Lage der Scheibe.
