IKA C 1.30 0004500900 [4/20] Aufstellen des gerätes

Auspacken

•Auspacken

- Packen Sie das Gerät vorsichtig aus

- Nehmen Sie bei Beschädigungen sofort den Tatbestand auf

(Post, Bahn oder Spedition).

•Lieferumfang

a) Grundplatte

b) Gaswaschﬂasche

c) GL - Verschraubung

d) Druckschlauch

e) Ablassschlauch

g) Gabelschlüssel

h) O-Ring-Set

i) Betriebsanleitung

}

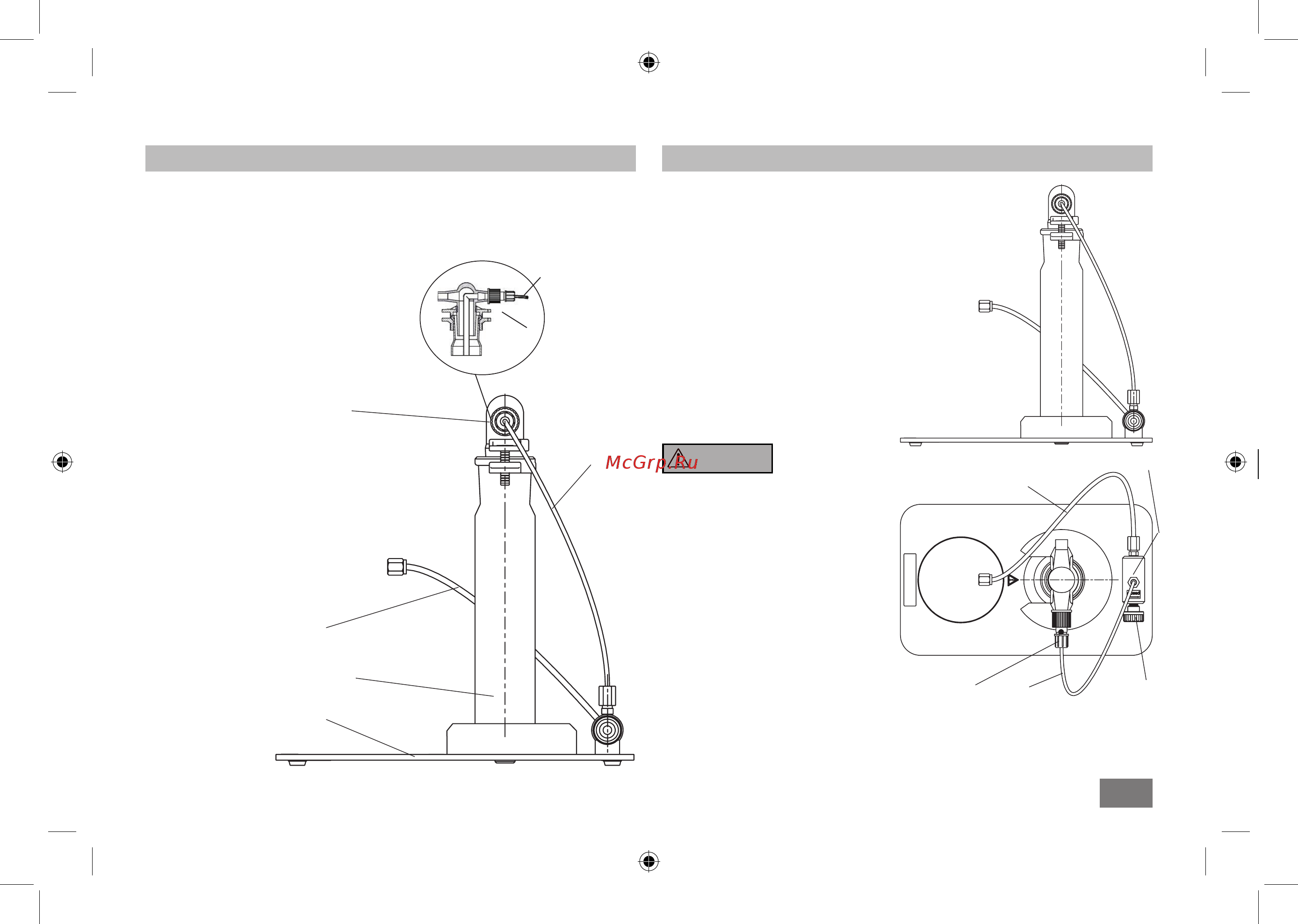

Aufstellen des Gerätes

Die Entlüftungsstation wird auf einer

waagerechten Unterlage aufgestellt

und die Gaswaschﬂasche bis auf

Anschlag in den Gaswaschﬂaschen-

halter eingeschoben.

Schließen Sie den Ablassschlauch (e)

gemäß Abbildung an das Drosselventil (m)

und an die GL-Verschraubung (c)

der Waschﬂasche an.

Durch Zudrehen der GL-Verschraubung

wird der Schlauch ﬁxiert.

Befestigen Sie

nun den Druck-

schlauch (d)

am C 1. Trennen Sie dazu den

ﬂexiblen Entlüftungsschlauch

von der Verschraubung SW 10.

Die Kapillare und die Verschrau-

bung SW 10 verbleiben am C1.

Alle Verschraubungen werden

mit dem im Lieferumfang

enthaltenen Gabelschlüssel

SW10 angezogen

(1/4 Umdrehung).

WARNUNG
