Спрут 7.0 – Сервер, Спрут 7.0 – Монитор. Руководство пользователя
© ООО «ГАЛА-Электроник», 2011
Стр. 15 из 124
Пункт меню
Описание
Кнопки
панели
управления
«Горячие» клавиши
Сетка
Включить/отключить отображение
сетки в таблице мониторинга
каналов.
–
Alt+G
Уровень сигнала
Установить режим отображения
уровня сигнала в каналах.
–
Ctrl+D – установить
цифровой режим
отображения
Ctrl+G – установить
графический режим
отображения
?
Вызов справки
Вызов справки по программному
комплексу СПРУТ-7
–
F1
Информация о
состояниях каналов
Отображение записей о возможных
состояниях каналов
–
Информация о ключе
Отображение информации о
разрешенных опциях
–
О программе
Отображение сведений о
разработчике и версии программы.
–
–
Пункты главного меню частично дублируются пунктами контекстного меню, которое вызывается при
щелчке по правой кнопке мыши в активном окне Монитора. В строке состояния отображается текущее
состояние базы данных , а также вид соединения с Сервером: локальное или удаленное.
В таблице мониторинга отображается текущее состояние всех каналов комплекса. Подробнее об
оперативном мониторинге работы каналов см. Оперативный мониторинг работы каналов.

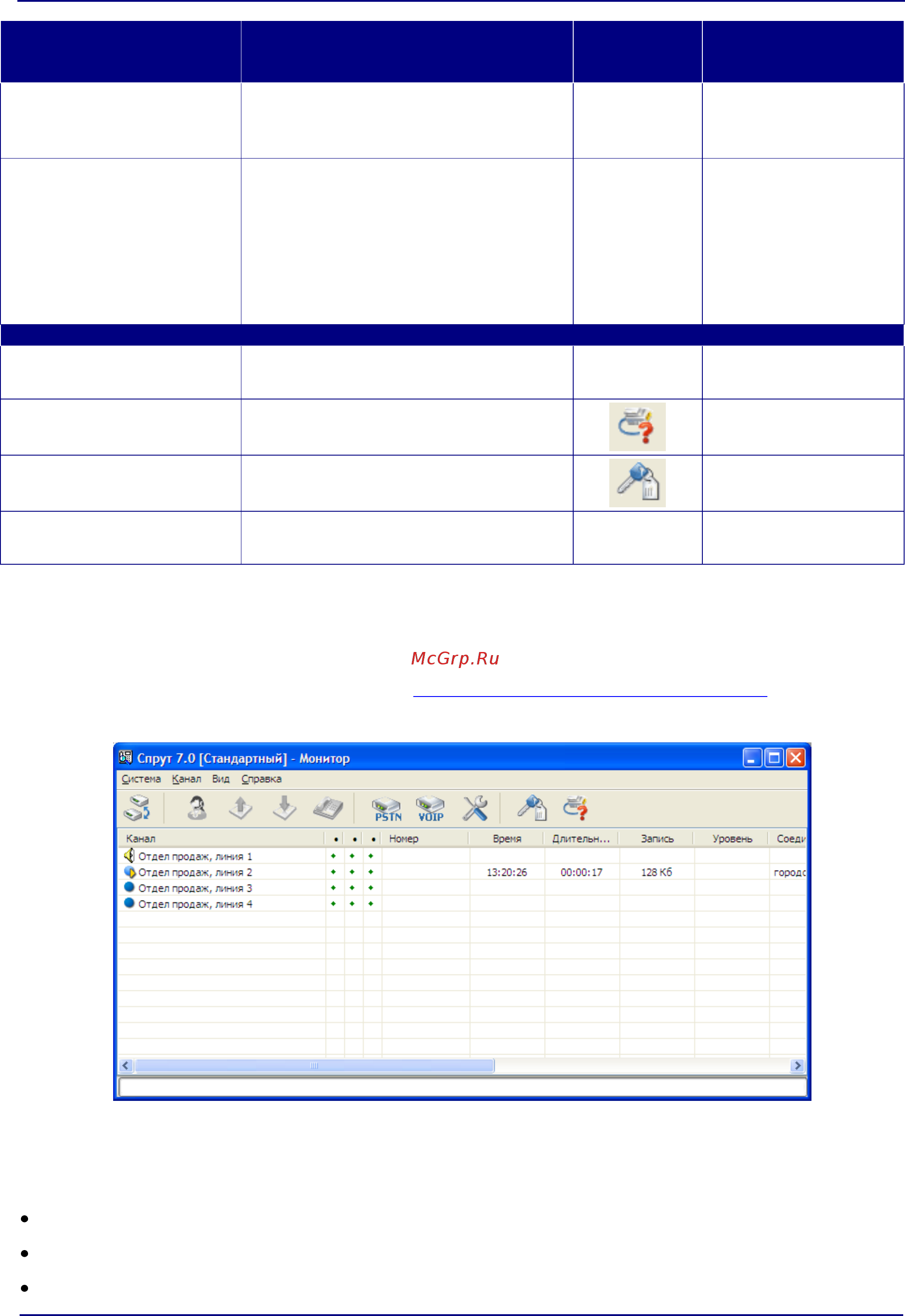

Примерно так выглядит главное окно в процессе эксплуатации комплекса:
7.2 Интерфейс окна мониторинга VoIP
Составными частями окна мониторинга VoIP являются:
Главное меню
Панель управления
Таблица мониторинга каналов
