Спрут 7.0 – Сервер, Спрут 7.0 – Монитор. Руководство пользователя
© ООО «ГАЛА-Электроник», 2011
Стр. 73 из 124
19 Настройка линий ISDN
Комплекс Спрут 7.0 поддерживает обработку цифровых телефонных линий ISDN. Настройка параметров
линий ISDN производится также в Менеджере устройств:

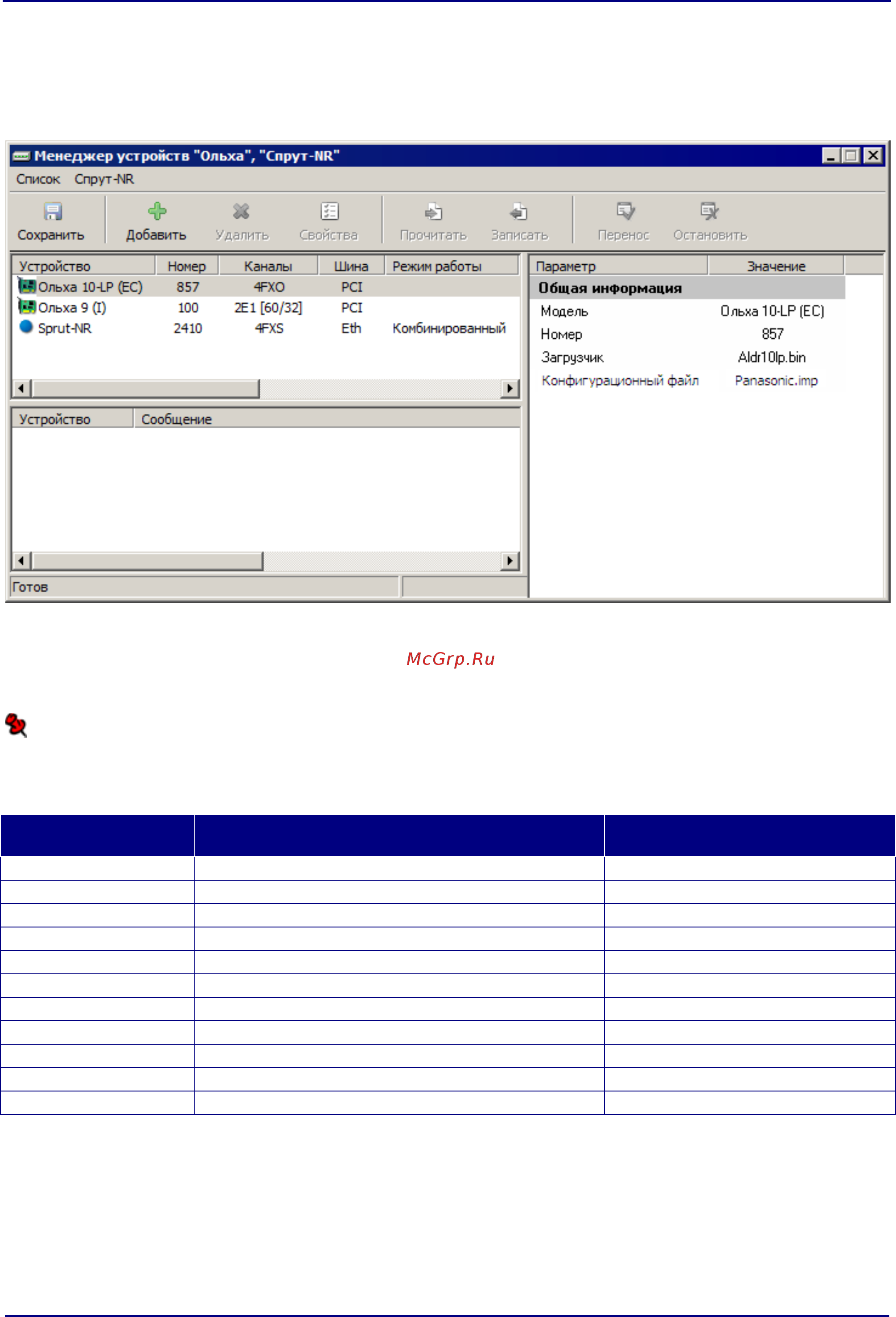

Рис.39. Настройки для платы с ISDN
Для того чтобы настроить Спрут 7.0 на тот или иной тип мини-АТС, необходимо выбрать в поле
Загрузчик специальный загрузочный файл к плате «Ольха».
Внимание!
Если Ваша мини-АТС отсутствует в приведенном ниже списке, обратитесь к разработчику.
Табл.24. Имена загрузочных файлов и их соответствие каждому из типов мини-АТС
Имя загрузочного
файла
Тип мини-АТС
Способ подключения
телефона
test.c0
Тестовый загрузчик для плат Ольха-2/ISDN
-
test1.c5
Тестовый загрузчик для плат Ольха-10/ISDN
-
2def00.c5
AT&T Definity
1 пара
2eri00.c5
Ericsson
1 пара
2euro.c5
Euro
1 пара
2hic00.c5
Hicom 150
1 пара
2hic30x.c5
Hicom 30x
1 пара
2mrd00.c5
Meridian (Telrad)
1 пара
2sms00.c5
Siemens
1 пара
4tlr02.c5
Telrad
2 пары
a9isdn-t.c7
Тестовый загрузчик для плат Ольха-9/ISDN
-
