6
Устранение неполадок 103
6
6
6
6
6
6
6
6
6
6
6
Примечание:
❏ Печать дампа данных предназначена только для компьютеров
на базе DOS.
❏ Перед запуском режима печати дампа данных приготовьте лист
бумаги формата A4.
❏ Всегда закрывайте крышку принтера перед печатью. Если
крышка открыта, печать невозможна.
Напечатайте дамп данных.
1. Выключите принтер.
c
Предостережение:
После каждого отключения принтера подождите не менее
пяти секунд перед его включением, иначе вы можете
повредить принтер.
2. Включите принтер, одновременно удерживая кнопку Offline
(Автономно), чтобы включить режим печати дампа данных.
3. Откройте приложение и отправьте задание печати на принтер.

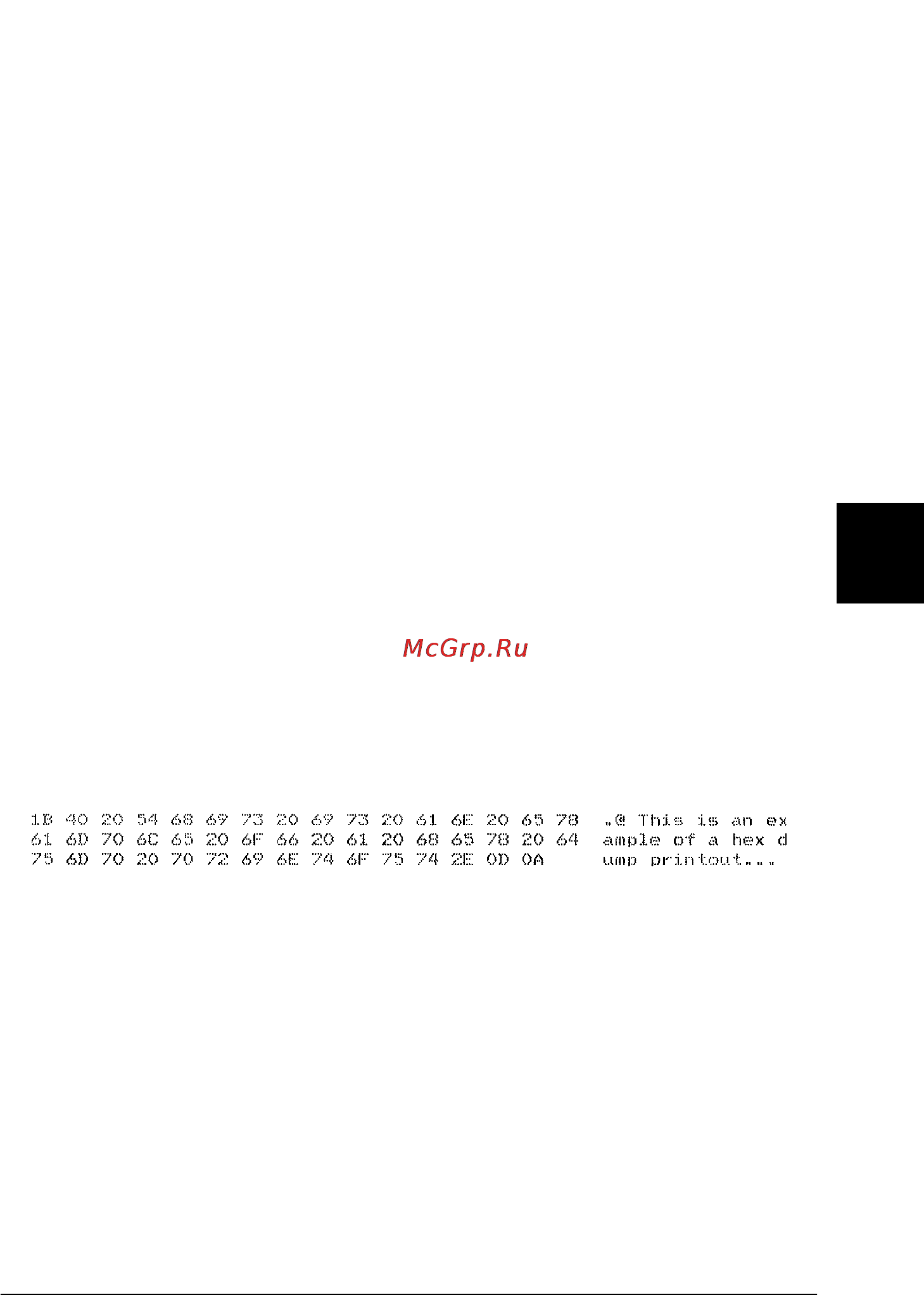

Принтер напечатает все полученные коды в
шестнадцатеричном формате.
Сравнивая символы в правом столбце с шестнадцатеричными
кодами, можно проверить, какие коды получил принтер.
Печатаемые символы выводятся в правый столбец как символы
ASCII. Непечатаемые символы, например, управляющие коды,
представлены точками.
c
Предостережение:
Не выключайте принтер во время печати шестнадцатеричного
дампа. Всегда нажимайте на кнопку
Offline (Автономно)
, чтобы
приостановить печать. Затем выключайте принтер.
