Спрут 7.0 – Сервер, Спрут 7.0 – Монитор. Руководство пользователя
Стр. 42 из 124
© ООО «ГАЛА-Электроник», 2011
15 Устройства компьютерной телефонии «Ольха»
15.1 Назначение
Если стоит задача записывать аналоговые или цифровые линии, то аппаратной частью комплекса
Спрут 7.0 являются устройства компьютерной телефонии «Ольха». В зависимости от требований
заказчика и набора функциональных возможностей могут быть реализованы в виде специализированных
компьютерных плат или внешних устройств. Устройства поддерживают интерфейсы FXO, FXS, ISDN,
E1. Подробная информация о настройке их параметров мониторинга приведена в последующих главах
настоящего руководства – следует внимательно ознакомиться с ними для корректной работы с
устройствами.
15.2 Программно-аппаратное обеспечение устройств «Ольха»
При поставке устройства «Ольха» сопровождаются комплектом необходимых драйверов и библиотек.
Менеджер устройств показывает информацию о конфигурации комплекса, установленных платах или
внешних устройствах, драйверах и библиотеках.

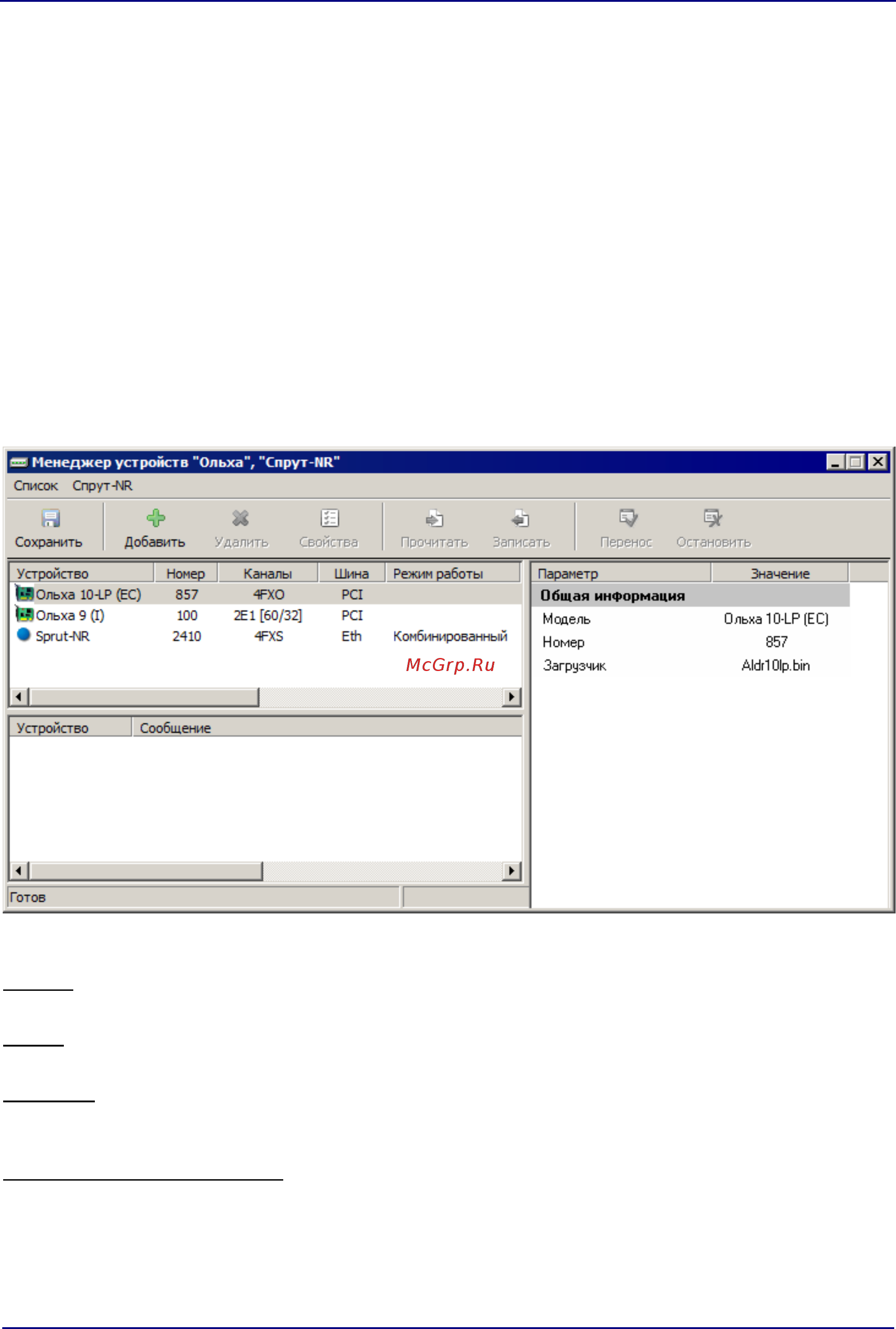

Рис.20. Форма настроек «Оборудование»
Модель
Параметр Модель содержит информацию о модели платы.
Номер
Параметр Номер содержит информацию о серийном номере платы.
Загрузчик
Параметр Загрузчик указывает какое программное обеспечение используется в качестве загрузчика для
выбранной платы.
Конфигурационный IMP-файл
Параметр Конфигурационный IMP-файл указывает какое программное обеспечение поддержки линий
ISDN используется для выбранной платы.
Драйверы устройств «Ольха» и дополнительные библиотеки периодически обновляются
разработчиками: добавляются новые процедуры, совершенствуется работа существующих функций.
