ЗАМЕНА УПЛОТНЕНИЯ СЕПАРАТОРА

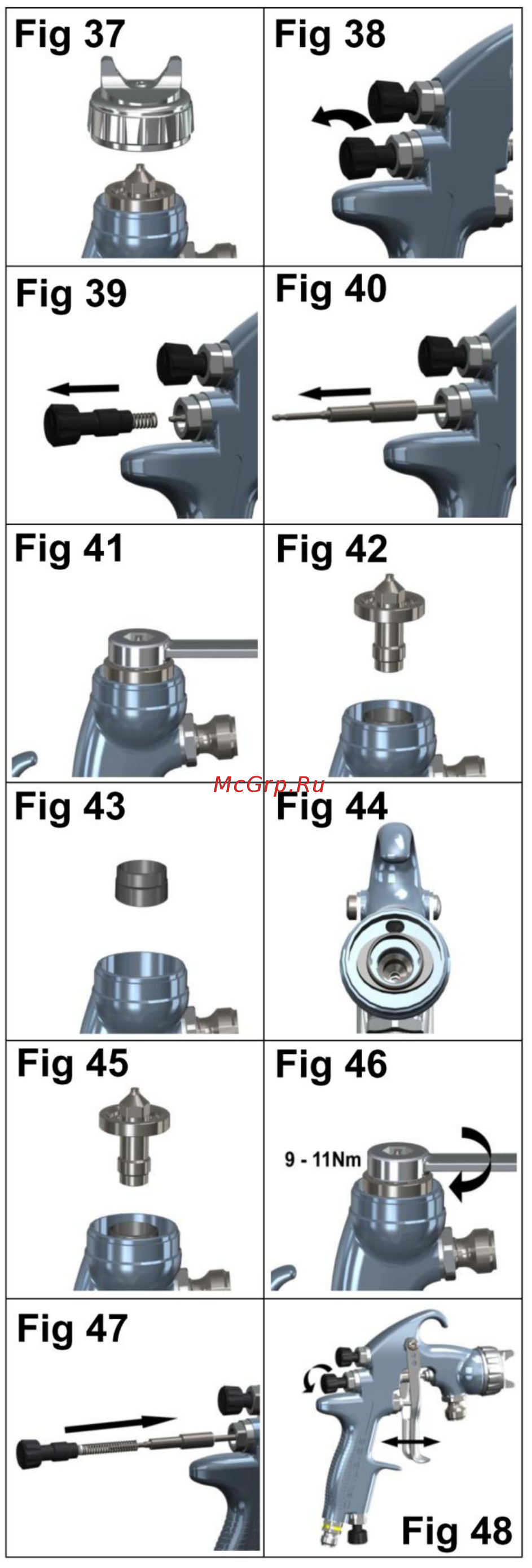

1. Снимите крышку воздушной системы и стопорное

кольцо. (См. рис. 37.)

2. Снимите ручку регулировки подачи жидкости, пружину

и пружинную подушку. (См. рис. 38 и рис. 39.)

3. Извлеките жидкостную иглу из корпуса

краскораспылителя. (См. рис. 40.)

4. Снимите жидкостное сопло с помощью гаечного ключа

10 мм (59). (См. рис. 41 и рис. 42.)

5. Снимите сепаратор. (См. рис. 43.)

6. При необходимости с помощью мягкой щетки очистите

лицевую поверхность краскораспылителя, а также

жидкостное сопло, крышку воздушной системы и

стопорное кольцо.

7. Установите новое уплотнение сепаратора на лицевой

поверхности краскораспылителя, убедившись в том, что

эллиптическая сторона уплотнения попала в углубление

в краскораспылителе. (См. рис. 44.)

8. Установите жидкостное сопло, крышку воздушной

системы и стопорное кольцо. Закрутите жидкостное

сопло с моментом 9–11 Нм (80–100 фунт.дюйм).

Избегайте чрезмерного затягивания жидкостного сопла.

(См. рис. 45, рис. 46 и рис. 37.)

9. Вставьте жидкостную иглу на всю длину в корпус

краскораспылителя, посадив ее в жидкостном сопле. (См.

рис. 47.)

10. Повторно соберите пружину иглы, пружинную подушку

и ручку регулировки подачи жидкости. (См. рис. 47.)

11. Полностью запустите краскораспылитель и ввинтите

до упора ручку регулировки подачи жидкости.

Вывинтите ее на 3 оборота, после чего будет

обеспечен полный ход иглы краскораспылителя.

12. 3апустите краскораспылитель несколько раз для

проверки правильности его работы. (См. рис. 48.)
