Devilbiss Advance HD ADV-P513-10 [9/17] Замена и техническое обслуживание деталей

Замена и техническое

обслуживание деталей

ИНСТРУКЦИЯ ПО ИСПОЛЬЗОВАНИЮ ВОЗДУШНОГО

КЛАПАНА

Обслуживание воздушного клапана

Основания для обслуживания воздушного клапана:

A) Неправильное функционирование воздушного

клапана (возможная потребность в очистке).

B) Текущее техническое обслуживание.

C) Утечка воздуха (рекомендуется замена, см. стр.

10).

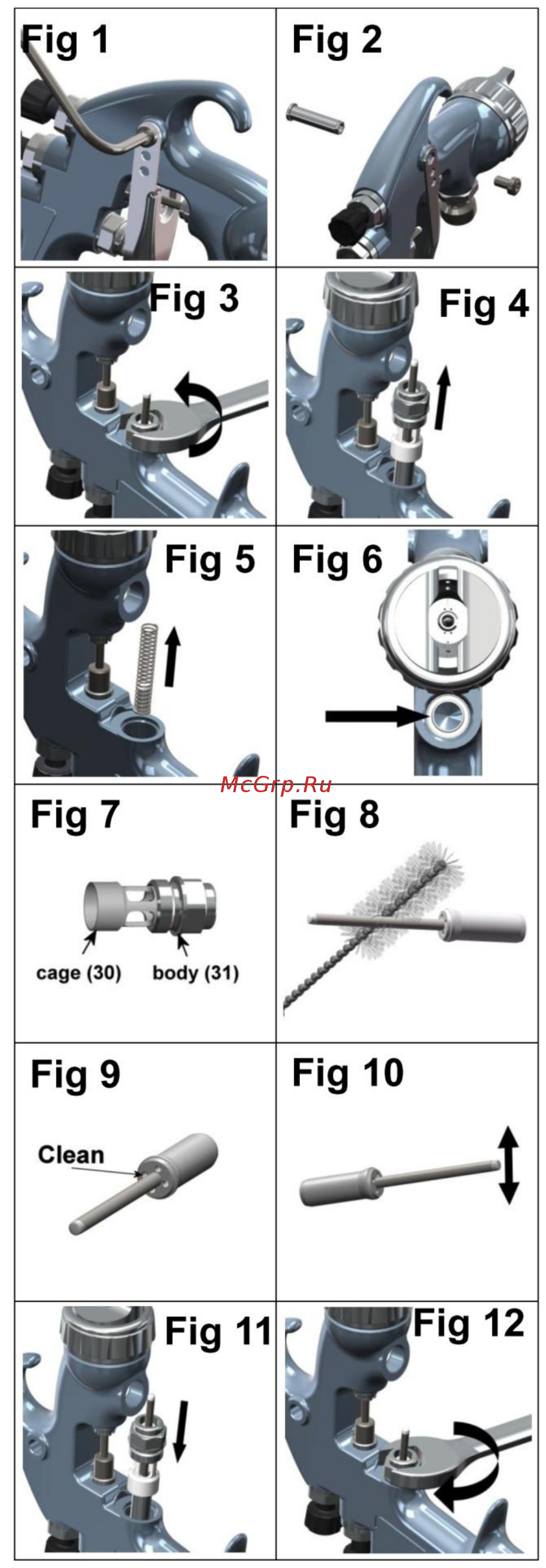

1. Перед тем, как снимать воздушный клапан, снимите

переходник впуска жидкости. (См. рис. 49 – 52, стр. 13).

2. Снимите пусковое устройство с помощью

поставляемого инструмента (47) или ключа TORX

T20. (См. рис. 1 и рис. 2.)

3. Вывинтите воздушный клапан с помощью гаечного

ключа на 14 мм (59). (См. рис. 3.)

4. Выньте воздушный клапан, взяв его за шток. (См. рис.

4.)

5. Снимите пружину с пружинной подушкой. (См. рис. 5.)

6. НЕ ВЫНИМАЙТЕ ЗАДНЕЕ УПЛОТНЕНИЕ (35) ИЗ

КОРПУСА КРАСКОРАСПЫЛИТЕЛЯ. (См. рис. 6.)

7. НЕ ВЫНИМАЙТЕ ПЛАСТМАССОВУЮ ОБОЙМУ ИЗ

КОРПУСА ВОЗДУШНОГО КЛАПАНА – ЭТО МОЖЕТ

ПРИВЕСТИ К ЕЕ ПОВРЕЖДЕНИЮ. (См. рис. 7.)

8. ПРОИЗВЕДИТЕ ОЧИСТКУ.

a. Удалите все наросты краски. (См. рис. 8.)

b. Все 4 отверстия тарелки должны быть чистыми.

(См. рис. 9.)

c. Шток должен свободно перемещаться в тарелке.

(См. рис. 10.)

d. Шток должен перемещаться в отверстии обоймы

с небольшим сопротивлением (из-за уплотнения).

e. Заднее уплотнение должно выглядеть чистым и

находиться на своем месте в отверстии. (См. рис. 6.)

f. Если какое-либо из вышеприведенных

требований не может быть выполнено, замените

воздушный клапан. (См. раздел «Замена

воздушного клапана» на стр. 10.)

9. Замените пружину, следя за тем, чтобы сначала

вошел конец с пластмассовым вкладышем

подшипника. (См. рис. 5.)

10. Вставьте узел воздушного клапана в

краскораспылитель и осторожно пропустите его над

пружиной и через заднее уплотнение. (См. рис. 11.)

11. Затяните узел воздушного клапана сначала от руки, а

затем с помощью гаечного ключа на 14 мм (59).

(См. рис. 12 и рис. 3.)

12. Замените пусковое устройство. (См. рис. 2 и рис. 1.)

13. Если через краскораспылитель происходит утечка воздуха, то может потребоваться замена воздушного

клапана. (См. раздел «Замена воздушного клапана».)
