Devilbiss Advance HD ADV-G470-28 [10/16] Замена воздушного клапана

Замена воздушного клапана

Основания для замены воздушного клапана:

A) Утечка воздуха через краскораспылитель.

B) Неправильная работа воздушного клапана.

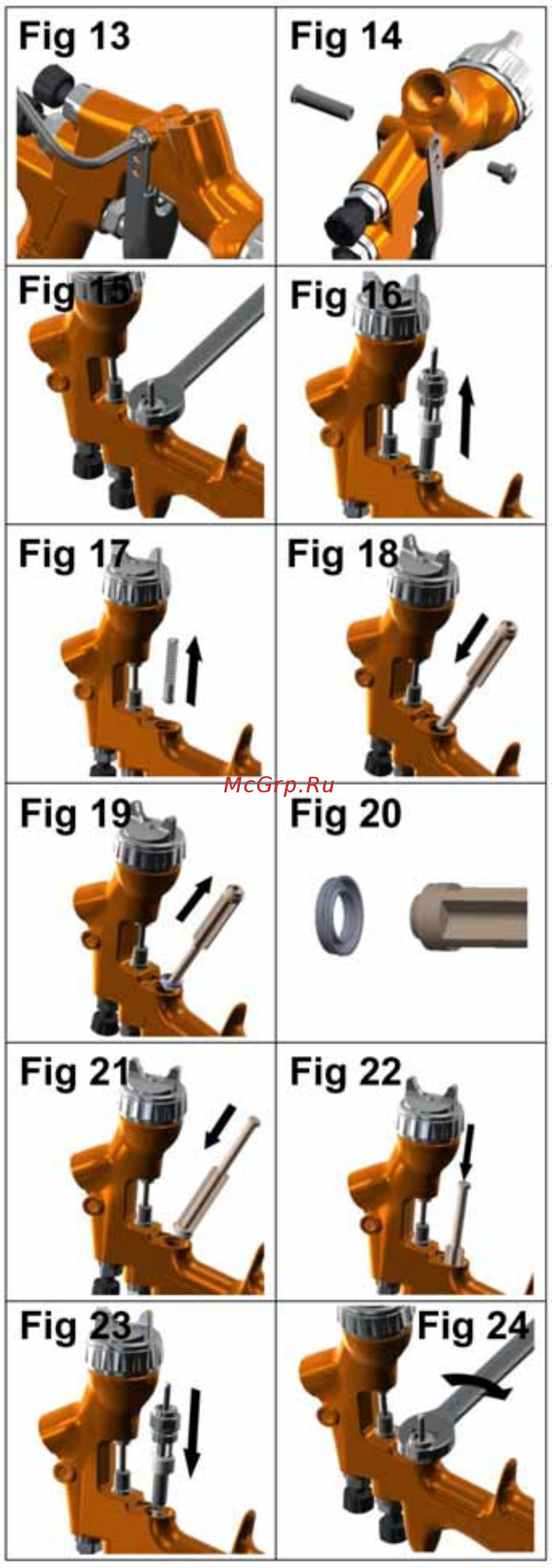

1. Снимите пусковое устройство с помощью гаечного

ключа (57) или ключа TORX (T20), входящих в

ремонтный комплект. (См. рис. 13 и рис. 14.)

2. Вывинтите воздушный клапан с помощью гаечного

ключа на 14 мм (59). (См. рис. 15.)

3. Выньте воздушный клапан, взяв его

за шток.

(См. рис. 16.)

4. Снимите пружину с пружинной подушкой. (См. рис.

17.)

5. Извлеките заднее уплотнение с помощью

ремонтного инструмента (56). (См. рис. 18 и рис. 19.)

6. Очистите отверстия воздушного клапана в корпусе

краскораспылителя с помощью щетки, входящей в

поставляемый ремонтный комплект.

7. Установите новое заднее уплотнение на ремонтный

инструмент (56) так, чтобы пазы были

подогнаны к

форме ремонтного инструмента. (См. рис. 20.)

8. Вставьте заднее уплотнение с усилием в отверстие

до буртика с помощью ремонтного инструмента.

(См. рис. 21 и рис. 22.)

9. Вставьте новую пружину, следя за тем, чтобы

сначала вошел конец с пластмассовым вкладышем

подшипника. (См. рис. 17.)

10. Вставьте узел воздушного клапана в

краскораспылитель и осторожно

пропустите его над

пружиной и через заднее уплотнение. (См. рис. 23.)

11. Затяните узел воздушного клапана сначала от руки,

а затем с помощью гаечного ключа на 14 мм (59).

(См. рис. 24 и рис. 15.)

12. Замените пусковое устройство. (См. рис. 14 и рис.

13.)
