Devilbiss Advance HD ADV-G470-28 [11/16] Замена и техническое обслуживание деталей

Замена и техническое

обслуживание деталей

УПЛОТНЕНИЕ ИГЛЫ

ИНСТРУКЦИЯ ПО ЗАМЕНЕ

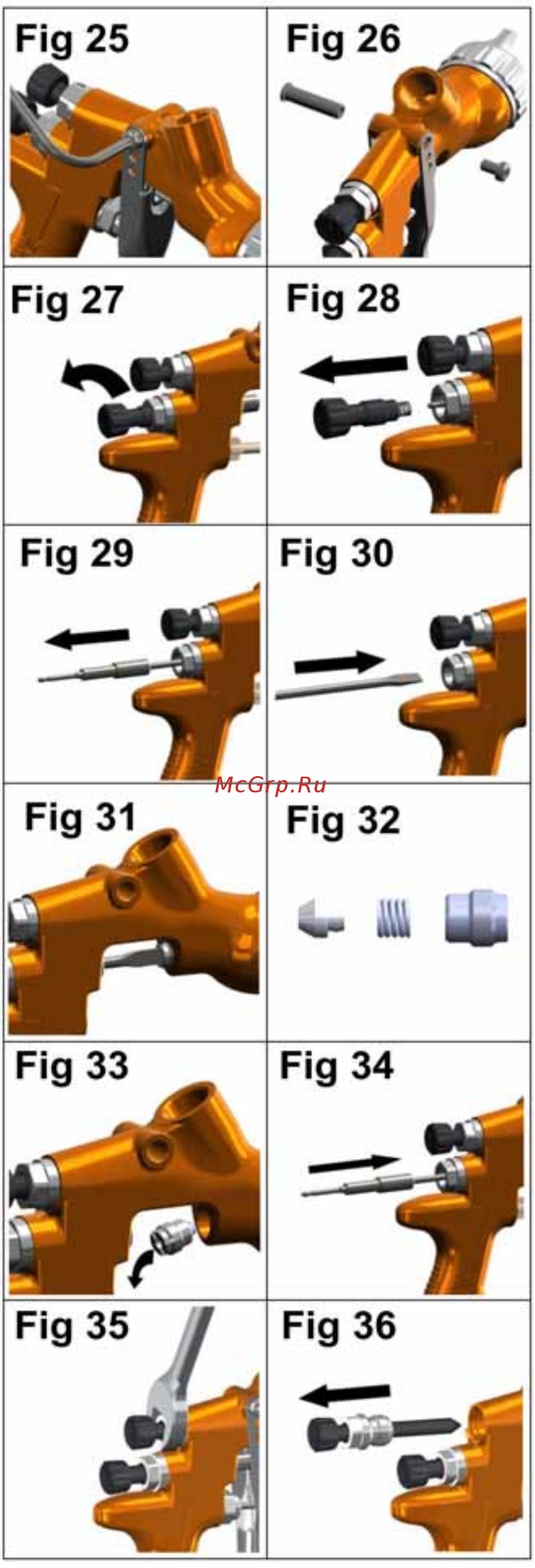

13. Снимите пусковое устройство с помощью гаечного

ключа (57) или отвертки TORX (T20). (См. рис. 25 и рис.

26.)

14. Снимите ручку регулировки подачи жидкости и пружину

иглы с пружинной подушкой с краскораспылителя.

(См. рис. 27 и рис. 28.)

15. Извлеките жидкостную иглу из корпуса

краскораспылителя. (См. рис. 29.)

16. Ослабьте и снимите уплотнительную гайку с помощью

ключа (57)

или отвертки с прямым жалом. (См. рис. 30

и рис. 31.)

17. Удалите в отходы старое уплотнение и пружину

уплотнения, если предполагается его замена.

Очистите уплотнение, если предполагается его

повторное использование. Произведите также очистку

пружины уплотнения и уплотнительной гайки. (См. рис.

32.)

18. Произведите повторную сборку уплотнения (См. рис.

32.) Установите его в корпус

краскораспылителя от

руки (См. рис. 33) и затем затяните. (См. рис. 30 и рис.

31.)

19. Вставьте жидкостную иглу на всю длину в корпус

краскораспылителя, посадив ее в жидкостном сопле.

(См. рис. 34.)

20. Вставьте пружину иглы, пружинную подушку и ручку

регулировки подачи жидкости. (См. рис. 28 и рис. 27.)

Повторно установите пусковое устройство. (См. рис. 25

рис. 26.)

21. Полностью запустите краскораспылитель и ввинтите

до упора ручку регулировки подачи жидкости.

Вывинтите ее на ½ оборота, после чего будет

обеспечен полный ход иглы краскораспылителя.

22. 3апустите краскораспылитель несколько раз для

проверки правильности его работы.

ЖИДКОСТНАЯ ВСТАВКА

Жидкостная вставка и уплотнение НЕ заменяются.

Не снимайте эти части.

Эти части не требуют технического обслуживания кроме

регулярной очистки.

УЗЕЛ КРАСКОРАСПЫЛИТЕЛЬНОГО

КЛАПАНА

ЗАМЕНА И ТЕХНИЧЕСКОЕ

ОБСЛУЖИВАНИЕ

Узел краскораспылительного клапана может быть заменен

в случае повреждения. Снимите его с помощью гаечного

ключа на 14 мм (59) (См. рис. 35 и рис. 36). Внутреннее

уплотнение также может быть заменено. Оно включено в

ремонтный комплект для краскораспылителя ADVANCE HD PRO.
