Binks 183S-1510-CE 60 л [11/15] Серия 183s и g баки на 40 и 60 литров в сборе
![Binks 183S-1010-CE 40 л [11/15] Серия 183s и g баки на 40 и 60 литров в сборе](/views2/1548031/page11/bgb.png)
11
© Системы и изделия для чистовой отделки Finishing Brands

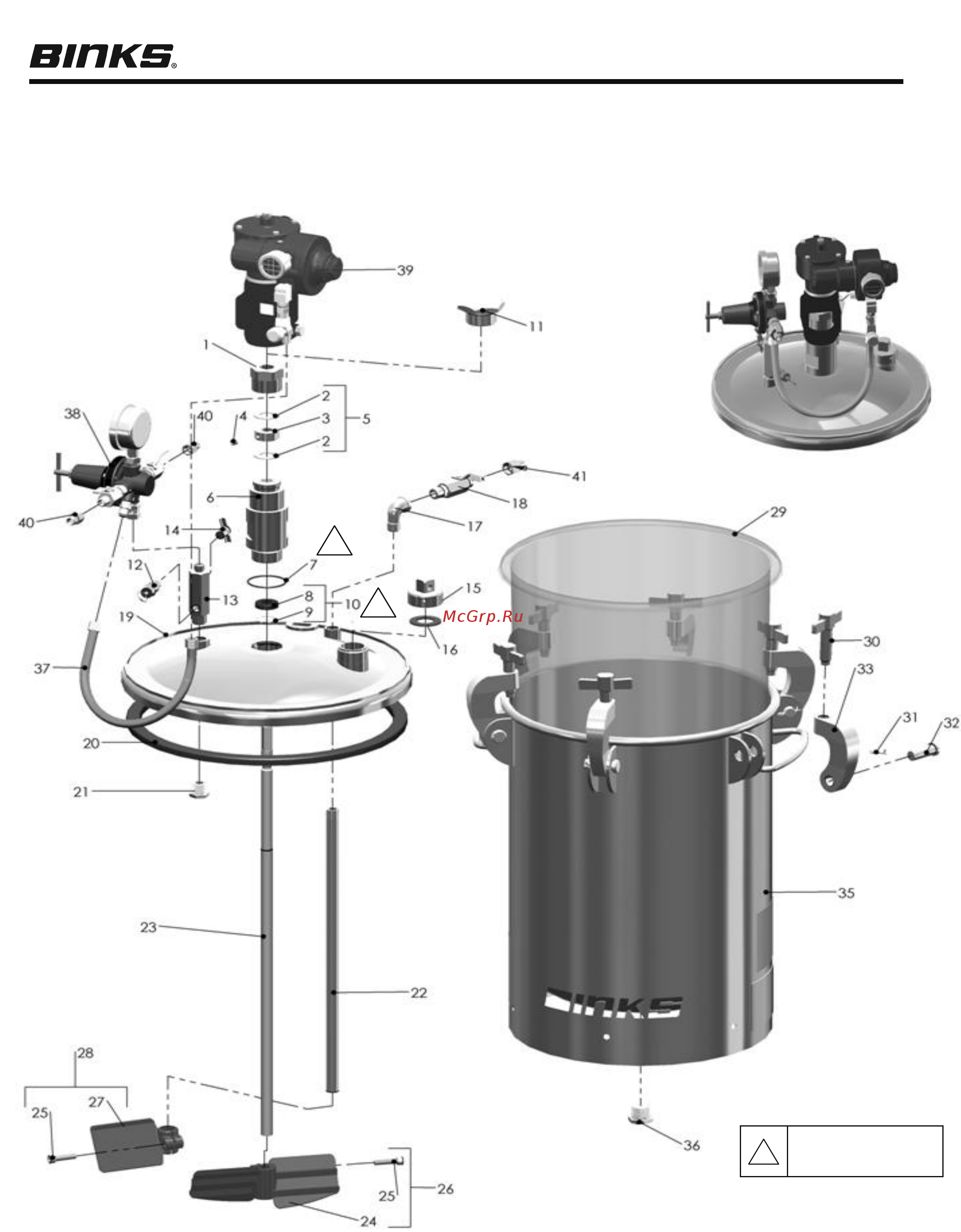

СЕРИЯ183SИG,БАКИНА40И60ЛИТРОВВСБОРЕ
ПРИМЕЧАНИЕ
Открытаясторона
уплотнениявала(8)
направленавниз.
Держатель(9)требуется
толькодляработыс
вакуумом.
PG
PG
ТЕХНИЧЕСКИЙ ВАЗЕЛИН/
КОНСИСТЕНТНАЯ СМАЗКА
НА НЕФТЯНОЙ ОСНОВЕ
Стационарныйкомплект
лопасти(28)является
стандартнымтольков
бакахемкостью10и15
галлонов.
Бакина5и10галлоновв
стандартнойконфигурации
поставляютсясодним
комплектомлопастимешалки
(26).
Бакина15галлоновв
стандартной
конфигурации
поставляютсясдвумя
комплектамилопастей
мешалки(26).
Дляпереоборудования
выпускавверхнейчасти
нанижнийвыпуск
снимитеиудалитепробку
ПРИМЕЧАНИЕ
НанеситеоснованныйнаPTFEрезьбовойгерметикна
резьбувсехпневматическихижидкостныхсоединений.
PG
PG
Схемасоединенийрегулятора
мешалкисостандартным
регулированием
Информациюомодулепривода
мешалки(спр.номерQS‐5012‐CE)см.в
SBBI‐E‐19‐095.Полныйспр.номер
привода:QMS‐433‐CE(40литров)и
QMS‐434‐CE(60литров)
Данныеопринадлежностях
регуляторасм.настр.13
