Epson FX-980 [2/264] Кнопки и индикаторы на панели управления
![Epson FX-980 [2/264] Кнопки и индикаторы на панели управления](/views2/1054814/page2/bg2.png)

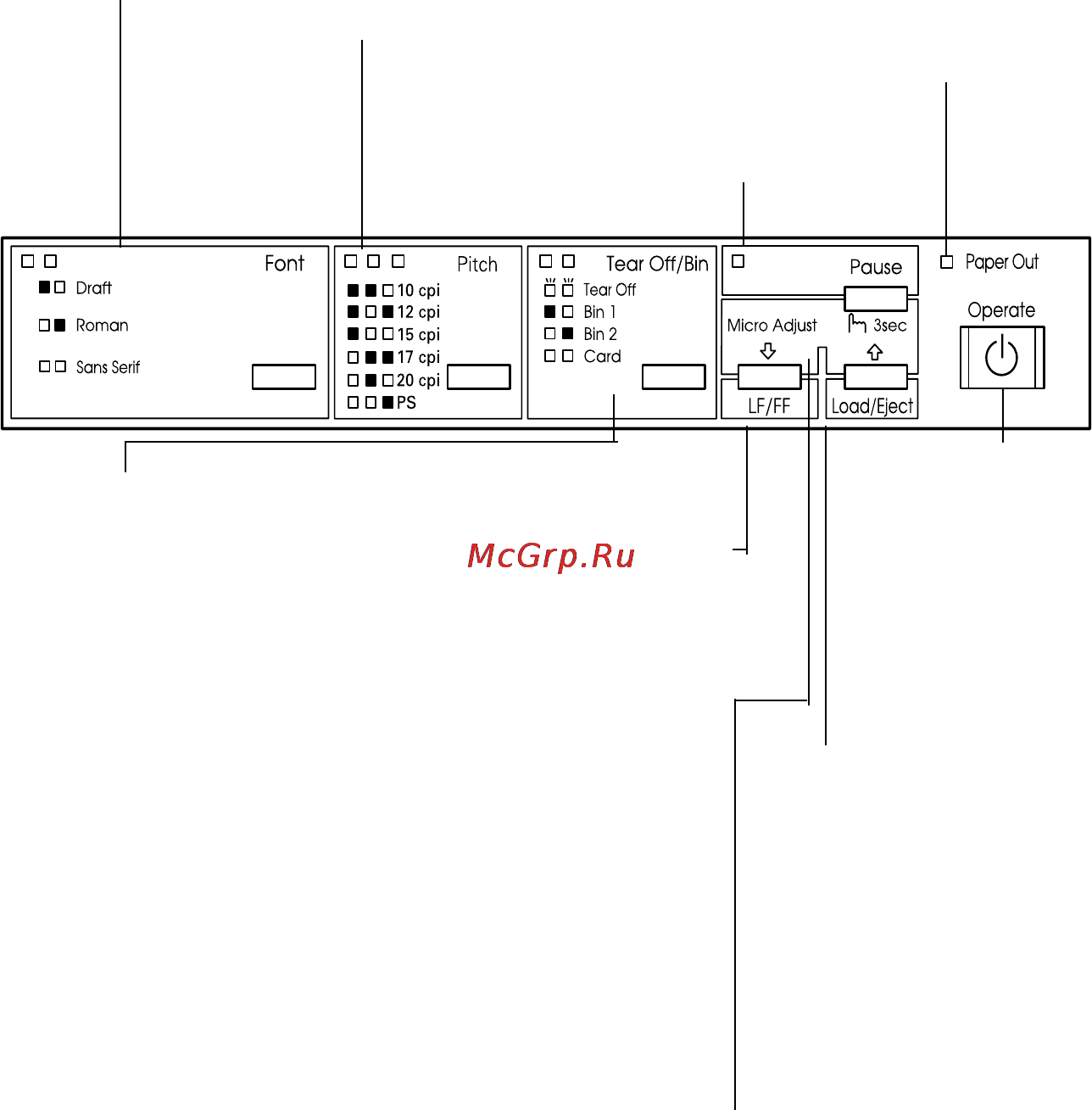

Кнопки и индикаторы на панели управления
n = Горит
f = Мигает
o = Не горит
Кнопка Tear Off/Bin (Отрыв выкл./
Корзина)
●
Подает бумажную ленту в положение
для отрыва.
●
Подает бумажную ленту обратно
из положения для отрыва в позицию
верхней кромки листа.
●
Когда установлен лоток для
форматной бумаги, выбирает этот
лоток для подачи форматной бумаги.
●
Включает режим печати на открытках
и конвертах.
См. главу 3.
Индикаторы Tear Off/Bin
(Отрыв выкл./Корзина)
●
f f когда бумажная лента
находится в положении для отрыва.
●
o n когда выбрана корзина 1
или дополнительный лоток
для форматной бумаги.
●
n o когда выбрана корзина 2
или дополнительный лоток
для форматной бумаги.
●
n n когда включен режим печати на
открытках.
*Режим микронастройки
Чтобы включить режим микронастройки, нажмите
и удерживайте кнопку Pause (Пауза) в течение трех
секунд. В этом режиме кнопками LF/FFD и Load/
Eject (Загрузка/Выброс)U можно регулировать
позицию верхней кромки листа и положение линии
отрыва. См. главу 2.
Кнопка Load/Eject
(Загрузка/Выброс)
●
Загружает один лист
бумаги.
●
Извлекает лист бумаги,
если он загружен.
●
Загружает бумажную ленту
из резервного положения.
●
В режиме
микронастройки подает
бумажную ленту обратно
в резервное положение.
Кнопка Font
(Шрифт)
Выбор шрифта.
См. главу 5.
Индикаторы Font
(Шрифт)
Указывают,
какой шрифт
выбран.
Индикатор Paper Out
(Нет бумаги)
●
Горит, если
в выбранный
источник бумаги
бумага не
загружена
или загружена
неправильно.
●
Мигает, если
бумага выведена
не полностью
или замялась.
Кнопка Operate
(Работа)
Включает
и выключает питание
принтера. Питание
выключено, когда
поверхность кнопки
находится вровень
сзащитными
выступами.
Кнопка Pause (Пауза)
●
Приостанавливает печать;
повторное нажатие
возобновляет печать. После
того как эта кнопка нажата
и удерживается в течение
3 секунд, включается
режим *микронастройки.
Повторное нажатие
выключает режим
микронастройки.
Индикатор Pause (Пауза)
●
Горит, когда печать
приостановлена.
●
Мигает, если включен
режим *микронастройки.
Кнопка LF/FF
●
Короткие нажатия
перемещают
бумагу построчно.
●
Если
удерживается,
извлекает лист
бумаги или подает
бумажную ленту
вследующую
позицию верхней
кромки листа.
Кнопка Pitch
(Шаг)
Выбор размера
символов.
См. главу 5.
Индикаторы Pitch
(Шаг)
Указывают, какой
размер символов
выбран.
