A
Оснащение принтера дополнительным оборудованием
A21
Установка интерфейсной платы

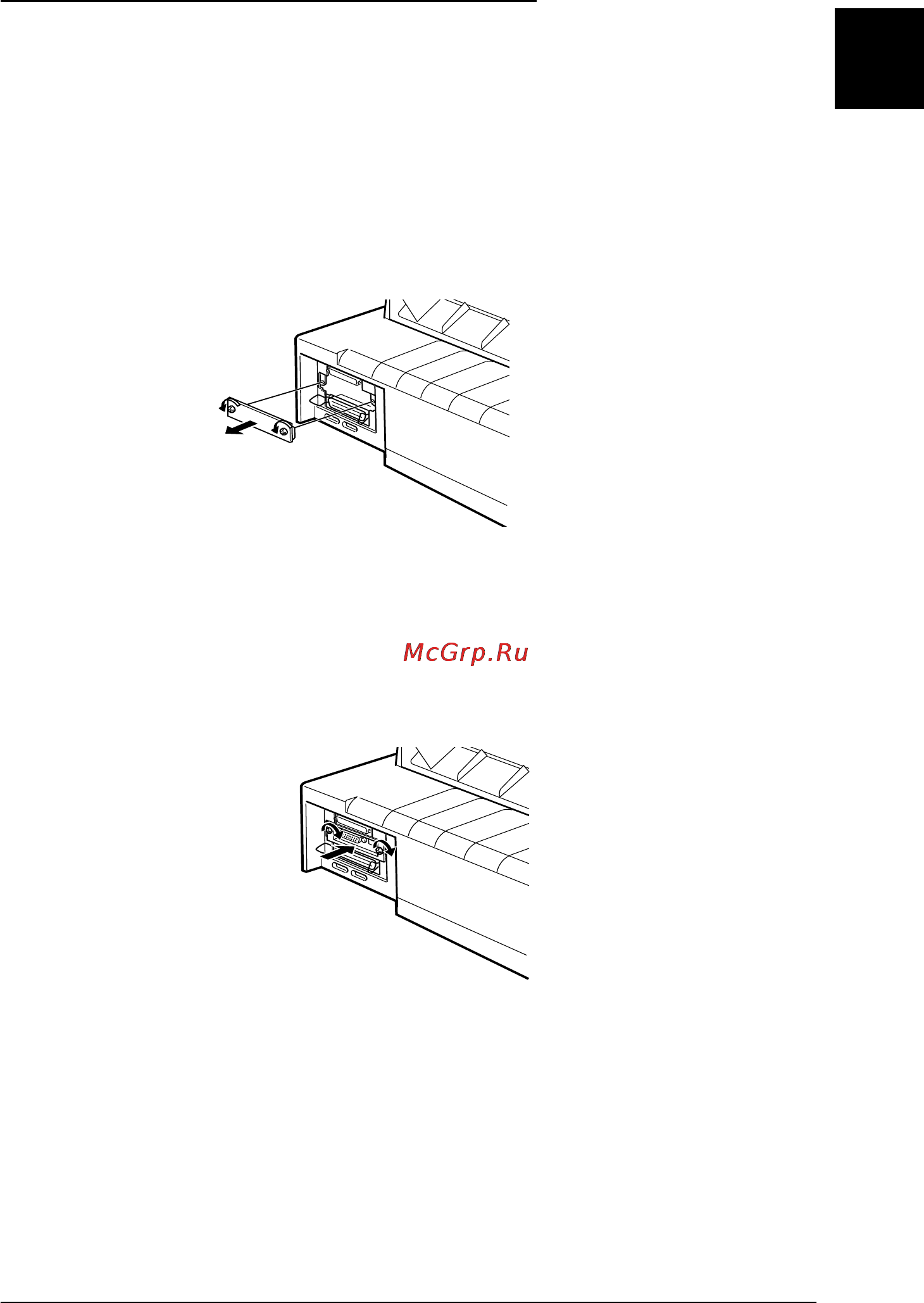

Чтобы установить интерфейсную плату, сделайте следующее.
1. Убедитесь, что принтер выключен. Отключите шнур питания
принтера от розетки и отсоедините интерфейсный кабель.
2. Открутите винты с заглушки на тыльной стороне принтера
и снимите заглушку.
3. Вставьте интерфейсную плату вдоль разъемов по обеим
сторонам интерфейсного отсека. С усилием надавите на плату,
чтобы убедиться, что разъем тыльной части платы до конца
вошел во внутреннее гнездо принтера. Затем закрутите
крепежные винты.
Примечание:
Храните заглушку в надежном месте; если впоследствии вы удалите
интерфейсную плату, поставьте заглушку на место.
Чтобы снять интерфейсную плату, выполните описанные действия
в обратном порядке.
