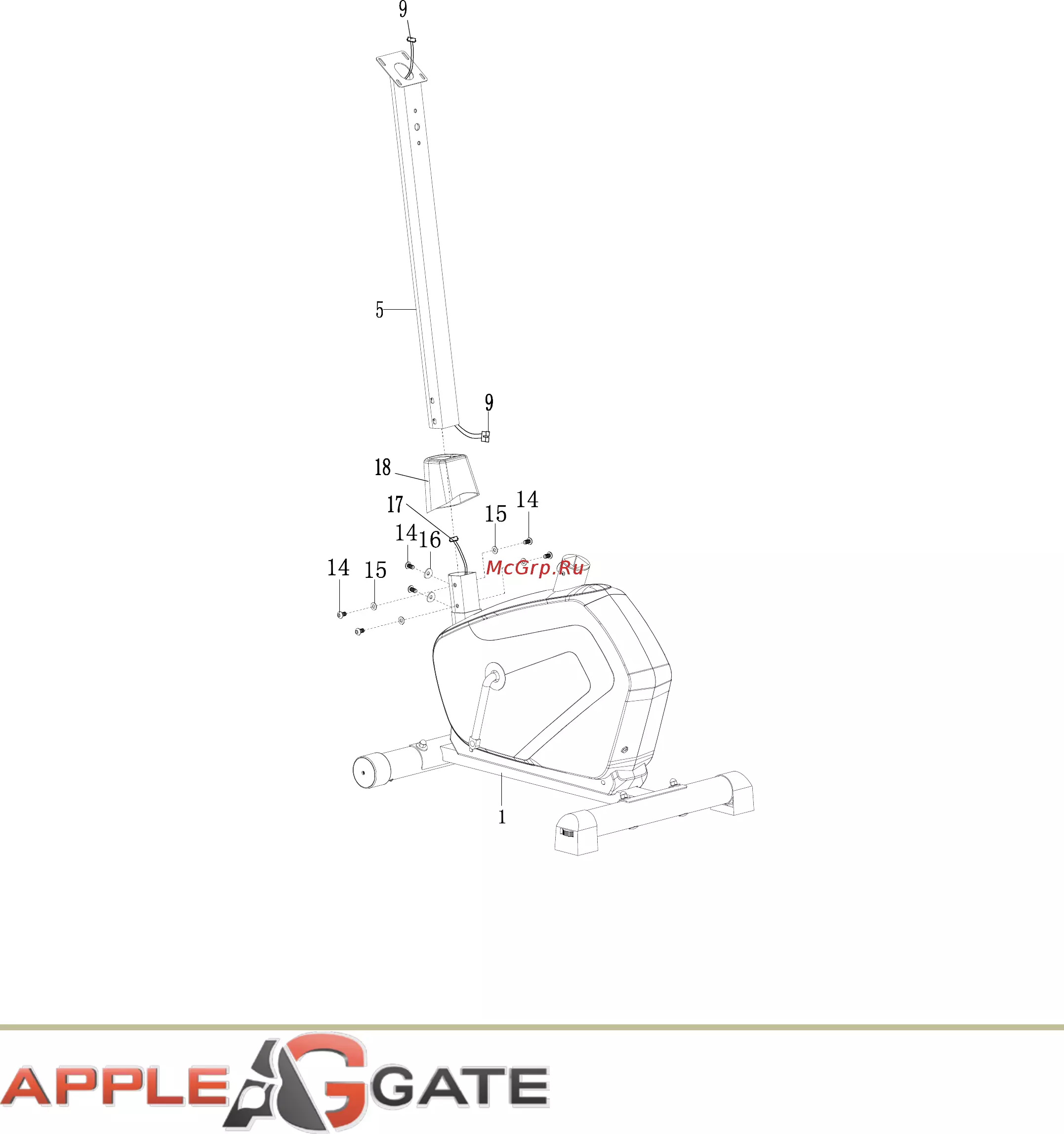

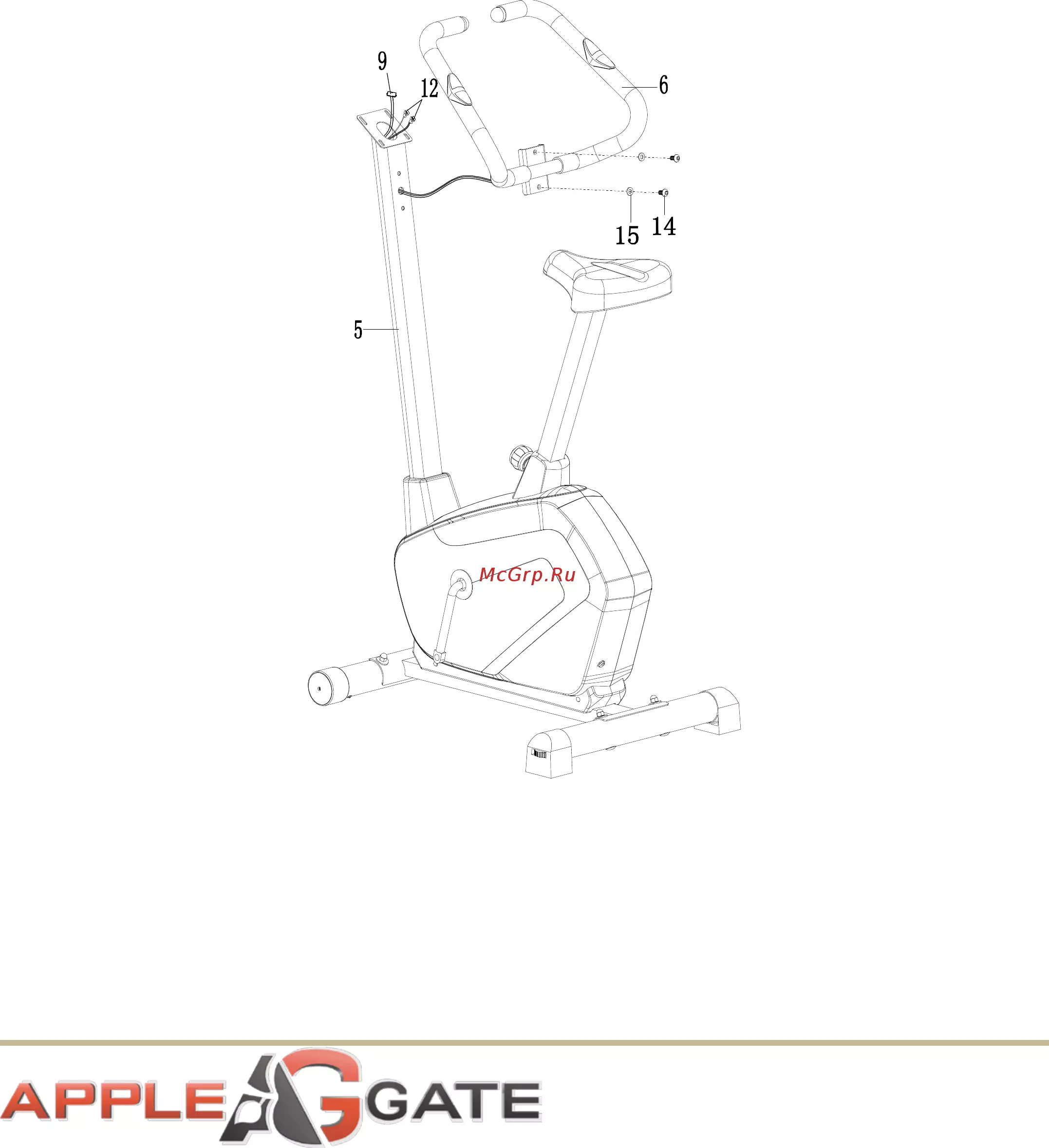

Шаг 3

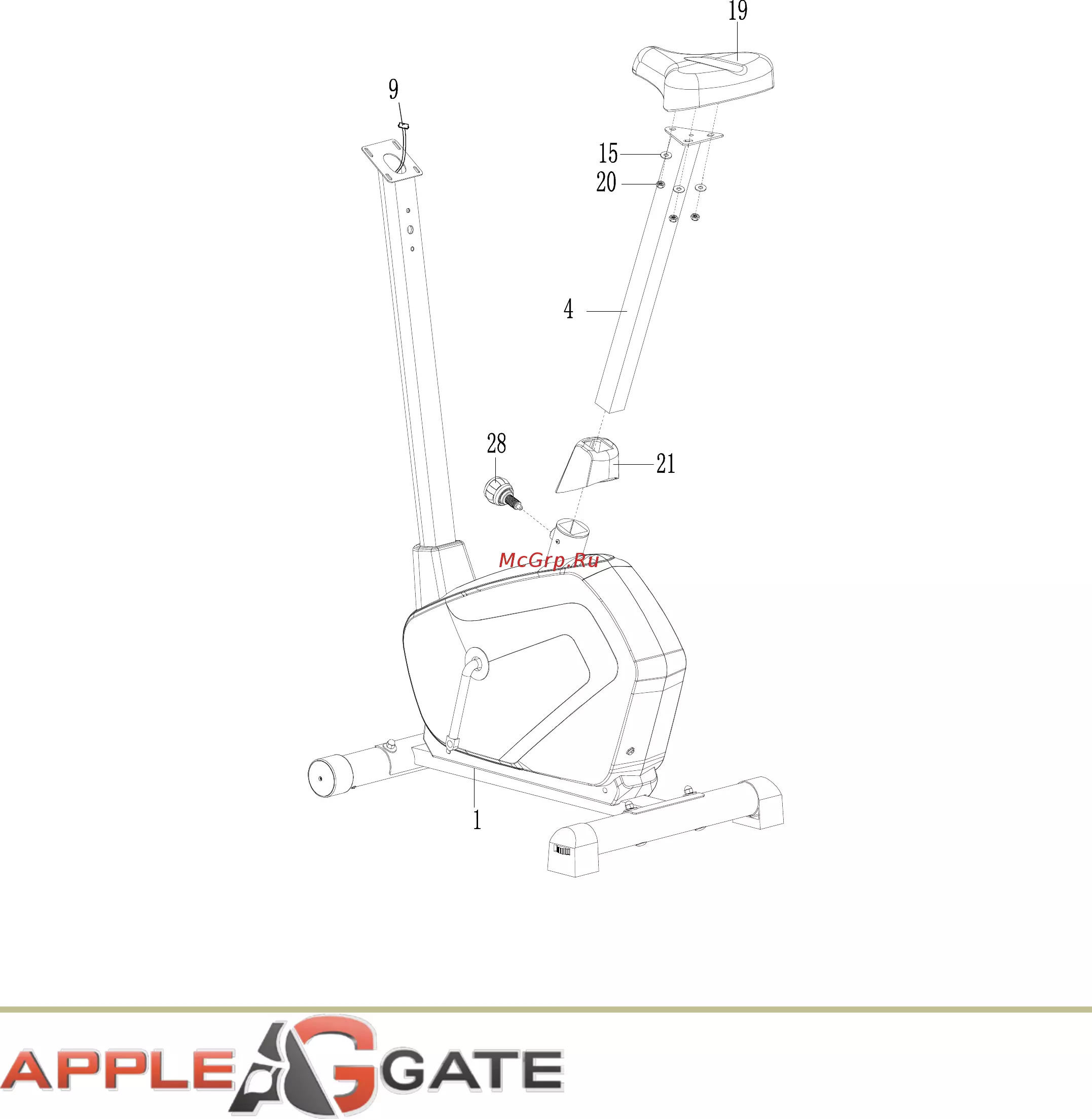

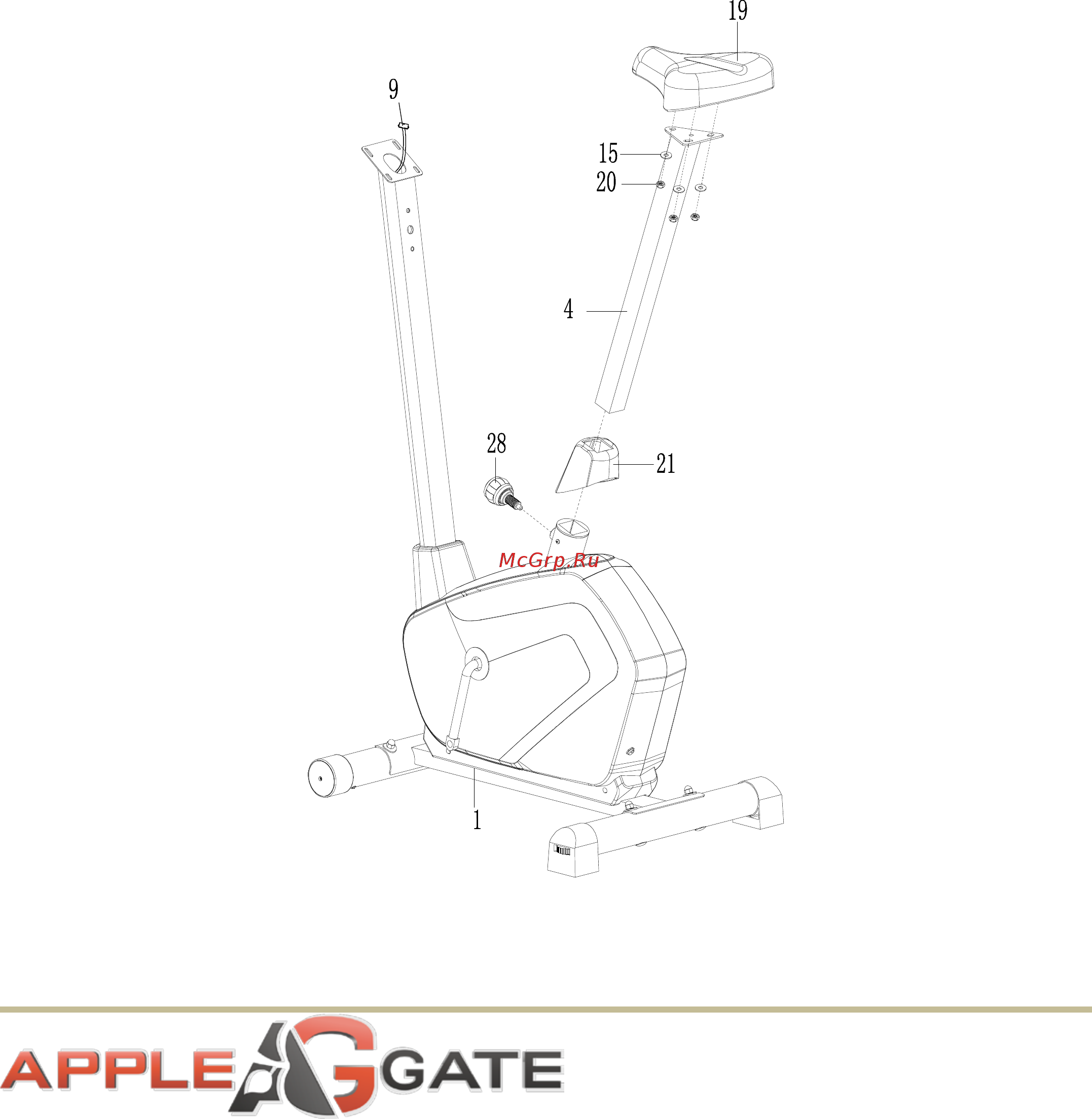

Снимите три гайки M8 (20) и три шайбы Ø16xØ8x1.5 (15) с нижней стороны сиденья (19). Затем

прикрепите сиденье (19) к треугольной пластине стойки сиденья (4) тремя гайками M8 (20) и

тремя шайбами Ø16xØ8x1.5 (15), которые были ранее сняты. Сдвиньте кожух стойки сиденья (21)

на трубу основной рамы (1).

Прикрепите фиксатор M16x1.5 (28) к трубе основной рамы (1), повернув его по часовой стрелке,

чтобы зафиксировать положение сиденья (4) в подходящем положении.

ПРИМЕЧАНИЕ. При настройке высоты стойки сиденья метка максимальной высоты не может быть

выше, чем край крышки стойки сиденья.
