Сборка оборудования

ВНИМАНИЕ! Во время крепления винтов и болтов не следует их сильно

затягивать. Это необходимо сделать в конце сборки.

Шаг 1

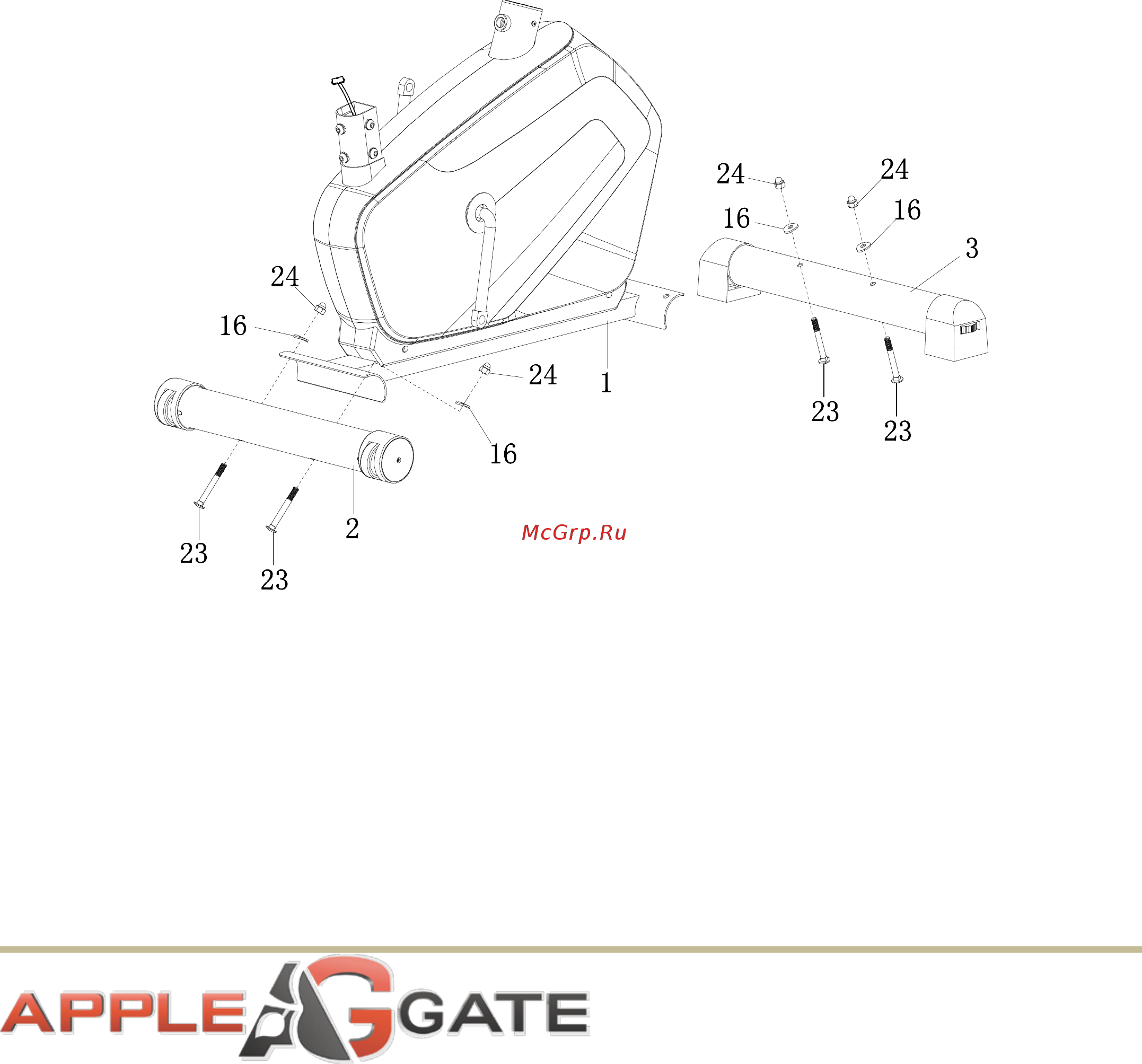

Установите передний стабилизатор (2) перед основной рамой (1) и выровняйте отверстия для

болтов. Прикрепите передний стабилизатор (2) к передней части основной рамы (1) двумя

болтами M8x70 (23), двумя большими шайбами Ø8xØ20x2.0 (16) и двумя гайками M8 (24).

Поместите задний стабилизатор (3) за основную раму (1) и выровняйте отверстия для болтов.

Прикрепите задний стабилизатор (3) к задней части основной рамы (1) двумя болтами M8x70

(23), двумя большими дуговыми шайбами Ø8xØ20x2.0 (16) и двумя гайками M8 (24).
