DEXP 1M4CT [8/18] Установка

Установка

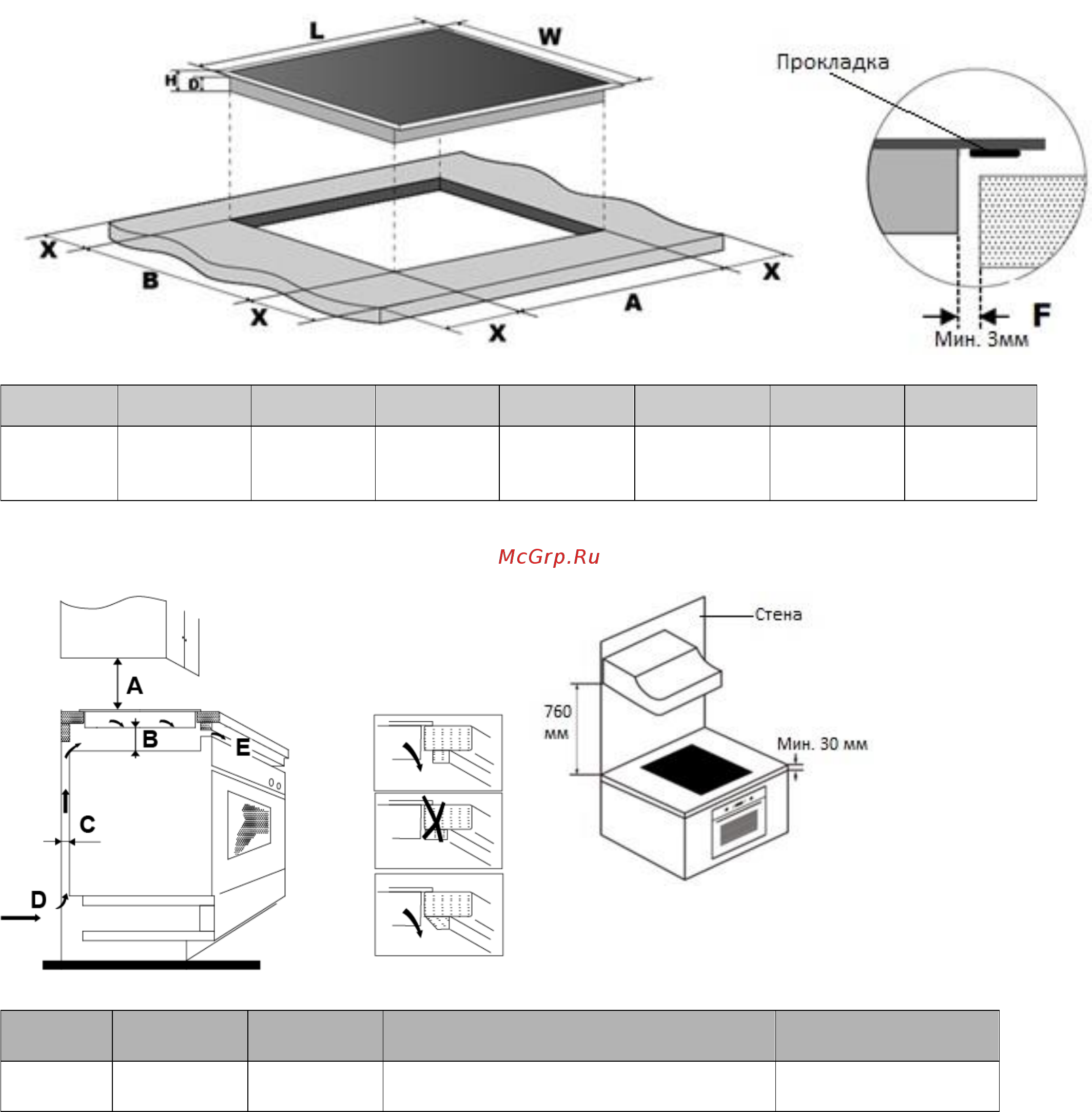

Вырежьте отверстие под варочную поверхность в соответствии с размерами, показанными на чертеже.

Для установки и использования необходим допуск как минимум 5 см с каждой стороны. Убедитесь, что

толщина рабочей поверхности составляет по меньшей мере 30 мм. Пожалуйста, выбирайте

термостойкие и изолированные от рабочей поверхности материалы (непропитанная древесина

и аналогичные волокнистые или гигроскопичные материалы не должны использоваться в качестве

рабочей поверхности), чтобы избежать поражения электрическим током и деформации, вызванной

излучением тепла от конфорки.

Внимание!

Безопасное расстояние между боковыми сторонами варочной поверхности и внутренних частей

рабочей зоны должно быть не менее 3 мм.

L(мм)

W(мм)

H(мм)

D(мм)

A(мм)

B(мм)

X(мм)

F(мм)

590

520

560+4

490+4

50 мин

Мин. 3

Примечание: безопасное расстояние между плитой и шкафом над варочной поверхностью должно

быть не менее 760 мм.

A(мм)

B(мм)

C(мм)

D( мин. 20 мм)

E (мин. 5 мм)

760

Мин. 50

Мин. 20

входное отверстие воздуха

выход воздуха
