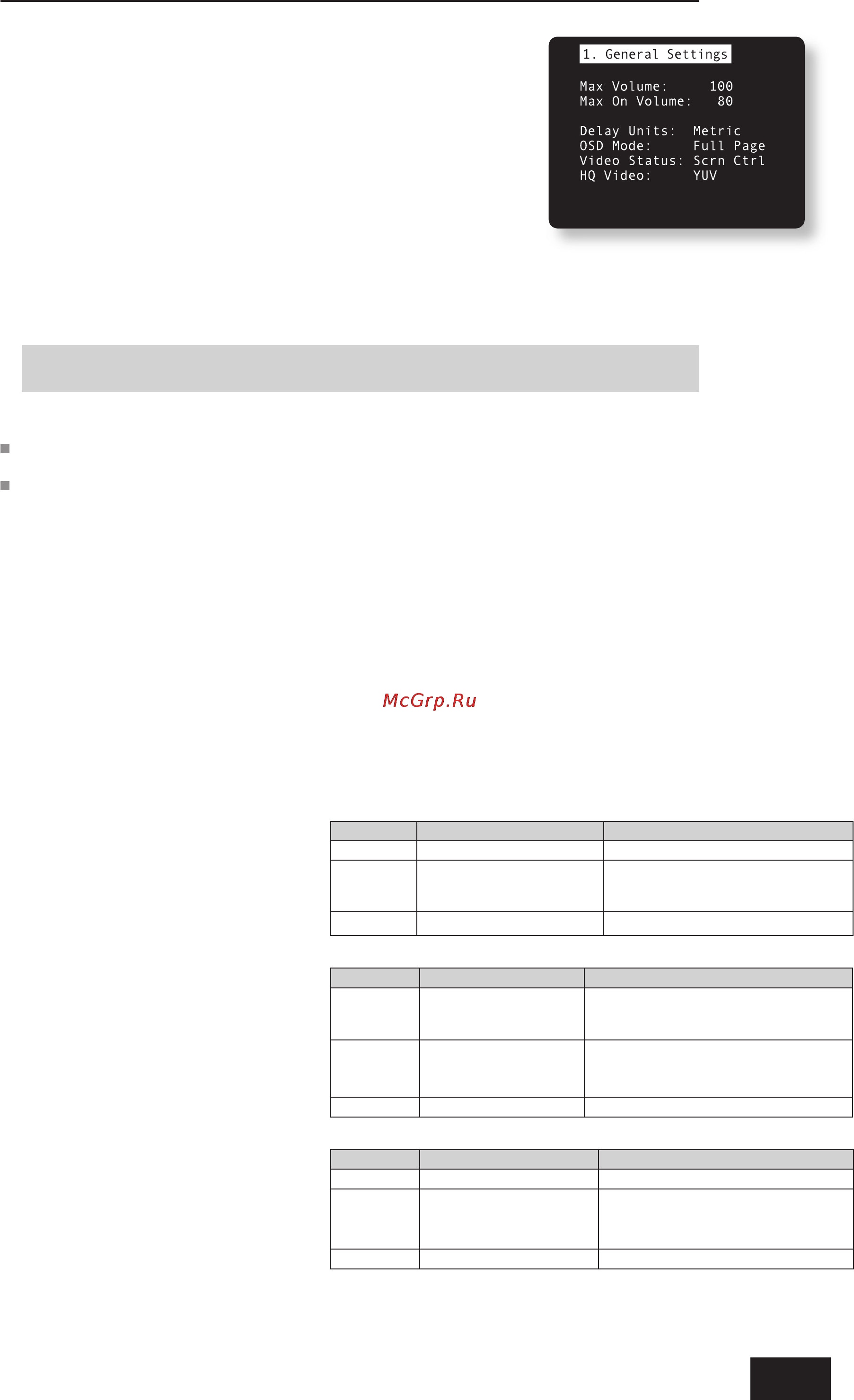

AVR280
3
Основные меню настройки
Меню . General Settings [Основные настройки]
Пункт Max Volume [Максимальная громкость]: Ограничивает максимальный
уровень громкости, который можно задать для аудио/видеосистемы. Эта
функция полезна, в частности, для предотвращения случайной перегрузки
акустических систем, рассчитанных на невысокую предельно допустимую
мощность.
Пункт Max On Volume [Максимальная громкость при включении]: Ограничивает
максимальную громкость, на которой работает система сразу после включения.
При последующем включении системы громкость ограничивается до значения,
заданного этой установкой, если при работе системы в прошлый раз громкость
превышала это значение.
Пункт Delay Units [Единицы измерения задержки]: Определяет, какие единицы
измерения расстояния или времени прохождения звуковой волны до положения
слушателя должны использоваться при вводе значений задержки (запаздывания)
для акустических систем, работающих в режимах пространственного звучания,
– метрические или принятые в Великобритании. Либо вводите задержку по времени для каждого канала,
если ее рассчитывать в миллисекундах, либо выбирайте между метрической (Metric) и британской (Impe-
rial) системой мер и позвольте ресиверу AVR280 автоматически вычислить время задержки. В случае
выбора установки Imperial расстояние задается в футах, а при выборе установки Metric – расстояние
измеряется в метрах более точно, шагами по 0,1 м (10 см) (1 фут примерно равен 0,3 м).
Имейте в виду, что при изменении единиц измерения все значения расстояния/времени обнуляются.
В связи с этим единицы измерения (Time [Время], Imperial или Metric) нужно выбрать перед вводом
значений задержки.
Пункт OSD Mode [Режим экранного меню]: Определяет тип отображения экранного меню.
Mixed [Комбинированное]: экранное меню появляется в верхней части экрана с наложением на
имеющееся изображение.
Full Page [Во весь экран]: экранное меню отображается во весь экран белыми символами на черном
фоне.
При использовании видеосигналов, у которых частота синхронизации выше частоты обычной
чересстрочной развертки (сигналы прогрессивной развертки, сигналы с преобразованием масштаба
изображения, сигналы формата HDTV) экранное меню автоматически выводится в режиме Full Page (на
черном фоне), обеспечивая доступ к меню управления. Любые «всплывающие» экранные индикаторы
(полосовая индикация громкости, информация о выбранном источнике и т.п.) отключаются.
Имейте в виду, что при использовании HDMI подключения экранное меню отсутствует.
Пункт Video Status [Видео статус]: Установка видео статуса предназначена для использования с
соединениями типа SCART, но может применяться и для других целей. Можно использовать SCART
соединение между ресивером AVR280 и телевизором, несмотря на то, что AVR280 не имеет гнезда типа
SCART; описание разводки выводов для SCART кабеля, пригодного для этой цели, приведено на стр. 32.
Мы рекомендуем использовать кабели «SQUART» производства QED (www.qed.co.uk); для получения
более подробной информации обратитесь, пожалуйста, по месту приобретения аппарата.
Этот пункт управляет двумя триггерами 5! 5@, находящимися на задней панели, которые информируют
ресивер AVR280 о том, какого типа видео устройства включено между ним и телевизором, чтобы ресивер
AVR280 мог правильно задать управляющие сигналы для SCART подключения. Имейте в виду, что если
вы не хотите использовать видео триггеры или SCART подключение, то тогда установка этого пункта
значения не имеет.
Этот пункт имеет четыре опции: Composite,
S-Video, RGB и SCRN CTRL.
Composite: Эта опция используется для
сообщения вашему телевизору того, что на
него посылается композитный видео сигнал.
Она использует триггер, помеченный как
/RGB
5! (который должен быть подключен
к входу RGB SCART вашего телевизора), как
показано в таблице. Выбирайте эту опцию в
том случае, если вы используете композитный
видео выход ресивера AVR280.
Триггер /S-VIDEO в этом режиме не
работает.
S-Video: Эта опция используется для
сообщения вашему телевизору того, что на
него посылается сигнал в формате S-Video.
Она использует триггер, помеченный как
/S-VIDEO
5@, как показано в таблице.
Выбирайте этот режим в том случае, если вы
используете S-Video выход ресивера AVR280.
Имейте в виду, что если выбрана эта опция,
то на телевизоре должен использоваться
разъем, помеченный как «S-Video SCART»
(или аналогичный), поскольку не все SCART
разъемы обеспечивают передачу сигнала
S-Video.
Триггер /RGB в этом режиме не работает.
Выход триггера /RGB при выборе опции COMPOSITE:
Контакт Назначение Напряжение
Центральный Выбор RGB режима 0 В
Кольцевой Выбор входа RGB/композитный
SCART (статус CVBS)
Формат 4:3/16:9
Наличие видео сигнала, формат 4:3 = 12 В
Наличие видео сигнала, формат 16:9 = 6 В
Отсутствие видео сигнала = 0 В
Общий Корпус 0 В
Выход триггера /S-VIDEO при выборе опции S-VIDEO:
Контакт Назначение Напряжение
Центральный Триггер присутствия видео
сигнала
Выбран любой источник видео сигнала = 12 В
Не выбран ни один источник видео сигнала
= 0 В
Кольцевой Выбор входа S-Video SCART
(статус CVBS)
Формат 4:3/16:9
Формат 4:3 = 12 В
Формат 16:9 = 6 В
Отсутствие видео сигнала = 0 В
Общий Корпус 0 В
Выход триггера /RGB при выборе опции RGB:
Контакт Назначение Напряжение
Центральный Выбор RGB режима RGB видео = 1 В (на нагрузке 75 Ом)
Кольцевой Выбор входа RGB/
композитный SCART (статус
CVBS)
Формат 4:3/16:9
Наличие видео сигнала, формат 4:3 = 12 В
Наличие видео сигнала, формат 16:9 = 6 В
Отсутствие видео сигнала = 0 В
Общий Корпус 0 В
