RGB: Эта опция используется для сообщения вашему телевизору
того, что на него посылается сигнал в формате RGB. Она
использует триггер, помеченный как /RGB, как показано в
таблице. Выбирайте этот режим в том случае, если вы используете
RGB выход ресивера AVR280.
Если выбрана эта опция, то на телевизоре должен использоваться
разъем, помеченный как «RGB SCART» (или аналогичный),
поскольку не все SCART разъемы обеспечивают передачу сигнала
RGB.
Триггер /S-VIDEO в этом режиме не работает.
Scrn Ctrl [Управление экраном]: Оба видео триггера, находящиеся на задней панели системы, имеют
одинаковый сигнал для всех выходов, и этот сигнал имеет значение +12 В при выборе любого источника
видео; в противном случае он равен нулю. Это условие может быть использовано, например, для
автоматического разворачивания экрана проектора при выборе источника видео.
Пункт HQ Video [Видео высокого качества]: выбирайте между RGB и YUV; если у вас дисплей, поддержи-
вающий YUV формат, то выбирайте опцию YUV, в противном случае – RGB.
Этот пункт управляет прохождением HQ сигнала в ресивере AVR280: либо, используя 3-проводный фор-
мат YUV, либо 4-проводный формат RGB (с сигналом синхронизации на композитном выходе для форма-
та RGB). Кроме того, он управляет работой видео преобразователя S-Video/композитный сигнал HQ.
При выборе опции YUV входной композитный и S-Video сигналы преобразуются в формат YUV; в RGB
режиме входные сигналы преобразуются в формат RGB с сигналом синхронизации на композитном
выходе.

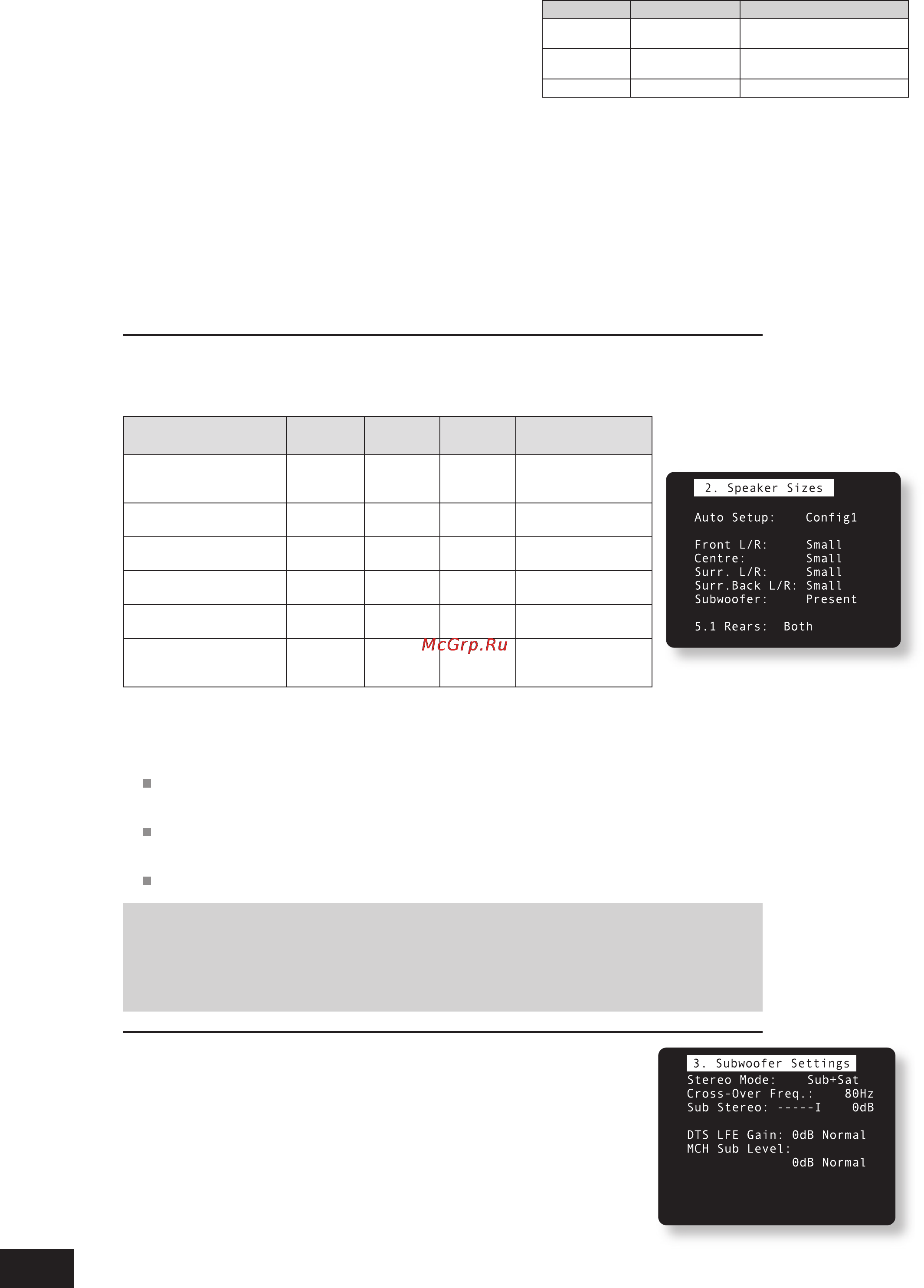

Меню . Speaker Sizes [Размеры акустических систем]
На этой странице (в этом меню) задаются размеры и количество акустических систем.
Пункт Auto Set-up [Автоматическая установка]: обеспечивает задание стандартной конфигурации, при-
веденной в следующей таблице:
Акустическая система Конфигу-
рация 1
Конфигу-
рация 2
Конфигу-
рация 3
Custom [Настраива-
ется пользователем]
Front L/R
[Фронтальная левая/пра-
вая]
Small [Ма-
ленькая]
Large
[Большая]
Large Small/ Large
Centre
[Центральная]
Small Small Small Small/ Large/None
Surr L/R
[Боковая левая/правая]
Small Small Large Small/ Large/None
Surr Back L/R
[Тыловая левая/правая]
Small Small Small Small/None
Sub-woofer
[Сабвуфер]
Present
[Имеется]
None [От-
сутствует]
Present Present/None
5.1 Rears
[Тыловые (при использо-
вании формата 5.1)]
Both [Обе] Both [Обе] Both [Обе] Surr L/R
Surr Back L/R
Both
Установка Custom позволяет вам выбрать любую комбинацию, соответствующую вашим реальным акусти-
ческим системам. Имейте в виду, что если для фронтальных акустических систем задана опция «small», то
для центральной и тыловых акустических систем нельзя задать опцию «large».
Опция 5. Rears
определяет, как акустические системы полного формата 7.1 представляют источники
сигнала в формате 5.1.
Опция SURR L/R перенаправляет информацию с тыловых акустических систем 5.1 на боковые левую
и правую акустические системы. При этом сигнал на тыловые левую и правую акустические системы
не поступает.
Опция SURR BACK L/R перенаправляет информацию с боковых акустических систем на левую и
правую тыловые акустические системы. При этом сигнал на боковые левую и правую акустические
системы не поступает.
Опция BOTH перенаправляет информацию с тыловых акустических систем формата 5.1 на обе пары
акустических систем пространственного звучания, но с разницей уровня в 3 дБ для каждой пары.
Примечание по заданию размеров акустических систем:
Акустические системы можно задать как Large, если они способны воспроизводить полный частотный
диапазон (т.е. 20 Гц – 20 кГц).
К акустическим системам Small можно отнести такие системы, которые не способны воспроизводить низ-
кочастотные сигналы (т.е. с частотой ниже 100 Гц), например, дополнительные акустические системы.
Опция None используется в том случае, если к этому каналу акустическая система не подключена.
Меню 3. Subwoofer Settings [Настройка сабвуфера]
Если в предыдущем меню сабвуфер выбран не был, то некоторые пункты этой страницы
не настраиваются.
Пункт Cross-over Freq [Частота среза кроссовера]: Этот пункт задет частоту, с которой
начинается направление сигнала на сабвуфер. Частоты, которые являются более низки-
ми, перенаправляются от «маленьких» акустических систем к фронтальным системам или
к сабвуферу; частоты, которые являются более высокими, передаются без изменения.
Задаваемая частота зависит от ваших акустических систем, окружающей акустической
обстановки и от ваших личных предпочтений, но лучше всего ее определить эксперимен-
тально.
Настройка частоты среза может производиться с шагом 10 Гц в пределах от 40 до 130 Гц.
Пункт Stereo Mode [Стереофонический режим]: Выбирайте опцию Large [Большие
акустические системы], Large + Sub [Большие акустические системы и сабвуфер] или Sat
+ Sub [Сателлиты и сабвуфер].
Выходы триггеров 1/RGB и 2/S-VIDEO при выборе опции SCRN
CTRL:
Контакт Назначение Напряжение
Центральный Триггер включения
главной зоны
Главная зона включена = 12 В
Главная зона выключена = 0 В
Кольцевой Триггер включения
главной зоны
Главная зона включена = 12 В
Главная зона выключена = 0 В
Общий Корпус 0 В
