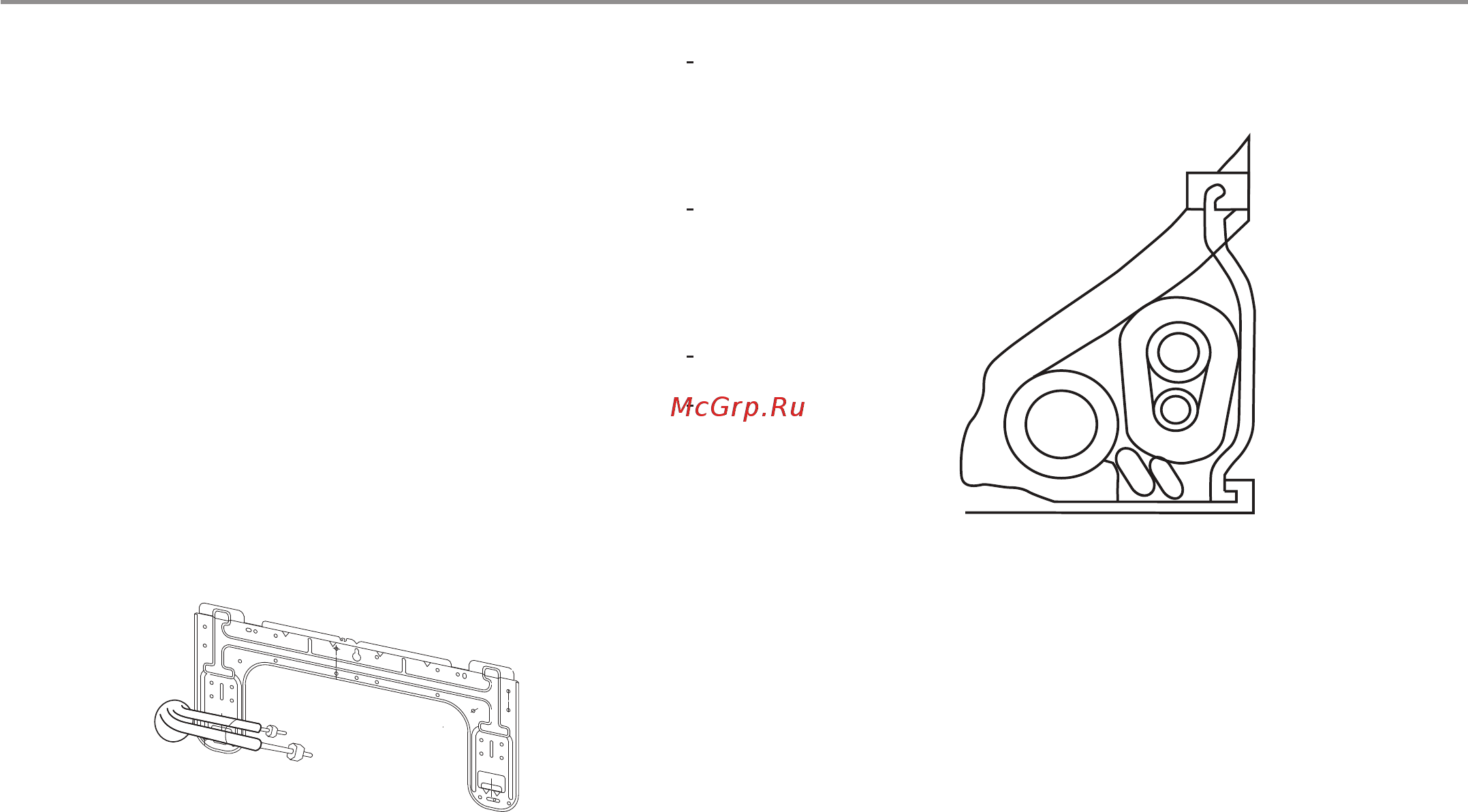

Установка кондиционера 4 Пропустите провода межблочных соединений от наруж ного блока через отверстие в задней части корпуса внутреннего блока Выведите их с лицевой стороны предварительно открутив сервисную крышку Разместите межблочный трубопровод под внутренним блоком как показано на рисунке 5 Во время работы следите за тем чтобы провода межблочных соединений не были пережаты во внутрен нем блоке обеими руками нажмите на нижнюю часть корпуса внутреннего блока таким образом чтобы она плотно зацепилась за крюки монтажной пластины В случае подвода трубопроводов слева от блока пропусти те дренажный шланг и трубы для хладагента через отверстие в стене с небольшим запа сом далее подвесьте комнатный блок на крюки монтажной пластины Отметьте необходимую длину каждой трубы и дренажного шланга для соединения с выходными трубами внутреннего блока Соедините трубопровод между блоками 27
