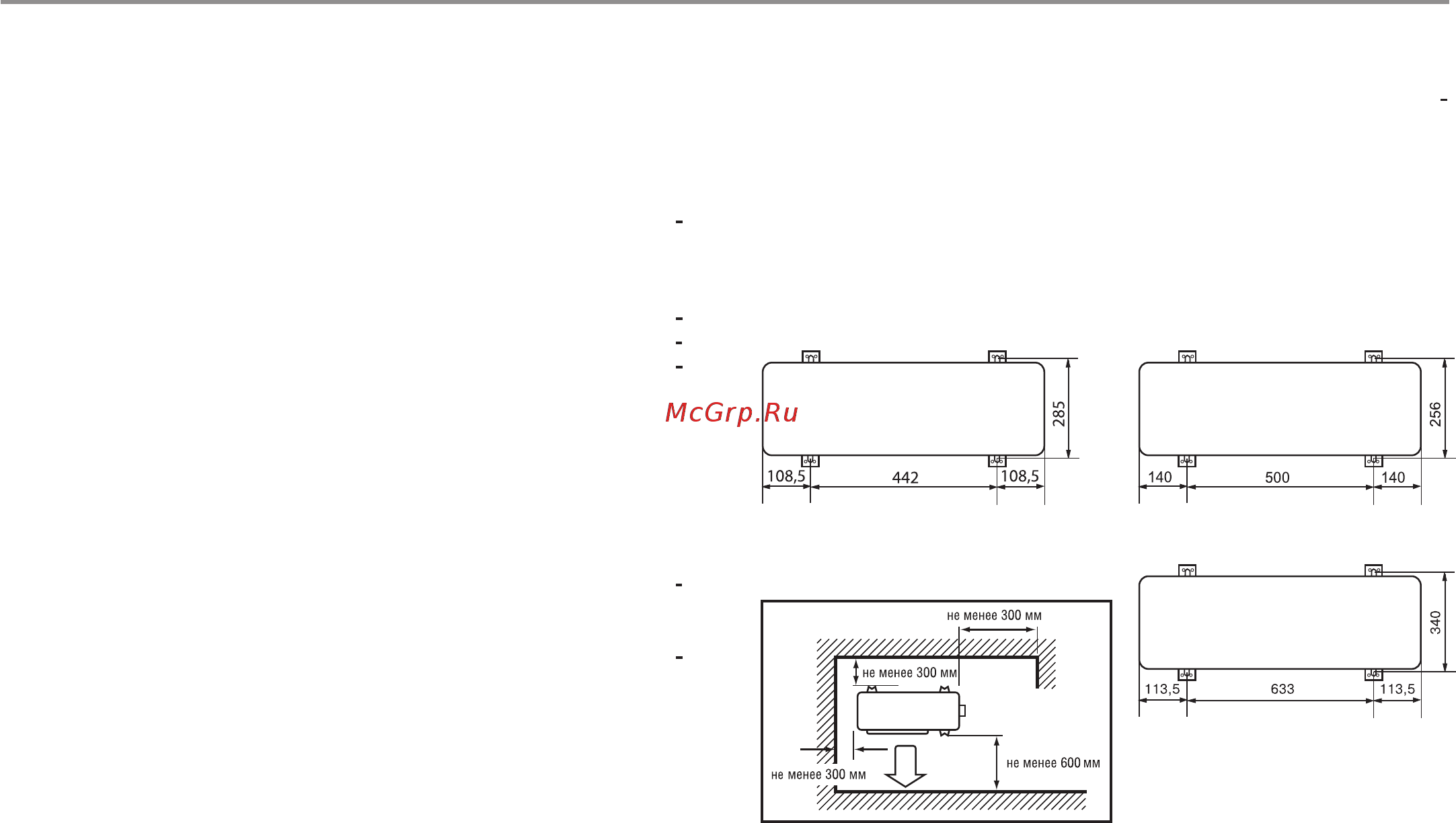

Установка кондиционера Монтаж наружного блока Поверхность на которую устанавливается наружный блок кондиционера должна быть жесткой чтобы избежать возникновения повышенного шума и вибрации При установке наружного блока на горизонтальной поверхности например на крыше как правило исполь зуют специальную подставку При подвешивании наружного блока кондиционера на стену используются специальные кронштейны их крепле ние к стене должно быть прочным устойчивым и надеж ным соответствовать техническим требованиям Подве шивать блок можно на кирпичную или бетонную стену или стену аналогичной прочности Соединение крепежного кронштейна с кондиционером также должно быть прочным и надежным Внешний блок кондиционера строго горизонтально должен располагаться Убедитесь что тепло от конденсатора отводится беспре пятственно Если над внешним блоком установлен навес защищаю щий его от дождя и солнечных лучей убедитесь что он не мешает отводу тепла от конденсатора Свободное пространство сзади и справа от наружного блока должно составлять не менее указанных на рисунке Входящий и выходящий из кондиционера потоки воздуха не должны быть направлены на животных и растения 28 Место должно быть удобным для монтажа сухим с хоро шим доступом воздуха но без сильного ветра Поверхность на которую устанавливается наружный блок кондиционера должна быть достаточно прочной чтобы выдержать его вес Шум и воздушный поток от наружного блока не должны мешать соседям владельца кондиционера не размещайте блок возле соседских окон
